ХАГОЭпредоставляет инженерные решения постоянного тока для подстанций, электростанций, промышленных объектов и другой критически важной электрической инфраструктуры.Панель источника питания постоянного тока GZDWобъединяет преобразование переменного/постоянного тока, зарядку аккумуляторов, распределение постоянного тока, контроль изоляции и интеллектуальный контроль для обеспечения стабильного вспомогательного питания постоянного тока для систем защиты, управления, автоматизации и связи.
Краткое содержание статьи:Надежная вспомогательная система питания постоянного тока необходима везде, где защитные реле, автоматические выключатели, оборудование автоматизации и устройства связи должны оставаться в рабочем состоянии. В этой статье объясняется, как работает система GZDW, ее основные технические характеристики, варианты батарей, интеллектуальные функции мониторинга, сценарии применения и ключевые факторы, которые следует учитывать при выборе конфигурации для конкретного проекта.
Оглавление
- Что такое панель источника питания постоянного тока GZDW?
- Как работает система?
- Ключевые технические параметры
- Как варианты батарей влияют на конструкцию системы?
- Почему интеллектуальный мониторинг важен?
- Где используется система?
- На что следует обратить внимание покупателям перед выбором?
- Производство, тестирование и обеспечение качества
- Часто задаваемые вопросы
- Заключение

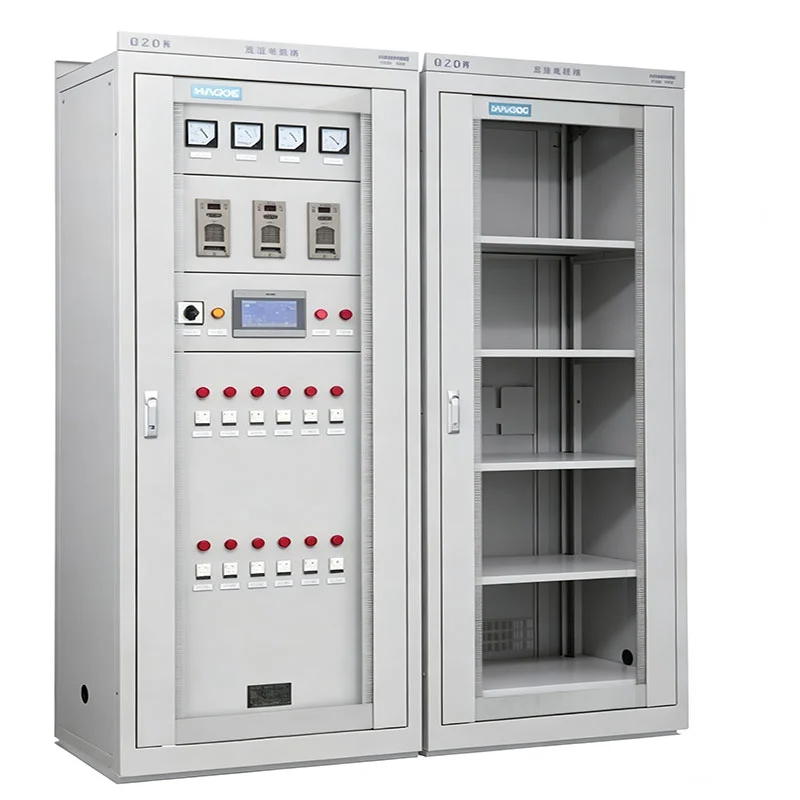

Что такое панель источника питания постоянного тока GZDW?
Система GZDW представляет собой интегрированное решение для обеспечения постоянного тока, предназначенное для обеспечения надежного источника постоянного тока для критически важного электрооборудования. Вместо того, чтобы функционировать только как зарядное устройство, оно может сочетать в одном скоординированном шкафу выпрямление, управление зарядкой, проверку батареи, распределение постоянного тока, контроль изоляции, сигнализацию, связь и мониторинг системы.
На подстанциях и электростанциях мощность постоянного тока обычно требуется для релейной защиты, срабатывания автоматических выключателей, сигнализации, автоматизации и других вторичных цепей. Если вспомогательная система постоянного тока недоступна, оборудование, зависящее от нее, может не работать должным образом при нормальном переключении или ненормальных условиях эксплуатации.
Конфигурация HAGOE поддерживает общие требования к системе постоянного тока, включая 110 В и 220 В, а конфигурации 48 В также могут быть разработаны в соответствии с требованиями проекта. Технологии аккумуляторов могут включать свинцово-кислотные, литиевые и никель-кадмиевые решения.
Как работает система?
Полная система питания постоянного тока обычно включает в себя несколько взаимосвязанных функциональных секций. Каждый раздел выполняет определенную задачу, внося свой вклад в общую доступность и удобство обслуживания системы.
- Вход переменного тока и выпрямление:Мощность переменного тока преобразуется в регулируемую мощность постоянного тока с помощью зарядных модулей.
- Зарядка аккумулятора:Система может поддерживать функции управления зарядкой, такие как плавающая и выравнивающая зарядка.
- Резервная батарея:Аккумуляторный блок обеспечивает накопленную энергию постоянного тока, когда обычный вход переменного тока недоступен.
- Распределение постоянного тока:Независимые фидерные цепи распределяют мощность постоянного тока для защиты, управления, автоматизации и других нагрузок.
- Контроль изоляции:Система может контролировать состояние изоляции ответвлений и генерировать сигналы тревоги при возникновении аномальных условий.
- Интеллектуальный контроль:Рабочие параметры, аварийные сигналы, состояния переключения и исторические события можно отслеживать с помощью встроенного интерфейса.
Модульная архитектура зарядки также позволяет настраивать несколько модулей зарядки параллельно. Такой подход может обеспечить резервирование и упростить обслуживание по сравнению с системой, построенной на одном зарядном устройстве.
Ключевые технические параметры
Требования к проекту различаются в зависимости от нагрузки постоянного тока, емкости аккумулятора, времени автономной работы, количества фидеров, архитектуры связи и условий установки. Следующие спецификации представляют собой доступную платформу HAGOE, а не универсальную конфигурацию для каждого проекта.
| Параметр | Типичная спецификация ХАГОЭ |
|---|---|
| Номинальное входное напряжение | 380 В переменного тока ±20% |
| Номинальная частота | 50 Гц ±10% |
| Номинальный выход постоянного тока | 110 В постоянного тока / 220 В постоянного тока |
| Диапазон выходного напряжения | 90–130 В постоянного тока / 180–260 В постоянного тока |
| Ток модуля зарядки | 5А, 10А, 20А или 30А в зависимости от модуля |
| Дисплей мониторинга | HG-E5 7 дюймов / HG-E6 10,4 дюйма |
| Коммуникационные интерфейсы | РС232/РС485/РДЖ45 |
| Протоколы связи | MODBUS/IEC61850/CDT опционально |
| Исторические записи | Более 500 000 записей о неисправностях и операциях |
| Размеры шкафа | 800 × 600 × 2260 мм / 2360 мм |
Для проекта EPC или коммунального предприятия окончательная емкость зарядки, емкость аккумулятора, количество фидеров, модулей мониторинга и расположение шкафа должны рассчитываться на основе фактического списка нагрузок постоянного тока и конструкции системы, а не выбираться исключительно из номинальных характеристик шкафа.
Как варианты батарей влияют на конструкцию системы?
Выбор батареи напрямую влияет на производительность резервного копирования, расположение шкафа, планирование технического обслуживания, адаптацию к окружающей среде и условия жизненного цикла. Поэтому в проекте следует оценивать батарею вместе с зарядным устройством и системой мониторинга, а не рассматривать ее как изолированный компонент.
Свинцово-кислотные аккумуляторы
Свинцово-кислотные аккумуляторы остаются практичным выбором для обычных подстанций и промышленного применения из-за их отработанной технологии и устоявшихся методов технического обслуживания. Их можно интегрировать в системы GZDW, где подходят традиционные конфигурации батарей.
Литиевые батареи
Решения с литиевыми батареями можно рассматривать там, где важны более высокая плотность энергии, компактная установка или снижение требований к техническому обслуживанию. В зависимости от архитектуры батареи также может быть указана интеграция системы управления батареями.
Никель-кадмиевые аккумуляторы
Технология Ni-Cd может рассматриваться для требовательных сред, где температурная устойчивость и длительный срок службы являются важными факторами проектирования. Соответствующее решение должно определяться исходя из условий проекта, а не только из типа батареи.
Почему интеллектуальный мониторинг важен?
Современные системы питания постоянного тока требуют большего, чем просто электрическое преобразование. Операторам также необходима своевременная информация о зарядных модулях, батареях, состоянии изоляции, аварийных сигналах, состояниях переключения и исторических событиях.
Платформы мониторинга HAGOE HG-E5 и HG-E6 оснащены промышленными интерфейсами сенсорного экрана для управления параметрами, анализа неисправностей и контроля системы. В зависимости от конфигурации архитектура мониторинга может поддерживать:
- Мониторинг состояния зарядного модуля
- Проверка батареи
- Контроль изоляции ответвлений
- Контроль состояния переключения
- Управление тревогами
- Исторические записи неисправностей и операций
- Управление внешними коммуникациями
Доступны интерфейсы RS232, RS485 и RJ45, а MODBUS, IEC61850 и CDT можно выбрать в соответствии с требованиями проекта. Это делает систему подходящей для интеграции в более широкую архитектуру автоматизации электропитания или SCADA, когда указана необходимая конфигурация связи.
Где используется система?
Основной целью системы постоянного тока GZDW является обеспечение надежного вспомогательного питания постоянного тока там, где управление, защита и электрическая работа не могут полагаться исключительно на обычную мощность переменного тока.
Подстанции и электростанции
К типичным нагрузкам относятся системы релейной защиты, приводные механизмы выключателей, средства автоматизации, системы сигнализации и другие вторичные цепи. Конфигурации постоянного тока 110 В и 220 В могут использоваться для общих требований подстанции.
Промышленные объекты
Заводам, шахтам, металлургическим предприятиям, химическим заводам и другим промышленным объектам может потребоваться централизованное питание постоянного тока для электрического оборудования управления и защиты.
Транспортная инфраструктура
Железнодорожные и другие инфраструктурные проекты могут потребовать централизованных систем постоянного тока для оборудования управления, сигнализации и связи. Модульная конфигурация позволяет адаптировать систему к электрическим требованиям конкретного проекта.
Системы связи и вспомогательные системы
Приложения, требующие питания постоянного тока с более низким напряжением, могут быть сконфигурированы с использованием подходящих зарядных устройств и аккумуляторов, включая специальные решения на 48 В, где это применимо.
На что следует обратить внимание покупателям перед выбором?
Выбор панели питания постоянного тока следует начинать с электрической конструкции, а не только с внешнего вида шкафа или номинального напряжения. Группы закупок и подрядчики EPC должны оценить всю операционную среду.
- Напряжение системы постоянного тока:Подтвердите, требуется ли для проекта напряжение 48 В, 110 В, 220 В или другая спроектированная архитектура постоянного тока.
- Постоянные и аварийные нагрузки:Рассчитайте фактическую нагрузку постоянного тока и определите критические нагрузки, требующие резервного аккумулятора.
- Емкость аккумулятора:Определите необходимое время автономной работы, технологию аккумуляторов, условия окружающей среды и требования к техническому обслуживанию.
- Зарядная емкость:Выберите количество зарядных устройств и номинальный ток в зависимости от нагрузки, требований к зарядке аккумулятора и резервирования.
- Требования к фидеру:Подтвердите количество и требования к защите исходящих цепей постоянного тока.
- Коммуникация:Проверьте, требуется ли проекту MODBUS, IEC61850, CDT или другой интерфейс для интеграции с существующей системой автоматизации.
- Размеры шкафа:Проверьте доступное место для установки, прокладку кабелей, расположение аккумуляторов и доступ для обслуживания.
- Документация:По возможности предоставьте поставщику SLD, список нагрузки, требования к батареям, требования к связи и применимые технические характеристики.
В случае индивидуальных проектов рассмотрение этих факторов перед составлением предложения помогает сократить количество последующих изменений в конфигурации и позволяет поставщику разработать систему, соответствующую фактической электрической архитектуре.
Производство, тестирование и обеспечение качества
Надежность зависит не только от отдельных компонентов, но и от того, как интегрированы зарядные модули, устройства защиты, блоки мониторинга, шины, аккумуляторы и внутренняя проводка. HAGOE заявляет, что ее производственный процесс включает изготовление шкафов, электрическую сборку, проверку электропроводки и функциональный контроль.
Компания HAGOE Electric Technology Co., Ltd. была основана в 2008 году в Вэньчжоу, Китай. В сферу ее продукции входят системы электропитания постоянного тока, интегрированные системы электропитания переменного/постоянного тока, оборудование ИБП, распределительные устройства, подстанции и соответствующие электрические сборки. Его системы менеджмента сертифицированы по стандартам ISO 9001:2015, ISO 14001:2015 и ISO 45001:2018.
Также имеются данные испытаний для конкретной модели конфигурации HG-GZDW-200AH/220 В. Согласно опубликованной HAGOE информации о продукте, эта конфигурация прошла типовые испытания в марте 2022 года в соответствии с отчетом JW220252, при этом испытания проводились на основе DL/T 459-2017 и GB/T 17626.18-2016. В отчетном заключении указано, что испытанные изделия соответствуют применимым требованиям.
Такая документация может быть полезна во время технической оценки, особенно когда EPC-подрядчику или владельцу проекта нужна отслеживаемая информация для закупок. Покупатели должны всегда проверять, что протестированная конфигурация соответствует фактической конфигурации поставляемого проекта.
Часто задаваемые вопросы
1. Какие типы батарей доступны?
Платформа может быть настроена для работы со свинцово-кислотными, литиевыми и Ni-Cd аккумуляторами. При выборе следует учитывать нагрузку постоянного тока, время резервного питания, условия окружающей среды, требования к техническому обслуживанию и спецификации проекта.
2. Может ли система поддерживать напряжение 110 В и 220 В постоянного тока?
Да. Опубликованные спецификации HAGOE включают системы с напряжением 110 В и 220 В постоянного тока. Также могут быть рассмотрены специальные конфигурации на 48 В в соответствии с требованиями к зарядному устройству и аккумулятору.
3. Можно ли настроить систему GZDW для проекта EPC?
Да. Зарядная мощность, конфигурация аккумуляторов, питающие цепи, модули мониторинга, коммуникационные интерфейсы и размеры шкафа могут быть настроены в соответствии с утвержденным SLD, списком нагрузок и техническими спецификациями.
4. Может ли система мониторинга взаимодействовать со SCADA?
Варианты связи включают интерфейсы RS232, RS485 и RJ45, а MODBUS, IEC61850 и CDT доступны в качестве опций протокола в зависимости от выбранной конфигурации и требований проекта.
5. Как определить емкость зарядного устройства?
Емкость зарядного устройства следует рассчитывать на основе нагрузки постоянного тока, емкости аккумулятора, требуемого времени зарядки и желаемого резервирования. Список нагрузки для конкретного проекта обеспечивает более надежную основу, чем выбор зарядного устройства исключительно на основе номинальных номиналов шкафа.
6. Какую информацию следует предоставить при запросе предложения?
Полезная информация включает напряжение постоянного тока, список нагрузок, тип и емкость батареи, необходимое время резервного питания, количество фидеров постоянного тока, функции мониторинга, протокол связи, установочные размеры, а также SLD или техническую спецификацию проекта.
Заключение
Хорошо спроектированная вспомогательная система электропитания постоянного тока поддерживает непрерывность функций защиты, управления, автоматизации и связи на подстанциях, электростанциях, промышленных объектах и инфраструктурных проектах. Благодаря настраиваемому напряжению постоянного тока, нескольким технологиям аккумуляторов, модульной зарядке, интеллектуальному мониторингу, возможностям связи и проектированию на основе проекта платформа GZDW может быть адаптирована к различным электрическим архитектурам. Чтобы узнать о спецификациях конкретного проекта, размерах аккумуляторов, конфигурации зарядного устройства или требованиях EPC/OEM, узнайте больше о решении GZDW для питания постоянным током исвязаться с намичтобы обсудить с HAGOE список нагрузок постоянного тока, SLD, технические требования и индивидуальную конфигурацию системы электропитания.
