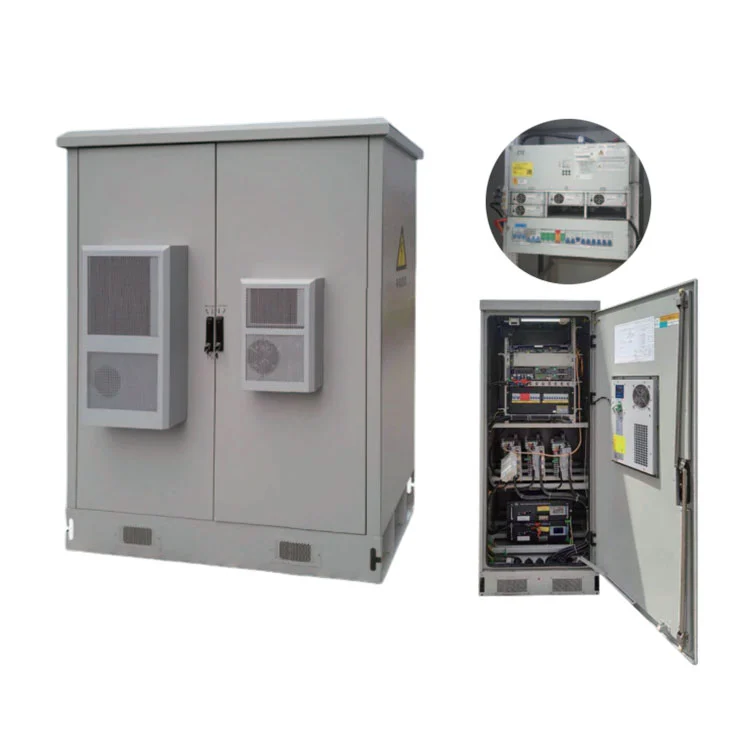

Серия HAGOE H5GYПанель электропитания постоянного тока 5G для наружного примененияобъединяет распределение переменного/постоянного тока, преобразование мощности 48 В постоянного тока, управление батареями, мониторинг, управление температурным режимом и защиту от перенапряжений в наружном шкафу. СКонфигурации 200А и 300А, защита IP55, связь TCP/IP и удаленный мониторингОн предназначен для базовых станций 5G, FTTx, оборудования передачи данных и доступа, где требуется стабильное питание постоянного тока.
A Панель электропитания постоянного тока 5G для наружного примененияэто больше, чем обычная панель постоянного тока, установленная на открытом воздухе. Силовое оборудование телекоммуникаций должно поддерживать стабильную выходную мощность постоянного тока, несмотря на колебания температуры, влажность, пыль, грозовые перенапряжения, старение аккумуляторов, ограниченное пространство для установки и требования к удаленному обслуживанию.
The ХАГОЭ серии H5GYсоответствует интегрированной архитектуре с одним шкафом, объединяющей функции распределения переменного/постоянного тока, питания выпрямителя, управления батареями, мониторинга, управления температурным режимом и защиты в одном шкафу для установки вне помещений. Эта конфигурация предназначена для упрощения установки на объекте и поддержки непрерывной работы5G, 4G, ФТТкси другое оборудование связи.
ХАГОЭ серии H5GY— Интегрированное решение для внешнего источника питания постоянного тока для телекоммуникационных объектов 5G/4G.
Сочетает в себе распределение переменного/постоянного тока, выпрямитель, управление батареями, мониторинг и управление температурным режимом в одном шкафу со степенью защиты IP55.
Блок питания постоянного тока 48 В серии H5GY, монтируемый на опореразработан вокруг48 В постоянного токаАрхитектура питания, обычно используемая в телекоммуникационном оборудовании. Система может интегрироватьСерия H48Sвстроенный источник питания постоянного тока 48 В, модуль мониторинга, модули выпрямителя, распределитель переменного/постоянного тока и аккумуляторная система в соответствии с требуемой конфигурацией.
Для телекоммуникационных подрядчиков и системных интеграторов это означает, что силовой шкаф можно настроить в соответствии с фактическим профилем нагрузки, вместо того, чтобы принудительно задавать для каждого проекта фиксированную конфигурацию.
Отсек оборудования и аккумуляторный отсектехнология изоляции воздуховодовдля разделения рабочих сред силовой электроники и аккумуляторов. Это помогает уменьшить влияние тепла, выделяемого силовой частью, на аккумуляторный отсек.
Система также может быть сконфигурирована с функциями мониторинга окружающей среды и контроля температуры. Для проектов, подверженных воздействию высоких температур окружающей среды или значительных перепадов дневных и ночных температур, управление температурным режимом становится важной частью надежности батареи и системы.
Интегрированная архитектура мониторинга поддерживает такие функции, какрасчет емкости аккумулятора, температурная компенсация, онлайн-тестирование аккумулятора, автоматическое регулирование напряжения и ограничение тока.
Эти функции позволяют операторам контролировать рабочее состояние системы постоянного тока и аккумулятора, а не полагаться только на местный осмотр. Параметры, связанные с аккумулятором, могут быть включены в общую систему мониторинга в соответствии с выбранной конфигурацией.
Система обеспечиваетфункция энергосбережения во время снадля коммуникационных объектов, где условия нагрузки меняются со временем. Целью является снижение ненужного энергопотребления при сохранении необходимого электропитания для оборудования связи.
Это особенно актуально для распределенных телекоммуникационных объектов, где множество шкафов работают непрерывно, а потребление энергии накапливается в большом количестве мест.
| Предметы | Технические параметры | Обязательно/Необязательно |
|---|---|---|
| Номинальное входное напряжение | 380 В переменного тока ±20 % | — |
| Номинальная частота | 50 Гц ±10% | — |
| Номинальное выходное напряжение | 110 В постоянного тока / 220 В постоянного тока | — |
| Диапазон выходного напряжения | 90–130 В постоянного тока / 180–260 В постоянного тока | — |
| Зарядный модуль | ХГ-Т, ХГ-З, ХГ-Ф | Необходимый |
| Ток модуля зарядки | 10 А, 20 А, 30 А / 5 А, 10 А, 20 А, 30 А | Необходимый |
| Модуль проверки аккумулятора | HG-X: До 4 модулей (≤4) | Необходимый |
| Модуль изоляции ответвлений | HG-I: До 16 модулей (≤16) | Необязательный |
| Инверторный модуль | ХГ-Н1К(1К, 2К, 3К, 5К) | Необязательный |
| Модуль переключаемых значений | ХГ-К: До 16 модулей (≤16) | Необязательный |
| Размер корпуса шкафа | 800×600×2260 мм(или 2360 мм) | Нестандартный и настраиваемый |
| Модуль мониторинга батареи | До 32 модулей (≤32) | Необязательный |
Конфигурация может включать модули мониторинга, выпрямительные модули, распределительные устройства переменного/постоянного тока, сухие контакты и стоечные конструкции в соответствии с требованиями проекта.
Раздел распространения может поддерживать доПоложения установки автоматического выключателя 24P AC/DC, с конкретным распределением переменного и постоянного тока в зависимости от выбранной конфигурации шкафа.
Архитектура мониторинга и управления может поддерживать6 входов и 6 выходовс настраиваемым назначением, а также измерением мощности переменного тока, многопользовательским обнаружением энергопотребления, многоуровневым контролем отключения питания иTCP/IPкоммуникация.
Инженерное примечание:Окончательное количество выпрямителя, емкость батареи, конфигурация входов/выходов и расположение автоматических выключателей должны быть подтверждены с учетом расчета нагрузки проекта, требований к времени резервного питания и конфигурации телекоммуникационного оборудования перед составлением предложения.
Прежде чем выбратьПанель электропитания постоянного тока 5G для наружного применения, команды по закупкам и проектированию должны подтвердить пять параметров:
Грузоподъемность:Определите общую непрерывную нагрузку постоянного тока и ожидаемое будущее расширение, прежде чем выбирать конфигурацию 200 А или 300 А.
Требование к резервному копированию:Емкость батареи следует рассчитывать на основе необходимого времени резервного питания, фактической нагрузки и местных условий эксплуатации, а не выбирать только по емкости шкафа.
Схема распределения:Подтвердите необходимые положения автоматического выключателя переменного/постоянного тока, количество входов и выходов, а также необходимость поэтапного отключения питания для нескольких групп нагрузки.
Протокол связи:Подтвердите, требует ли платформа управления сайтомTCP/IP, RS485, RS232или интерфейсы сигнализации с сухими контактами.
Условия окружающей среды:При выборе конфигурации терморегулирования шкафа следует учитывать температуру окружающей среды, влажность, воздействие солнечных лучей, место установки и условия обслуживания.
Этот метод выбора на основе проекта помогает избежать как недостаточного размера систем, так и ненужной мощности оборудования.
Для стандартных настенных или компактных систем постоянного тока HAGOE предоставляет документацию по установке на английском языке и дистанционное техническое руководство.
Для панелей постоянного тока среднего размера и комплектных электрических шкафов инженеры могут обеспечить поддержку при установке и вводе в эксплуатацию в соответствии с условиями проекта. Для более крупных проектов подстанций, фотоэлектрических систем или проектов EPC HAGOE может подготовить специальный план установки и ввода в эксплуатацию, а также скоординировать ввод оборудования в эксплуатацию с общим графиком строительства.
Поддержка установки включает в себяобучение эксплуатации, руководство по вводу в эксплуатацию и удаленное устранение неисправностей, помогая команде технического обслуживания заказчика ознакомиться с рутинной работой.
The Шкаф питания для телекоммуникаций наружной установки серии H5GY / IOPUможет использоваться в качестве наружной платформы питания постоянного тока для объектов сотовой связи, где оборудование требует стабильной работы.48 В постоянного токарезервное питание и аккумулятор.
Для распределенных узлов оптоволоконного доступа и связи интегрированная конструкция шкафа может сочетать преобразование энергии, резервное питание от батарей, мониторинг и распределение в рамках компактной наружной установки.
Система может поддерживать оборудование связи и доступа, требующее централизованного управления.48 В постоянного токаисточник питания с интерфейсами удаленного мониторинга и сигнализации.
IP55защита, мониторинг окружающей среды, управление батареями и функции защиты от кражи делают систему подходящей для объектов, где регулярный ручной осмотр ограничен.
Для существующих объектов 3G/4G, которые модернизируются до 5G, систему можно настроить в соответствии с новыми требованиями к нагрузке, механизмом распределения и требованиями к резервному аккумулятору.
HAGOE занимается производством электрооборудования с тех пор.2008, охват продукции простирается от систем питания постоянного тока и ИБП/EPS до распределения электроэнергии, автоматического управления и нового энергетического электрооборудования. Это позволяет координировать телекоммуникационные проекты с соответствующими электрическими системами с помощью одной инженерной группы.
Компания располагает собственной производственной базой и интегрируетНИОКР, проектирование, производство, испытания и экспортные услуги. Стандартные продукты могут поставляться вместе с индивидуальными размерами шкафов, схемами распределения, интерфейсами связи и конфигурациями мониторинга.
ХАГОЭ получил34+ национальных патентаи поддерживает системы сертификации и управления, включаяISO9001, ISO14001, ISO45001, CCC, CE, CB и RoHSв соответствии с применимым продуктом и областью сертификации.
Для международных закупок техническая документация может включать руководства по продукции, электрические чертежи, отчеты об инспекциях, сертификационные документы, упаковочные листы и инструкции по установке.
Для телекоммуникационных EPC-подрядчиков, дистрибьюторов и системных интеграторов HAGOE обеспечивает технический подбор, разработку индивидуальных решений, ценовую поддержку, отслеживание производства, контрольную документацию, координацию логистики и поддержку удаленного ввода в эксплуатацию.
Для стандартного выбора и основных схем распределения электроэнергии группа инженеров обычно может предоставить предварительную конфигурацию и предложение в течение1 рабочий день. Более сложные индивидуальные проекты оцениваются по их техническому объему.
ХАГОЭ Электрические Технологии Лтд.был создан в2008в Вэньчжоу, провинция Чжэцзян, Китай, с производственными и инженерными возможностями, охватывающими распределение электроэнергии, силовую электронику, новую энергетику и интеллектуальные энергосистемы.
Производство наружных телекоммуникационных систем включает изготовление шкафов, электрическую сборку, интеграцию систем мониторинга, пуско-наладочные работы и окончательную проверку. Производственная база оснащенаСтанки лазерной резки TRUMPF, гибочные станки с ЧПУ AMADA, автоматизированное оборудование для штамповки револьверных головок, производственные линии SMT и интеллектуальные системы испытаний на старение, а также оборудование для ЭМС, защиты IP и испытаний на воздействие окружающей среды.
Компания работает подISO9001, ISO14001 и ISO45001системы управления и разрабатывает продукцию в соответствии с применимыми требованиями GB и IEC. Отчеты о проверке конкретного проекта, сертификаты и техническая документация могут быть предоставлены в соответствии с требованиями заказчика.
The Наружная интегрированная система питания постоянного тока серии H5GYможет быть адаптирован для операторов связи, EPC-подрядчиков, дистрибьюторов и системных интеграторов, которым требуется конфигурация для конкретного проекта.
Настройка может охватыватьструктура шкафа, внешний вид, логотип, упаковка, схема распределения, интерфейсы мониторинга, конфигурация связи и выбранные электрические компоненты. HAGOE также предоставляет услуги OEM/ODM для международных клиентов и может согласовать специальную техническую документацию с поставляемым оборудованием.
Да.Серия H5GYПанель наружного источника питания постоянного тока 5G специально разработана для наружных систем связи, включая5G, 4G, ФТТкс, оборудование для передачи данных и доступа.48 В постоянного токаАрхитектура, интеграция аккумуляторов, мониторинг и защита наружного шкафа делают его подходящим для электроэнергетической инфраструктуры телекоммуникационных объектов.
Поставляемая информация о конфигурации H5GY/H48S включает в себя200А и 300Аконфигурации системы. Окончательную емкость следует выбирать в соответствии с фактической нагрузкой постоянного тока, требованиями к расширению и конструкцией резервного аккумулятора.
Архитектура системы поддерживает батарейный отсек и функции управления батареями. Фактический тип, емкость и количество батареи следует подтвердить в соответствии с требуемым временем резервного питания и расчетом проектной нагрузки.
Да. В зависимости от выбранной конфигурации интерфейсы связи включают в себяTCP/IP, RS485, RS232и сухие контакты. Функции мониторинга можно настроить для платформы удаленного управления проектом.
Да. Конфигурация продукта поддерживаетЗащита от переменного и постоянного тока, а также сигнальная грозозащита, с защитой от перенапряжения B+C, доступной в соответствии с конфигурацией проекта.
Да. ХАГОЭ предоставляетОЭМ/ОДМи инженерная настройка, включающая структуру шкафа, электрическую конфигурацию, интерфейсы мониторинга, брендинг, упаковку и соответствующую техническую документацию.
Поставляемая конфигурация определяетIP55защита уличного шкафа.
Да. HAGOE предоставляет руководства по установке на английском языке, удаленное техническое руководство и поддержку при вводе в эксплуатацию. Поддержка на месте также может быть организована для более крупных или сложных проектов в зависимости от объема проекта.
В зависимости от заказа и требований проекта HAGOE может предоставить руководства по эксплуатации, электрические чертежи, отчеты об инспекциях, сертификационные документы, упаковочные листы и другую техническую документацию, необходимую для реализации проекта.
Да. HAGOE не устанавливает универсальный обязательный минимальный заказ.Одна единицаможно заказать стандартную продукцию, а индивидуальные проекты оцениваются в соответствии с необходимой конфигурацией.
ХАГОЭ - этопроизводительБазируется в Вэньчжоу, Чжэцзян, Китай, основана в2008. Компания объединяет услуги по исследованиям и разработкам, производству, тестированию, продажам и экспорту и располагает собственными производственными мощностями.
Для стандартных продуктов, имеющихся на складе, отгрузка может быть организована в кратчайшие сроки.3 рабочих дняпосле оплаты, при наличии на складе. Для стандартных партийных заказов обычно требуется7–10 рабочих дней, хотя индивидуальные заказы обычно требуют15–30 рабочих днейв зависимости от конфигурации и сложности проекта.
