Краткое содержание статьи: Распределительное устройство низкого напряжения GCSПредназначен для мощных, многоцепных и автоматизированных низковольтных систем электроснабжения. Благодаря выдвижным функциональным блокам, централизованному управлению двигателями, возможностям распределения мощности и компенсации реактивной мощности он может поддерживать требовательные приложения на электростанциях, нефтехимических предприятиях, металлургии, текстильных заводах и высотных зданиях.ХАГОЭпредоставляет решения GCS для проектов, требующих надежного распределения электроэнергии, гибкой конфигурации цепей и интеграции с современными промышленными системами управления.
Оглавление
Что такое распределительное устройство низкого напряжения GCS?
Каковы ключевые функции распределительного устройства GCS?
Почему важна выдвижная конструкция?
Каковы основные технические параметры?
Где обычно используется распределительное устройство GCS?
Чем GCS отличается от распределительного устройства GCK?
Как выбрать систему распределительного устройства GCS?
Как HAGOE поддерживает качество и соответствие требованиям?
Что такое распределительное устройство низкого напряжения GCS?

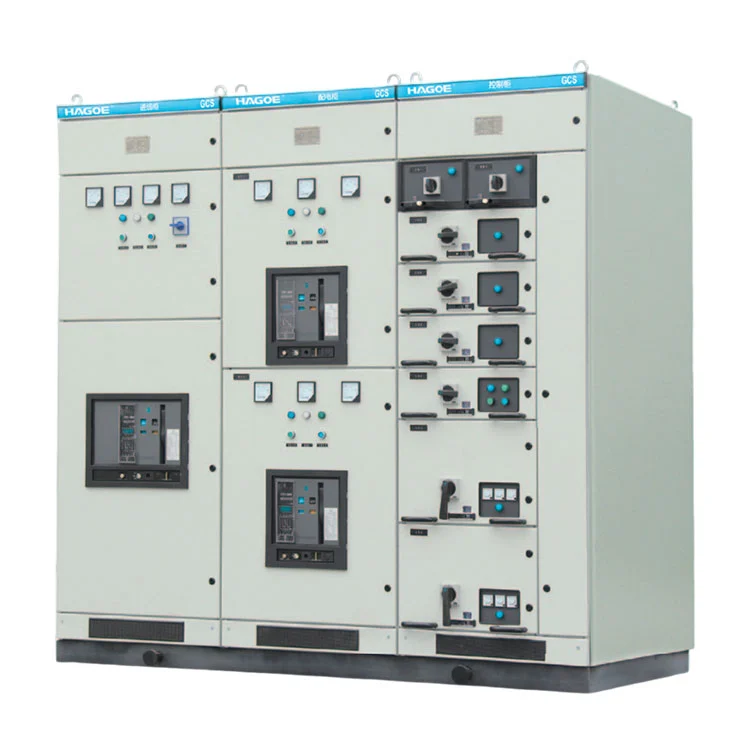

Распределительное устройство низкого напряжения HAGOE GCS — это выдвижная система распределительного устройства низкого напряжения, разработанная для крупномасштабного распределения электроэнергии, централизованного управления двигателями и компенсации реактивной мощности. Он подходит для трехфазных систем переменного тока, работающих с частотой 50 Гц или 60 Гц, с типичным номинальным рабочим напряжением 380 В, 400 В и 660 В.
В отличие от базового распределительного шкафа, рассчитанного на ограниченное количество цепей, GCS предназначен для электрических систем, в которых несколько входных и отходящих фидеров, нагрузки двигателей и функции управления необходимо организовать в рамках одной структурированной линейки распределительных устройств.
Система выдерживает номинальный ток до 4000 А, что делает ее подходящей для крупных промышленных объектов и других применений со значительными низковольтными электрическими нагрузками.
Его архитектура также может поддерживать соединения с ПЛК, управляющими компьютерами и другими системами промышленного управления. Это делает GCS особенно актуальным для объектов, где распределение электроэнергии и автоматизация должны работать как часть интегрированной инфраструктуры.
Каковы ключевые функции распределительного устройства GCS?
Ценность системы GCS заключается в ее способности объединять несколько важных электрических функций в рамках согласованной конфигурации низковольтного распределительного устройства.
Распределение электроэнергии низкого напряжения
GCS можно настроить для входящего питания, распределения шин и нескольких отходящих фидерных цепей. Такая компоновка позволяет распределять электроэнергию от основного вводного участка к различным производственным линиям, группам оборудования и вспомогательным нагрузкам.
Централизованное управление двигателем
Промышленные объекты часто содержат большое количество двигателей, приводящих в движение насосы, вентиляторы, компрессоры, конвейеры и производственное оборудование. GCS может включать в себя функциональные блоки для централизованного управления и защиты двигателей, помогая организовать эти нагрузки в рамках структурированной архитектуры управления двигателем.
Компенсация реактивной мощности
Компенсация реактивной мощности может быть включена в соответствии с требованиями проекта. При правильном проектировании в составе электрической системы компенсационное оборудование может поддерживать управление коэффициентом мощности и улучшать использование электроэнергии.
Интеграция промышленной автоматизации
Для высокоавтоматизированных производственных сред GCS можно сконфигурировать с компонентами измерения, защиты, управления и связи. Эти функции позволяют распределительному устройству взаимодействовать с ПЛК, управляющими компьютерами и более широкими системами промышленной автоматизации.
- Распределение входящей и исходящей мощности
- Централизованное управление двигателем
- Защита цепей и измерение
- Компенсация реактивной мощности
- Интеграция ПЛК и системы управления
- Многоконтурное электрическое управление
Почему важна выдвижная конструкция?
Одной из важных характеристик GCS является его выдвижная архитектура функциональных блоков. Вместо того, чтобы рассматривать весь шкаф как один фиксированный электрический узел, различные цепи можно организовать в виде функциональных блоков в соответствии с их электрическими функциями и требованиями к нагрузке.
Этот подход может быть полезен в крупных промышленных проектах, где электрические нагрузки имеют разные номиналы тока, требования к управлению и графики технического обслуживания.
Например, производственному объекту могут потребоваться отдельные контуры для двигателей, насосов, вентиляторов, вспомогательного оборудования и отходящих фидеров. Выдвижная конфигурация обеспечивает структурированный метод организации этих функций в системе распределительного устройства.
Ключевые преимущества выдвижной архитектуры
- Гибкая организация цепей:Функциональные блоки могут быть расположены в соответствии со структурой распределения.
- Высокая плотность цепи:Несколько электрических функций могут быть организованы в рамках скоординированной линейки.
- Удобство обслуживания:Выкатная конструкция может упростить доступ к отдельным функциональным блокам во время обслуживания.
- Гибкость применения:Архитектура подходит для проектов распределения, управления двигателями и автоматизации.
- Расширение системы:Структурированная конфигурация может быть адаптирована к требованиям схемы конкретного проекта.
Для предприятий с многочисленными фидерами и требованиями к непрерывному производству эти характеристики могут сделать выкатное распределительное устройство важным фактором при планировании электрической системы.
Каковы основные технические параметры?
Технические характеристики всегда должны быть сопоставлены с окончательным проектом, графиком электрических нагрузок и применимыми стандартами. Следующие параметры суммируют ключевые характеристики системы GCS.
| Параметр | Спецификация |
|---|---|
| Номинальное напряжение главной цепи | 380 В/400 В/660 В переменного тока |
| Номинальная частота | 50 Гц/60 Гц |
| Номинальное напряжение изоляции | 690В/1000В |
| Номинальный ток горизонтальной шины | До 4000А |
| Номинальный ток вертикальной шины | 1000А |
| Кратковременный выдерживаемый ток сборной шины | 50 кА/80 кА, 0,1 с |
| Пиковый выдерживаемый ток шины | 105 кА / 176 кА |
| Испытательное напряжение силовой частоты главной цепи | 2500В/1 мин |
| Испытательное напряжение силовой частоты вспомогательной цепи | 1760 В / 1 мин. |
| Уровень защиты | IP30 / IP40 |
Эти параметры демонстрируют, почему GCS обычно рассматривается для высокопроизводительных промышленных низковольтных приложений, а не для простого распределения конечных пользователей. Окончательную конфигурацию следует выбирать в соответствии с характеристиками нагрузки, требованиями к короткому замыканию, условиями окружающей среды и спецификациями проекта.
Где обычно используется распределительное устройство GCS?
GCS разработан для применений, в которых электрораспределение включает в себя несколько цепей, значительные нагрузки и требования к централизованному управлению. Диапазон его применения охватывает несколько требовательных промышленных и коммерческих сред.
Электростанции
На объектах электроэнергетики ГКС может использоваться в составе низковольтных собственных энергосистем для распределения электроэнергии на вспомогательное оборудование, двигатели и другие низковольтные нагрузки.
Нефтехимические предприятия
Нефтехимические заводы часто работают непрерывно и в значительной степени полагаются на автоматизированное оборудование. GCS может поддерживать распределение низкого напряжения и централизованное управление двигателями насосов, вентиляторов, компрессоров и сопутствующего производственного оборудования.
Металлургия и тяжелая промышленность
Для больших производственных линий может потребоваться несколько цепей и фидеров мощных двигателей. GCS предоставляет структурированную платформу для организации этих цепей, одновременно поддерживая централизованный контроль и защиту.
Текстильное производство
Текстильные заводы могут содержать множество машин с электроприводом, работающих в рамках скоординированных производственных процессов. Централизованная система низковольтного распределительного устройства может помочь в организации цепей распределения и управления двигателем.
Высотные Здания
Большим зданиям также может потребоваться централизованное распределение низкого напряжения для освещения, оборудования и других электрических нагрузок. GCS можно рассматривать, когда система распределения требует более высокой пропускной способности и нескольких скоординированных цепей.
Чем GCS отличается от распределительного устройства GCK?
GCS и GCK связаны с приложениями выдвижных низковольтных распределительных устройств, но требования проекта должны определять, какая архитектура является подходящей. GCK обычно ассоциируется с промышленным распределением низкого напряжения и управлением двигателями, тогда как GCS ориентирован на приложения с высокой производительностью, высокой плотностью и высокой степенью автоматизации.
| Рассмотрение | ГКС | ГКК |
|---|---|---|
| Типичное применение | Крупномасштабные системы распределения и автоматизации | Промышленное распределение и управление двигателями |
| Архитектура | Выдвижные функциональные блоки | Выдвижные функциональные блоки |
| Емкость системы | Конфигурация с номинальным током до 4000 А | Выбирается в соответствии с конфигурацией проекта |
| Управление двигателем | Поддерживается | Общее приложение |
| Интеграция автоматизации | Подходит для интеграции ПЛК и систем управления. | Зависит от конфигурации проекта |
| Компенсация реактивной мощности | Возможна установка по дизайну | Зависит от проекта |
Сравнение не следует рассматривать как универсальное правило выбора оборудования. Прежде чем выбирать архитектуру распределительного устройства, инженеры-электрики должны оценить полный профиль нагрузки, расположение цепей, требования к автоматизации, условия установки и применимые стандарты.
Как выбрать систему распределительного устройства GCS?
Выбор подходящей конфигурации GCS требует большего, чем просто проверка номинального тока. Правильно спроектированная система должна соответствовать распределительному устройству всей архитектуре распределения электроэнергии.
1. Определите напряжение системы.
Подтвердите, работает ли проект при напряжении 380 В, 400 В или 660 В, и проверьте требуемую частоту, уровень изоляции и другие электрические характеристики.
2. Рассчитайте нагрузку и ток
Анализируйте поступающую мощность, нагрузки на фидеры, нагрузки на двигатели и будущие требования к мощности. Номиналы шин и функциональных блоков должны выбираться в соответствии с фактическим электрическим проектом.
3. Определите количество цепей
Перед окончательной компоновкой шкафа составьте список входящих и исходящих фидеров, цепей управления двигателем, вспомогательных цепей и других функциональных требований.
4. Оцените требования к автоматизации
Если на объекте используются ПЛК, промышленные компьютеры или системы управления, определите необходимые интерфейсы измерения, защиты, управления и связи на этапе проектирования распределительного устройства.
5. Учитывайте требования к техническому обслуживанию
Для объектов непрерывного производства доступность для технического обслуживания и организация функциональных блоков могут быть важными факторами при выборе подходящей выдвижной конфигурации.
- Номинальное напряжение и частота
- Общий и индивидуальный ток цепи
- Требования к стойкости к короткому замыканию
- Количество и тип функциональных блоков
- Требования к управлению двигателем
- Требования к реактивной компенсации
- Интерфейсы автоматизации и связи
- Размеры шкафа и место для установки
- Требования к окружающей среде и защите
Как HAGOE поддерживает качество и соответствие требованиям?
Для промышленных распределительных устройств качество изготовления тесно связано с электробезопасностью, надежностью и долговечностью эксплуатации. HAGOE заявляет, что ее производство работает в соответствии с системами управления ISO9001, ISO14001 и ISO45001 и применяет технологический контроль качества на протяжении всего производства электрооборудования.
Деятельность по контролю качества для GCS включает проверку компонентов, изготовление шкафа, проверку шин, сборку функциональных блоков, вторичный контрольный осмотр и полное тестирование шкафа.
| Этап контроля качества | Первичный фокус |
|---|---|
| Проверка компонентов | Модель, номинал и совместимость электрических компонентов |
| Изготовление шкафов | Лазерная резка, гибка на станке с ЧПУ и точность сборки. |
| Проверка шин | Спецификация шин, соединения, монтаж и изоляция |
| Проверка функционального блока | Механическая конструкция, сборка и электрические соединения |
| Вторичный контрольный осмотр | Проводка управления, клеммы, измерительные и сигнальные цепи |
| Полное тестирование шкафа | Предпродажный осмотр и испытания электрических характеристик |
Система GCS разработана с учетом применимых стандартов низковольтной распределительной и управляющей аппаратуры, включая IEC 439-1, GB/T 7251, ZBK 36001 и GB/T 7251.12-2013. Точные стандарты, требования к выбору компонентов и испытаниям должны быть подтверждены в соответствии с целевым рынком и спецификациями проекта.
Для получения дополнительной информации о HAGOE'sрешения для распределительных устройств низкого напряжения, покупатели могут просмотреть ассортимент продукции и сравнить различные конфигурации шкафов в соответствии с требованиями их применения.
Часто задаваемые вопросы
Для чего в основном используется распределительное устройство низкого напряжения GCS?
GCS в основном используется для распределения низковольтной электроэнергии, централизованного управления двигателями и компенсации реактивной мощности в крупных промышленных и коммерческих электрических системах. Типичные области применения включают электростанции, нефтехимические предприятия, металлургию, текстильные заводы и высотные здания.
Каков максимальный номинальный ток ГКС?
Система GCS может быть настроена на номинальный ток до 4000А. Окончательный номинальный ток зависит от входной цепи, конструкции шин, конфигурации фидера и общих требований проекта.
Какие номинальные напряжения доступны для GCS?
GCS предназначен для низковольтных систем переменного тока напряжением 380, 400 и 660 В с номинальной частотой 50 или 60 Гц.
Можно ли использовать GCS для централизованного управления двигателем?
Да. GCS может включать функциональные блоки, связанные с управлением двигателями, для централизованного распределения, управления и защиты промышленных двигателей, таких как насосы, вентиляторы и компрессоры.
Можно ли включить компенсацию реактивной мощности в GCS?
Да. Компенсация реактивной мощности может быть включена в соответствии с требованиями проекта по электрическому проектированию и управлению коэффициентом мощности.
Может ли GCS интегрироваться с ПЛК или промышленными системами управления?
Да. В зависимости от конфигурации проекта GCS может включать в себя компоненты измерения, защиты и управления, а также взаимодействовать с ПЛК, управляющими компьютерами и другими системами промышленной автоматизации.
