Распределительное устройство низкого напряжения используется для распределения, управления, защиты и мониторинга электроэнергии на низковольтной стороне электростанций, подстанций, промышленных объектов, коммерческих зданий и инфраструктурных проектов.
Для инженерного проекта выбор шкафа низковольтного распределительного устройства — это не просто вопрос выбора минимальной цены или максимального номинального тока. Конструкция шкафа влияетрасположение фидеров, доступ для обслуживания, плотность цепей, управление двигателем, гибкость расширения, пространство для установки и безопасность эксплуатации.
Компания HAGOE Electric Technology Co., Ltd. предлагает четыре признанные конфигурации низковольтных распределительных устройств:
Первые три обычно ассоциируются с выдвижными/модульными конфигурациями, тогда как ГГД представляет собой шкаф фиксированного типа.
Вместо того, чтобы рассматривать эти четыре модели как взаимозаменяемые, HAGOE выбирает структуру шкафа в соответствии с архитектурой распределения проекта, характеристиками нагрузки, требованиями к техническому обслуживанию, доступным пространством и планом будущего расширения.

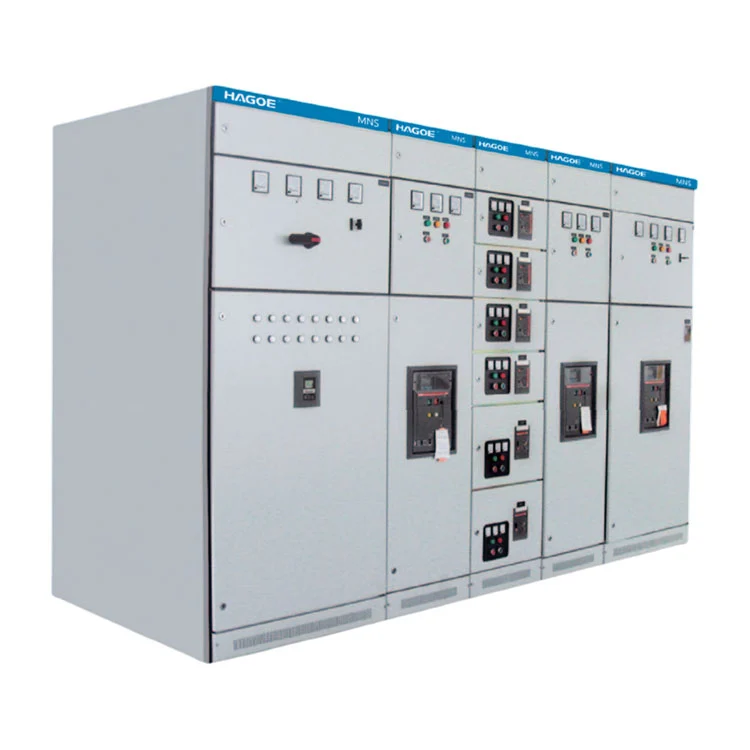

MNS — это модульная платформа распределительных устройств низкого напряжения, подходящая для проектов, гдевысокая плотность подключения, съемные блоки, эксплуатационная гибкость и ремонтопригодностьважны.
Его модульная архитектура позволяет размещать различные функциональные блоки в одной системе распределительного устройства. В зависимости от конфигурации системы MNS могут использоваться для распределения мощности, управления двигателем, компенсации реактивной мощности и других приложений с низким напряжением.
MNS особенно подходит для крупных промышленных объектов, энергетической инфраструктуры, коммерческих зданий и проектов, где распределительное устройство может нуждаться в размещении нескольких функциональных цепей.
GCS — это выдвижная конфигурация низковольтного распределительного устройства, обычно используемая дляРаспределение мощности, управление двигателем и централизованное электрическое управление.
Модульная конструкция выдвижных ящиков позволяет эксплуатировать и обслуживать отдельные функциональные блоки, не рассматривая весь шкаф как единый фиксированный узел. Это может быть полезно, когда необходимо организовать несколько фидеров или цепей двигателей в относительно компактной распределительной системе.
GCS обычно рассматривается для промышленных предприятий, энергетических объектов, нефтехимических предприятий, металлургии, текстильного производства и крупных зданий.

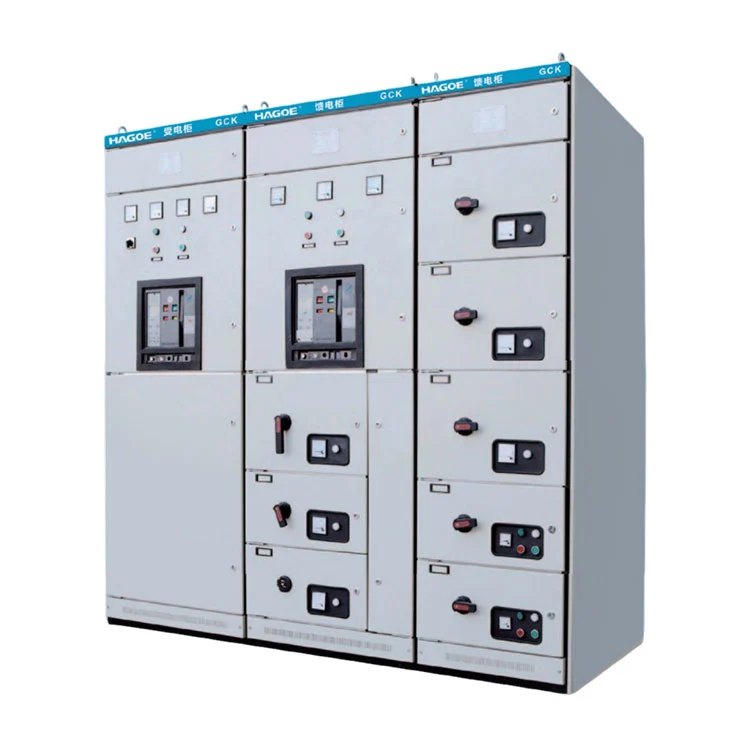

GCK — это выдвижное низковольтное распределительное устройство, разработанное дляРаспределение мощности и управление двигателем.
По сравнению с более модульной архитектурой шкафов, GCK часто выбирают для проектов, где требуется практическое сочетание распределения мощности, управления двигателем и централизованного управления без излишне сложной конфигурации шкафа.
Типичные области применения включают промышленные производственные объекты, системы распределения, центры управления двигателями и проекты, в которых необходимо управлять несколькими отходящими цепями из централизованной распределительной установки.

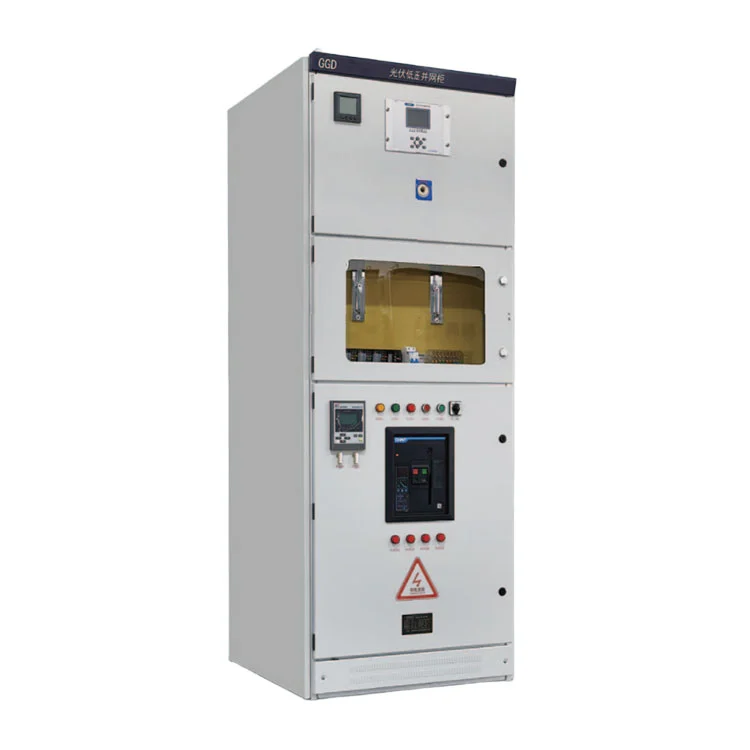

GGD использует подход, отличный от описанных выше выдвижных конфигураций. Этонизковольтный распределительный шкаф стационарного типа, что делает его подходящим для проектов, где основным требованием является надежное и простое распределение электроэнергии, а не частая замена выдвижных блоков или модульная работа с высокой плотностью размещения.
Его фиксированное внутреннее расположение может быть выгодным для обычных распределительных помещений, подстанций, промышленных объектов и других объектов, где конфигурация цепей относительно стабильна.
Для проектов с предсказуемым расположением фидеров и ограниченными требованиями к частой замене агрегатов компания GGD может предложить практичное решение с фиксированным шкафом.
Выбор продукта следует начинать с электрической системы, а не с названия шкафа.
Выдвижная конфигурация, такая как MNS, GCS или GCK, может рассматриваться в тех случаях, когда отдельные функциональные блоки необходимо изолировать, снять, проверить или заменить.
Модульная архитектура шкафа обеспечивает большую гибкость при организации нескольких фидеров и функциональных блоков в доступном пространстве для установки.
Стационарное распределительное устройство GGD можно рассмотреть, когда цепи не требуют частого извлечения блоков и в проекте приоритетом является прямое фиксированное распределение.
При выборе следует учитывать не только мощность питателя, но ипусковые характеристики двигателя, расположение контакторов, защита, схемы управления и требования MCC.
Первоначальная компоновка шкафа должна зарезервировать необходимое пространство и функциональные возможности для будущих фидеров, дополнительных нагрузок или изменений в архитектуре распределения.
| Распределительное устройство | Структурное направление | Основное инженерное направление | Типичное применение |
|---|---|---|---|
| МНС | Модульный/выкатной | Плотность цепей и гибкая конфигурация | Промышленные предприятия, крупные распределительные системы |
| ГКС | Выдвижной/модульный | Распределение и управление двигателем | Промышленные и энергетические объекты |
| ГКК | Выкатной | Практичное распределение и управление двигателем | Промышленная дистрибуция, МЦК |
| ГГД | Зафиксированный | Стабильное традиционное распределение | Распределительные помещения, подстанции, промышленные объекты |
Примечание. Фактические номинальные характеристики, класс защиты, разделение отсеков, конфигурация ящика, расположение шин и выбор компонентов зависят от конкретной конструкции и требований проекта. Конфигурация продукта должна быть подтверждена на соответствие применимым техническим спецификациям и стандартам проекта.
Бизнес HAGOE по производству распределительных устройств низкого напряжения поддерживается более широкими возможностями по производству электрооборудования.
Компания была основана в2008 г., Вэньчжоу, Чжэцзян.и имеет более18 лет опытав области передачи и распределения электроэнергии, силовой электроники, промышленной автоматизации и электрооборудования на основе новой энергии.
Его производственные ресурсы включают в себяоборудование для лазерной резки, гибочные станки с ЧПУ, автоматизированное штамповочное оборудование, производственные линии SMT, системы испытаний на старение и оборудование для электрических испытаний..
Для производства распределительных устройств такое сочетание актуально, поскольку качество шкафа зависит не только от выбранных электрокомпонентов, но и отточность листового металла, расположение шин, качество сборки, целостность проводки, изоляция, механическое функционирование и окончательные электрические испытания..
ХАГОЭ работает подISO9001, ISO14001 и ISO45001системы управления и может предоставить соответствующую документацию по продукции, протоколы проверок, сертификационные документы и технические файлы в соответствии с требованиями проекта.
