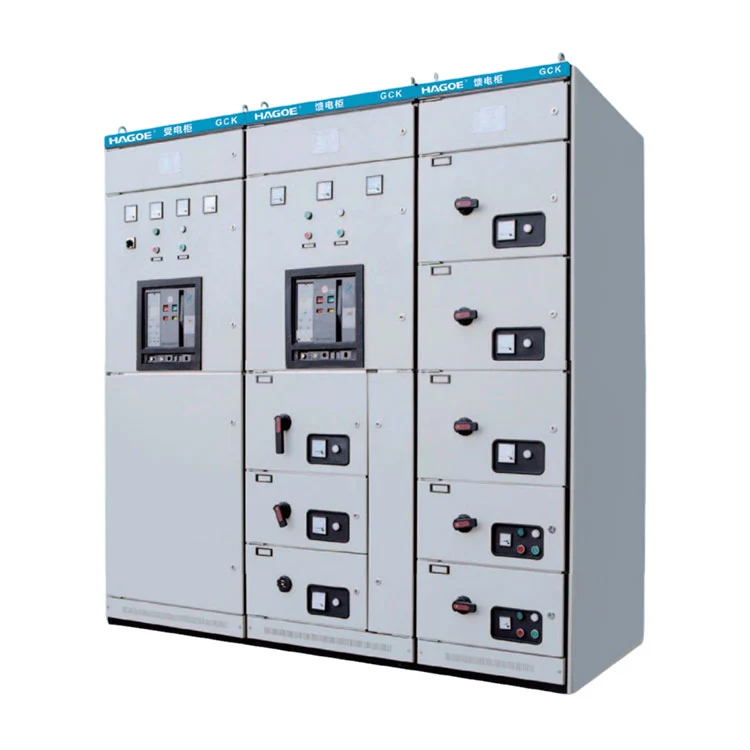

Распределительное устройство низкого напряжения GCK

Выдвижная конструкция распределительного устройства низкого напряжения GCK позволяет гибко комбинировать различные функциональные блоки, интегрируя больше схем распределения мощности, управления и защиты в ограниченном пространстве шкафа. Он подходит для электростанций, подстанций, промышленных и горнодобывающих предприятий, а также проектов промышленной автоматизации. Самое большое отличие его от обычного стационарного низковольтного распределительного устройства заключается в конструкции выдвижного функционального блока.

В промышленных проектах низковольтные распределительные устройства часто не только распределяют электроэнергию, но и управляют многочисленными двигателями, насосами, вентиляторами, конвейерами и нагрузками производственных линий. Если все цепи используют фиксированную конструкцию установки, обслуживание или замена конкретной цепи может привести к длительным отключениям электроэнергии и времени работы.

Два функциональных центра

Система GCK включает в себя два основных функциональных раздела:

ПК — Центр распределения электроэнергии

Используется для приема, распределения и подачи низковольтной электрической энергии. Входящие, шинно-соединительные и отходящие фидерные цепи могут быть настроены в соответствии со схемой распределения проекта.

ЦУП — Центр управления двигателем

Предназначен для переключения, управления, защиты и распределения электродвигателей. Типичные нагрузки включают насосы, вентиляторы, компрессоры, конвейеры и двигатели, используемые в производственных системах.

Эта архитектура ПК + MCC позволяет GCK решать требования как по распределению мощности, так и по управлению двигателем в рамках интегрированной системы низковольтного распределительного устройства.

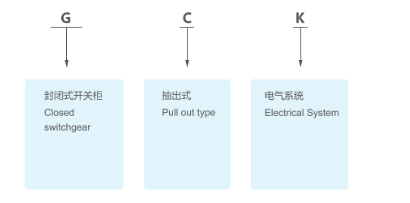

Определение модели

Почему выдвижная конструкция важна для промышленного применения

Промышленная система MCC может содержать десятки цепей двигателей, каждый из которых имеет разные номинальные мощности, методы запуска и требования к защите. Выдвижные функциональные блоки позволяют организовывать цепи в соответствии с фактическими требованиями нагрузки, сохраняя при этом структурированную внутреннюю компоновку.

Для обслуживающего персонала архитектура также может уменьшить ненужные помехи в других цепях и позволить более эффективно проверять, обслуживать или заменять отдельные функциональные блоки.

Поэтому при оценке низковольтного распределительного устройства GCK покупателям следует обращать внимание не только на размеры шкафа и номинальный ток, но и учитывать:

Конфигурация функционального блока → Электрическая блокировка → Расположение шин → Координация защиты → Доступность для обслуживания

Технический параметр

Электрические характеристики

Распределительное устройство низкого напряжения GCK обладает высокой отключающей способностью и рассчитано на тепловую и динамическую стабильность в системах распределения электроэнергии низкого напряжения.

При возникновении короткого замыкания распределительное устройство должно не только учитывать нормальный рабочий ток, но также выдерживать тепловые и электродинамические эффекты, возникающие во время короткого замыкания.

Поэтому требуется полный электрический проект, включающий конструкцию шкафа, систему шин, расстояние между изоляцией, методы подключения и защитные компоненты.

HAGOE осуществляет полный контроль процесса производства оборудования, включая обработку листового металла, установку шин, сборку компонентов, вторичную проводку и общие испытания шкафа.

GCK против GGD: какой из них подходит для проекта?

Если проект в первую очередь предполагает общее распределение электроэнергии низкого напряжения, обычно достаточно фиксированной конструкции, такой как GGD (устройство распределения газа).

Если проект включает в себя большое количество цепей двигателя и уделяет больше внимания плотности цепей, управлению функциональными блоками и простоте обслуживания, распределительное устройство низкого напряжения GCK (контроллер газораспределения), как правило, является лучшим выбором.

GCK — это не просто «обновленная версия GGD»; оба лучше подходят для различных архитектур распределения электроэнергии.

Сценарии применения

Промышленное производство

GCK может использоваться для производственных линий, машин, насосных систем, вентиляторов и автоматизированного производственного оборудования, где требуется централизованное распределение электроэнергии и управление двигателями.

Водоочистные и насосные станции

Для водоочистных сооружений и насосных станций, содержащих несколько насосов, двигателей и вспомогательных нагрузок, функциональные блоки MCC могут компоноваться по индивидуальным схемам двигателей.

Горнодобывающая и тяжелая промышленность

На предприятиях горнодобывающей, металлургической и тяжелой промышленности обычно наблюдается высокая концентрация нагрузок на двигатели. GCK можно настроить для централизованного распределения, управления и защиты электродвигателей.

Инфраструктурные проекты

GCK может удовлетворить потребности в централизованном распределении низкого напряжения и управлении двигателями в крупных зданиях, муниципальной инфраструктуре и проектах, связанных с транспортом.

Операционная среда

Распределительное устройство низкого напряжения GCK подходит для общепромышленных электроустановок:

Высота установки: ≤2000 метров

Температура окружающей среды: от -5°C до +40°C.

Средняя суточная температура: ≤ +35°C.

Относительная влажность при +40°C: ≤50 %.

Относительная влажность при +20°C: до 90 %.

Угол наклона установки: ≤5° (вертикальное направление)

Не подходит для мест с риском возгорания или взрыва, сильного загрязнения, химической коррозии или сильной вибрации.

Транспортировка и хранение: Условия транспортирования/хранения - от -25°С до +55°С, при температуре кратковременного воздействия до +70°С. Если фактические условия на объекте превышают вышеуказанные пределы, например, большая высота над уровнем моря, высокая влажность, коррозионная среда или аномальные температуры, на этапе закупки необходимо указать конкретные обстоятельства для технической оценки и настройки.

HAGOE Инженерно-производственные возможности

Компания Hagoe Electric Technology Co., Ltd. была основана в2008и имеет более18-летний опыт работы в сфере передачи энергии, систем распределения, силовой электроники и новых энергетических электрических решений..

Для комплектного низковольтного оборудования, такого как GCK, производственные возможности включают в себя нечто большее, чем просто изготовление шкафа. Он включает в себяэлектротехника, обработка листового металла, шинные системы, установка компонентов, вторичная проводка и полное тестирование шкафа.

HAGOE располагает профессиональной командой исследований и разработок и современной производственной базой с уставным капиталом51 миллион юанейиболее 34 национальных патентов.

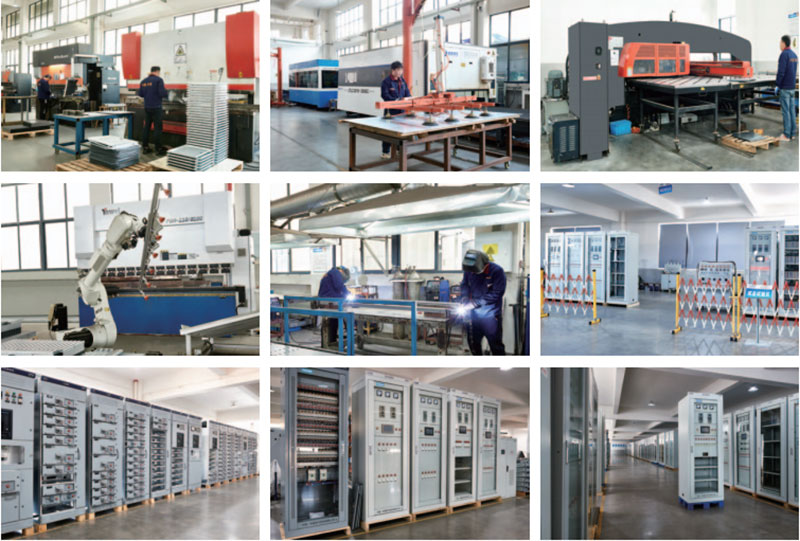

Производственное оборудование включает в себя:

• Станки лазерной резки Trumpf из Германии.
• Гибочные станки AMADA с ЧПУ из Японии.
• Автоматизированные штамповочные станки с ЧПУ
• Производственные линии SMT
• Интеллектуальное оборудование для испытаний на старение
• Оборудование для ЭМС, защиты IP и испытаний на воздействие окружающей среды

Эти возможности обеспечивают точность изготовления шкафов, стабильность производства и контроль качества комплектных распределительных устройств.

Часто задаваемые вопросы

Для чего в основном используется распределительное устройство низкого напряжения GCK?

GCK в основном используется для распределения низковольтной электроэнергии, управления двигателями и распределения освещения на электростанциях, подстанциях, производственных объектах, горнодобывающей промышленности, водоочистке и инфраструктурных проектах.

Каково максимальное рабочее напряжение GCK?

Максимальное рабочее напряжение составляет 660 В переменного тока, предназначено для низковольтных распределительных систем переменного тока частотой 50 Гц.

Каков максимальный номинальный ток?

Номинальный ток может достигать 3150 А, а окончательная конфигурация определяется требованиями к входу, шинам и фидерам.

Почему GCK подходит для приложений MCC?

GCK использует выдвижные функциональные блоки и включает в себя центр управления двигателем MCC, позволяющий конфигурировать цепи двигателя в соответствии с мощностью двигателя, методами запуска и требованиями защиты.

В чем основная разница между GCK и GGD?

GGD — это стационарный низковольтный распределительный шкаф, обычно используемый для традиционного распределения электроэнергии. GCK использует выдвижные функциональные блоки и лучше подходит для промышленных систем, требующих нескольких фидеров, схем управления двигателем и большей гибкости обслуживания.
