Распределительное устройство низкого напряжения GCS

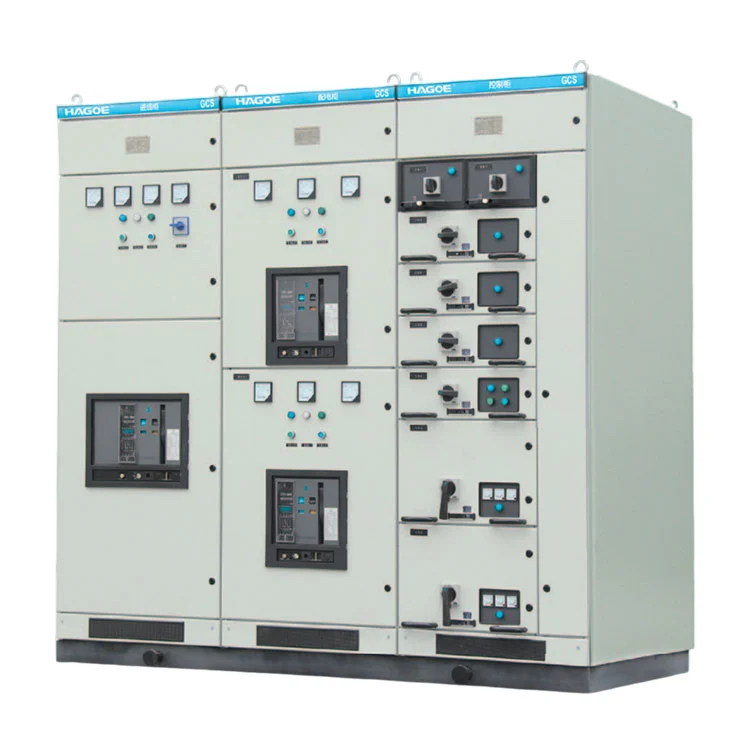

Распределительное устройство низкого напряжения GCS — это больше, чем обычный распределительный шкаф низкого напряжения. Это комплексная система распределительного устройства, разработанная длявысокопроизводительные, многоконтурные и высокоавтоматизированные распределительные приложения.

На крупных электростанциях, нефтехимических предприятиях, металлургических производственных линиях и в высотных зданиях низковольтная система может потребоваться для распределения входящей электроэнергии, отходящих фидеров, централизованного управления двигателями и компенсации реактивной мощности в рамках одной и той же электрической инфраструктуры.

GCS использует выдвижные функциональные блоки для организации различных электрических функций в структурированном шкафу, что позволяет конфигурировать схемы в соответствии с требованиями фактической нагрузки.

С номинальным током до4000АGCS особенно подходит для крупных низковольтных распределительных систем, а не только для традиционных систем распределения энергии для конечных пользователей.

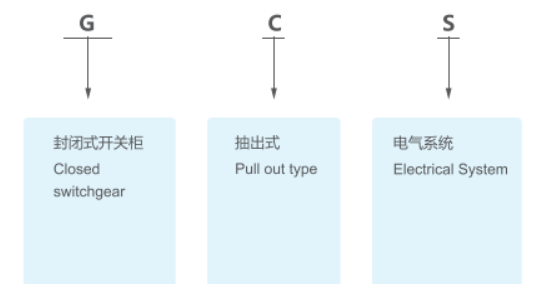

Определение модели

Три основные электрические функции в одной системе

GCS можно сконфигурировать для выполнения трех основных электрических функций:

Распределение электроэнергии низкого напряжения
Используется для входной мощности, распределения шин и нескольких отходящих фидерных цепей.

Централизованное управление двигателем
Предназначен для централизованного управления производственным оборудованием, насосами, вентиляторами, компрессорами и другими промышленными двигателями.

Компенсация реактивной мощности
Функции реактивной компенсации могут быть включены в конструкцию системы для поддержки управления коэффициентом мощности и более эффективного использования электроэнергии.

Для высокоавтоматизированных промышленных объектов GCS также можно настроить для интеграции интерфейса с управляющими компьютерами, ПЛК и другими системами управления, что позволяет распределительному устройству работать как часть более широкой архитектуры промышленной автоматизации.

Выкатная архитектура для систем с высокой плотностью соединений

GCS используетвыдвижная низковольтная архитектура, позволяющий расположить функциональные блоки по схеме распределения.

Для крупных промышленных проектов в одной линейке распределительных устройств может потребоваться несколько цепей с разными номиналами и функциями. При полностью фиксированной конфигурации обслуживание цепей, модификация системы и обслуживание оборудования могут стать более ограничительными.

GCS организует цепи с помощью выдвижных функциональных блоков, создавая более структурированную структуру для функций распределения, управления и защиты.

Эта архитектура особенно подходит для:

Многофидерные распределительные системы

Централизованные приложения MCC

Крупные проекты промышленной автоматизации

Производственные системы, требующие эффективного обслуживания оборудования

Разработан для автоматизированных промышленных энергосистем.

GCS особенно подходит для систем распределения, требующих компьютерных интерфейсов и более высокого уровня автоматизации.

Современным промышленным энергосистемам необходимо нечто большее, чем простое распределение электроэнергии. Операторам также может потребоваться доступ к рабочему состоянию, параметрам цепи и управляющей информации. Поэтому низковольтное распределительное устройство должно эффективно взаимодействовать с более широкой архитектурой промышленного управления.

В зависимости от требований проекта GCS может включать в себя соответствующие компоненты измерения, защиты и управления и взаимодействовать с ПЛК, системами управления или промышленными компьютерами.

Такое сочетание распределения электроэнергии и управления делает GCS подходящим для отраслей непрерывного производства, таких как нефтехимия, металлургия, энергетика и текстильное производство.

Технический параметр

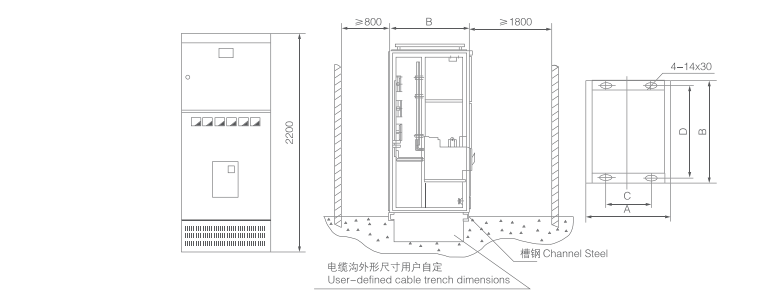

Схема установки

Распределительное устройство низкого напряжения GCS в сравнении с GCK

И GCS, и GCK используют выдвижную архитектуру, но их типичные инженерные приложения различны.

GCK обычно используется дляпромышленное распределение низкого напряжения и управление двигателем, с упором на приложения для ПК и MCC.

GCS больше ориентирован навысокопроизводительные, плотные и высокоавтоматизированные низковольтные распределительные системы. Имея номинальный ток до 4000 А, он предназначен для интегрированных приложений, включающих крупномасштабное распределение, централизованное управление двигателем и компенсацию реактивной мощности.

Поэтому при выборе продукта следует учитывать:

Емкость системы → Количество входящих/выходящих цепей → Нагрузки двигателя → Требования к автоматизации → Реактивная компенсация → Пространство для установки → Требования к техническому обслуживанию

Применимые отрасли

Электростанции

ГКС может использоваться в низковольтных системах собственных нужд электростанций, обеспечивая централизованное распределение и управление вспомогательным оборудованием, электродвигателями и другими низковольтными нагрузками.

Нефтехимические предприятия

Нефтехимические предприятия обычно предполагают непрерывную работу и высокий уровень автоматизации. GCS может применяться для распределения электроэнергии и централизованного управления двигателями в этих средах.

Металлургия и тяжелая промышленность

Для крупных производственных линий и мощных двигателей GCS предлагает структурированное решение для многоконтурного распределения низкого напряжения и централизованного управления.

Высотные Здания

ГКС можно интегрировать в низковольтные распределительные системы крупных зданий для централизованного распределения электроэнергии, освещения и других низковольтных нагрузок.

Стандарты проектирования и их соответствие

Система GCS разработана в соответствии с действующими стандартами для низковольтных распределительных и управляющих устройств, включая:

• МЭК 439-1 — Аппаратура коммутационная и управляющая низковольтная
• GB/T 7251 — Аппаратура распределительная и управляющая низковольтная
• ZBK 36001 — Низковольтное выкатное комплектное распределительное устройство
• ГБ/Т 7251.12-2013

Применимые стандарты проекта, требования к конфигурации компонентов и тестированию могут быть определены в соответствии с целевым рынком и технической спецификацией проекта.

Контроль качества

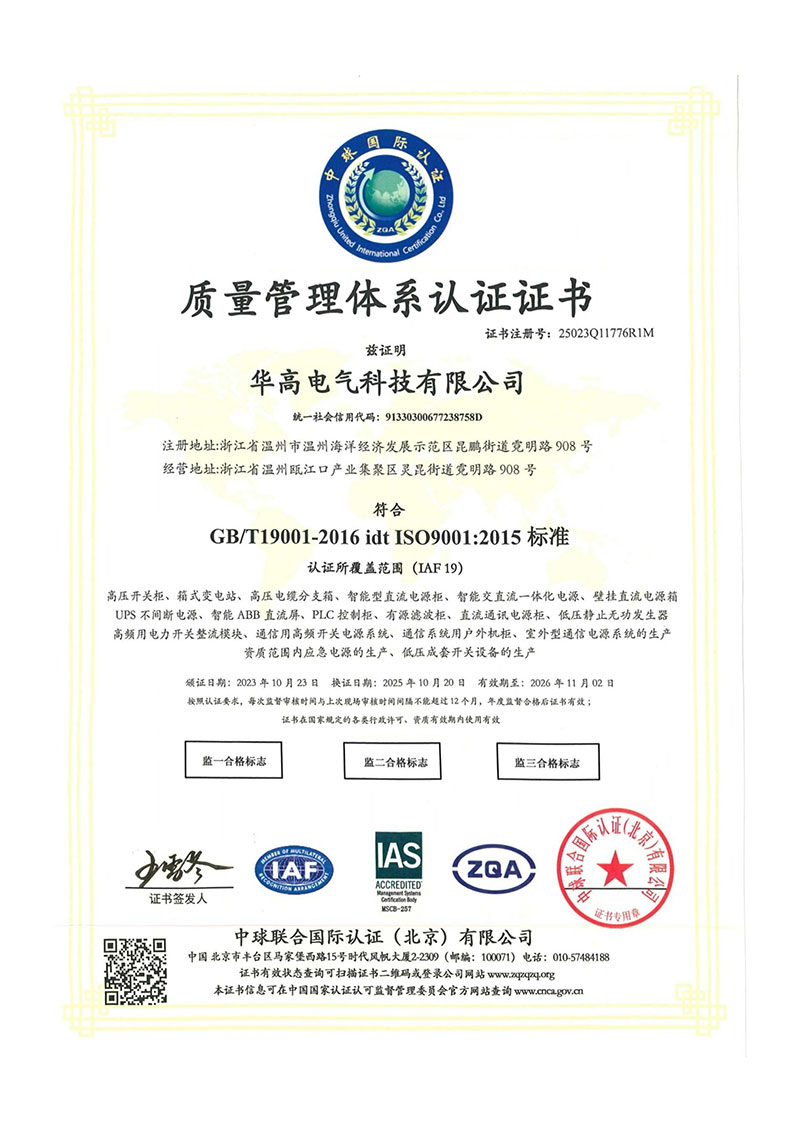

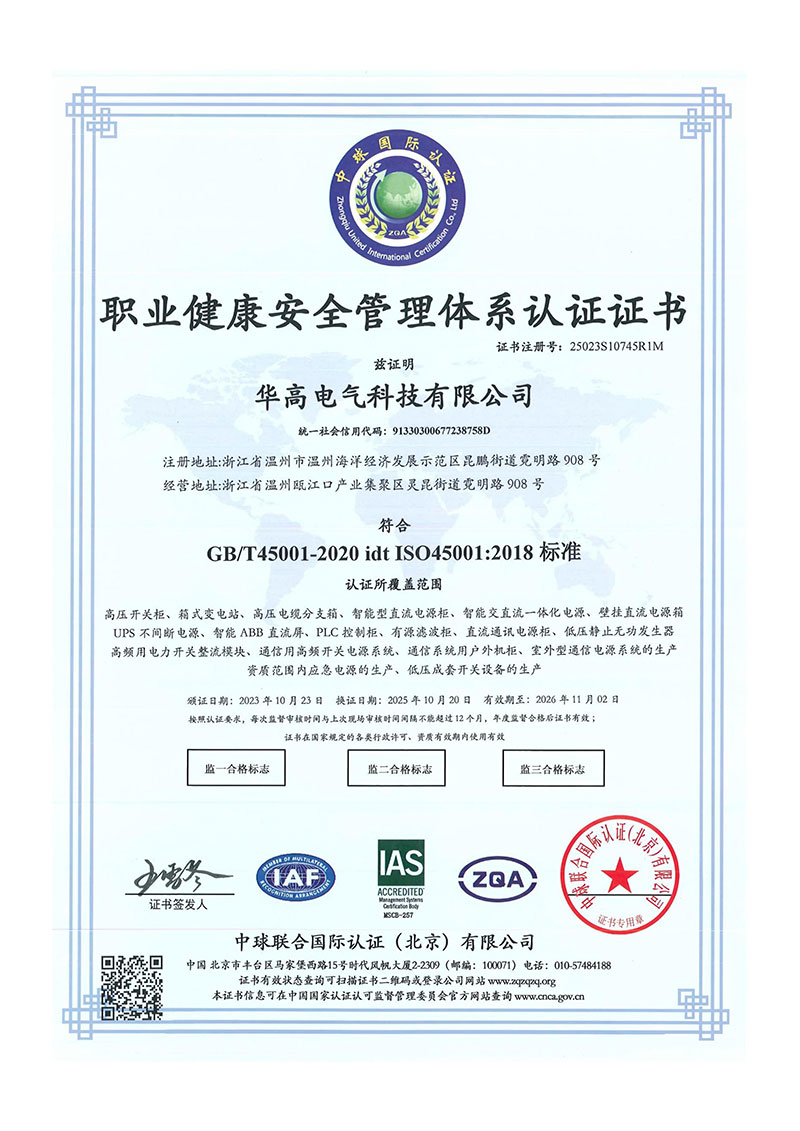

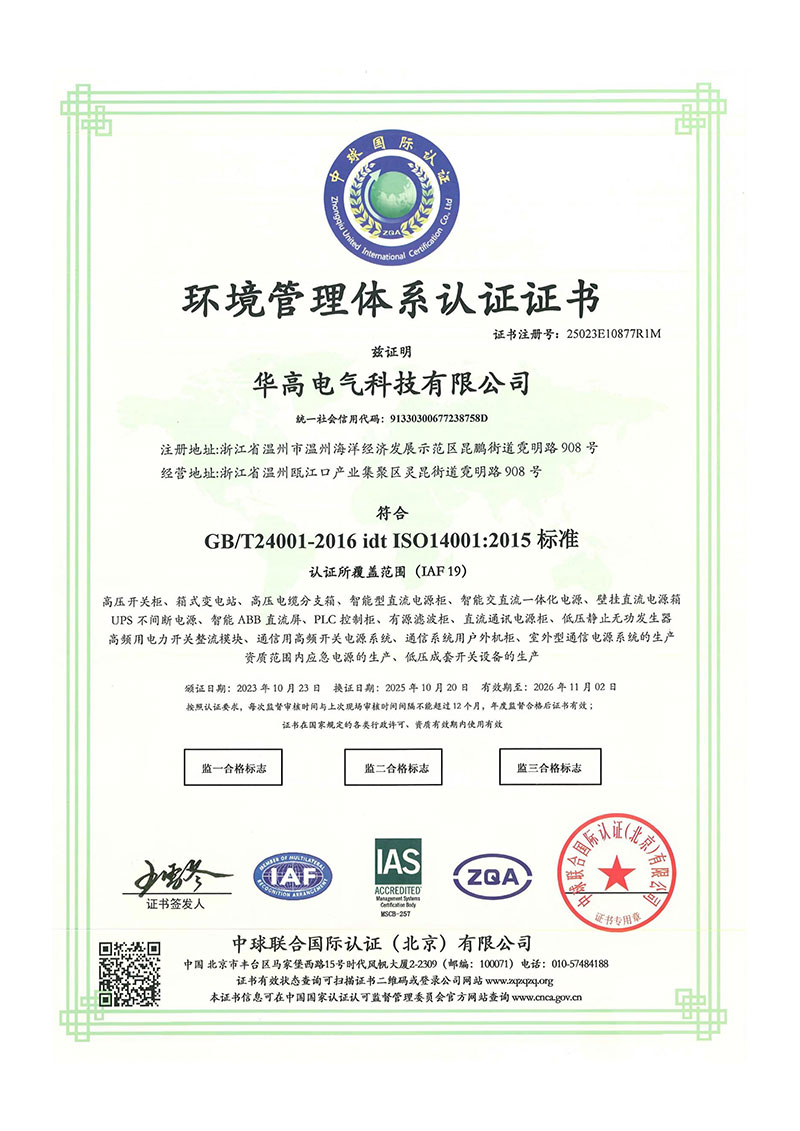

HAGOE управляет производством подISO9001, ISO14001 и ISO45001системы управления и применяет технологический контроль качества для всего электрооборудования.

Ключевые этапы контроля качества GCS включают в себя:

Качество компонентов : Проверка моделей компонентов, номиналов и соответствия входных, выходных цепей, цепей управления и защиты.

Изготовление шкафов: Контроль лазерной резки, гибки на станках с ЧПУ и точности сборки шкафа.

Шинная система: Проверка характеристик шин, соединений, качества монтажа и требований к изоляции.

Функциональные единицы: Проверка сборки выдвижного блока, механической конструкции и электрических соединений.

Вторичный контроль: Проверка проводки управления, клемм, измерительных и сигнальных цепей.

Полное тестирование шкафа: Проверка перед поставкой и испытание электрических характеристик в соответствии с применимыми требованиями проекта.

Часто задаваемые вопросы

Для чего используется распределительное устройство низкого напряжения GCS?

GCS в основном используется для распределения низковольтной электроэнергии, централизованного управления двигателями и компенсации реактивной мощности на электростанциях, нефтехимических предприятиях, металлургии, текстильных заводах, высотных зданиях и других промышленных объектах.

Каков максимальный номинальный ток ГКС?

GCS может быть сконфигурирован с номинальным током до 4000 А, при этом окончательный номинал определяется конструкцией ввода, сборных шин и фидера.

Какие номиналы напряжения доступны?

Система предназначена для низковольтных систем переменного тока напряжением 380 В, 400 В и 660 В с номинальной частотой 50 Гц или 60 Гц.

Можно ли использовать GCS для управления двигателем?

Да. GCS может быть сконфигурирован с функциональными блоками, связанными с MCC, для централизованного управления, распределения и защиты промышленных двигателей.

Может ли GCS включать компенсацию реактивной мощности?

Да. Функции компенсации реактивной мощности могут быть включены в соответствии с требованиями проекта и управления коэффициентом мощности.
