Распределительное устройство низкого напряжения MNS

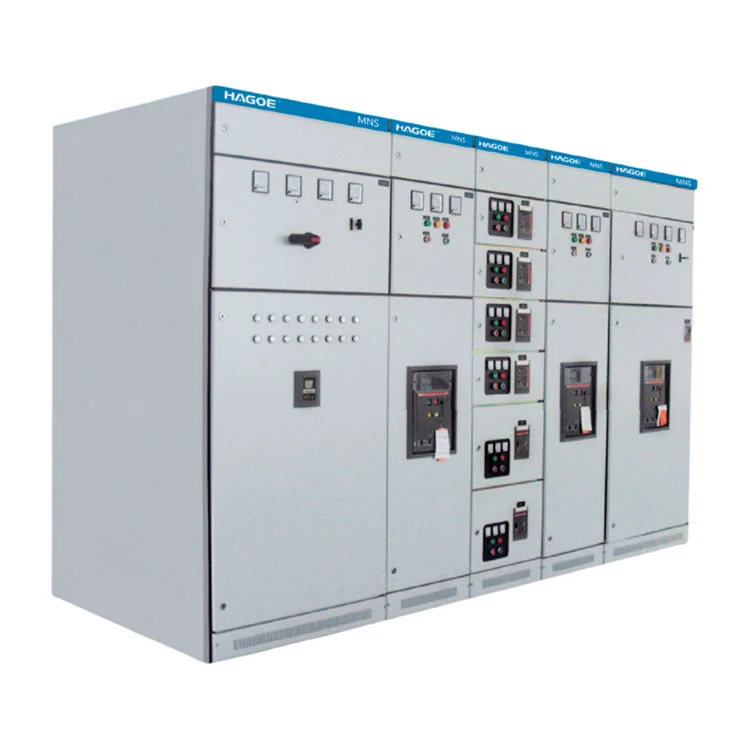

Распределительное устройство низкого напряжения MNS — это комплексная система распределительного устройства низкого напряжения, основанная на модульных функциональных блоках и выдвижной архитектуре.

Вместо того, чтобы конфигурировать шкаф только в соответствии с его общей вместимостью, MNS делает упор на стандартизированную комбинацию функциональных блоков. Входящие фидеры, выходные цепи, блоки управления двигателями и компенсационные цепи могут быть расположены в соответствии с электрической схемой проекта, что позволяет комплекту распределительных устройств соответствовать различным структурам нагрузки.

HAGOE MNS предназначен для систем переменного тока с номинальным рабочим напряжением до 660 В и выполняет функции преобразования, распределения и управления энергии.

Для промышленных проектов, требующих нескольких распределительных цепей, цепей управления двигателем MCC и централизованного электрического управления, модульная архитектура обеспечивает более структурированный способ организации внутренних функций распределительного устройства.

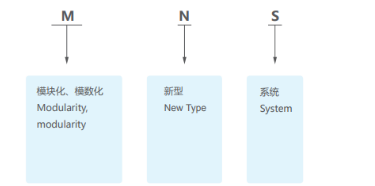

Определение модели

Три функциональные конфигурации шкафа

Центр распределения питания ПК

Шкаф ПК используется для первичной подачи и распределения низковольтной электроэнергии. В зависимости от текущих рейтингов и требований проекта он может вместитьАвтоматические выключатели серий Emax, MT, 3WN, AH и MEдля входящего электропитания, защиты и распределения.

Центр управления двигателем ЦУП

Шкаф MCC в первую очередь предназначен для нагрузки промышленных двигателей. В зависимости от размеров выдвижного блока и требований к схеме каждая функциональная цепь может использовать автоматический выключатель в литом корпусе с высокой отключающей способностью или поворотный выключатель нагрузки с предохранителем для централизованного управления и защиты двигателя.

Шкаф компенсации реактивной мощности

Шкаф компенсации реактивной мощности может быть оснащенфункции ручной, автоматической и дистанционной компенсации реактивной мощностисогласно проекту, поддержка управления коэффициентом мощности в распределительной системе.

Комбинация ПК, MCC и функций компенсации позволяет MNS служить полноценной системой распределения низковольтной энергии и управления двигателем, а не отдельным распределительным шкафом.

Выдвижная архитектура для функционального обслуживания

MNS использует выдвижные функциональные блоки. Промышленные распределительные системы часто содержат большое количество фидерных и моторных цепей. При использовании стационарного оборудования обслуживание отдельной цепи может потребовать более масштабных отключений и работ на месте.

Выдвижная архитектура объединяет каждую функциональную цепь в независимый блок, что позволяет более целенаправленно проводить техническое обслуживание.

Во время инженерной конфигурации подходящие выдвижные блоки могут быть выбраны в соответствии с типом схемы и номиналом, а затем собраны с помощью стандартизированных модулей.

Эта конструкция особенно подходит для:

Многоконтурное промышленное распределение

Центры управления двигателем

Крупные производственные линии энергосистемы

Централизованные электрощитовые

Промышленные объекты непрерывного действия

Стандартизированные модули для конфигураций, специфичных для проекта

Ключевым преимуществом распределительного устройства низкого напряжения MNS является не только его выдвижная конструкция, но истандартизированная модульная конструкция.

Промышленный проект может включать в себя входящие фидеры большой мощности, фидеры общего назначения, цепи малых двигателей, цепи управления и цепи реактивной компенсации в одной и той же низковольтной системе. Эти цепи имеют разные номинальные токи, требования к защите и методы управления.

Поэтому конфигурация MNS должна основываться на:

Трансформаторная мощность

Входящий ток

Количество питателя

Нагрузка двигателя

Метод запуска двигателя

Требования защиты

Потребность в реактивной мощности

Требования к управлению и связи

HAGOE может сконфигурировать компоновку шкафа и функциональные блоки в соответствии с однолинейной схемой, перечнем нагрузок или технической спецификацией проекта заказчика.

Приложения

Распределительное устройство низкого напряжения MNS предназначено для промышленных систем, требующих централизованного распределения низкого напряжения и управления двигателями, а не ограничивается одной конкретной отраслью.

Типичные области применения включают в себяэлектростанции, подстанции, нефтехимические предприятия, металлургия и прокат стали, транспортные энергетические системы, легкая промышленность и текстильные предприятия.

Технический параметр

Уровень защиты

Среда обслуживания

Стандартные условия эксплуатации МНС должны быть подтверждены требованиями проектирования оборудования. Типичные условия включают в себя:

• Температура окружающего воздуха:от -5°С до +40°С
• Средняя 24-часовая температура:не выше +35°С
• Высота:не более 2000м
• Относительная влажность при +40°C:не более 50%
• Более высокая относительная влажность может быть принята при более низких температурах, например90% при +20°С
• Оборудование не следует устанавливать в средах с сильным загрязнением, химической коррозией, риском возгорания, взрыва или сильной вибрации.

Транспортировка и хранение обычно поддерживаются в течениеот -25°С до +55°С. Можно рассмотреть вопрос о более высоких кратковременных температурах при условии, что не произойдет необратимого повреждения.

Для специальных применений, таких какморские нефтяные буровые платформы и атомные электростанции, с производителем должно быть заключено отдельное техническое соглашение для определения требований к окружающей среде, изоляции, конструкции, материалам и испытаниям.

HAGOE Инженерно-производственные возможности

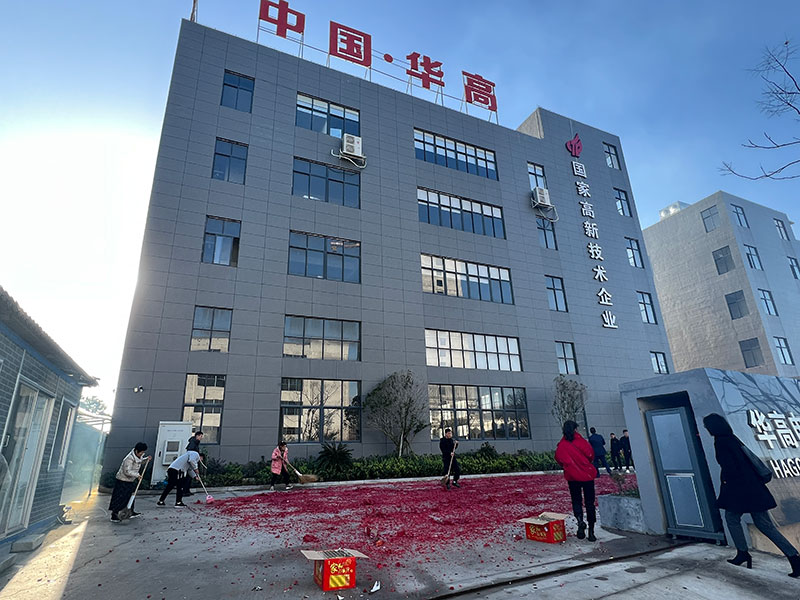

Компания Hagoe Electric Technology Co., Ltd. была основана в2008и имеет более чем 18-летний опыт работы в области передачи, распределения электроэнергии и силовой электроники.

Для комплексных низковольтных систем, таких как низковольтные распределительные устройства MNS, HAGOE предлагает больше, чем стандартное изготовление шкафов. Наша сфера деятельности охватываетпроектирование электрической схемы, конфигурация функциональных блоков, изготовление шкафа, сборка компонентов, полное тестирование шкафа и международная доставка.

Компания проводитболее 34 национальных патентови управляет производственными мощностями, оснащенными станками лазерной резки Trumpf из Германии, гибочными станками с ЧПУ AMADA из Японии, автоматизированным штамповочным оборудованием с ЧПУ, производственными линиями SMT и интеллектуальными системами тестирования.

Эти производственные возможности обеспечивают точность изготовления шкафов, структурную целостность и стабильность производства, в то время как команда инженеров сосредотачивается на конфигурации системы в соответствии с проектными нагрузками, количеством цепей и требованиями к управлению.

Контроль качества и соответствие

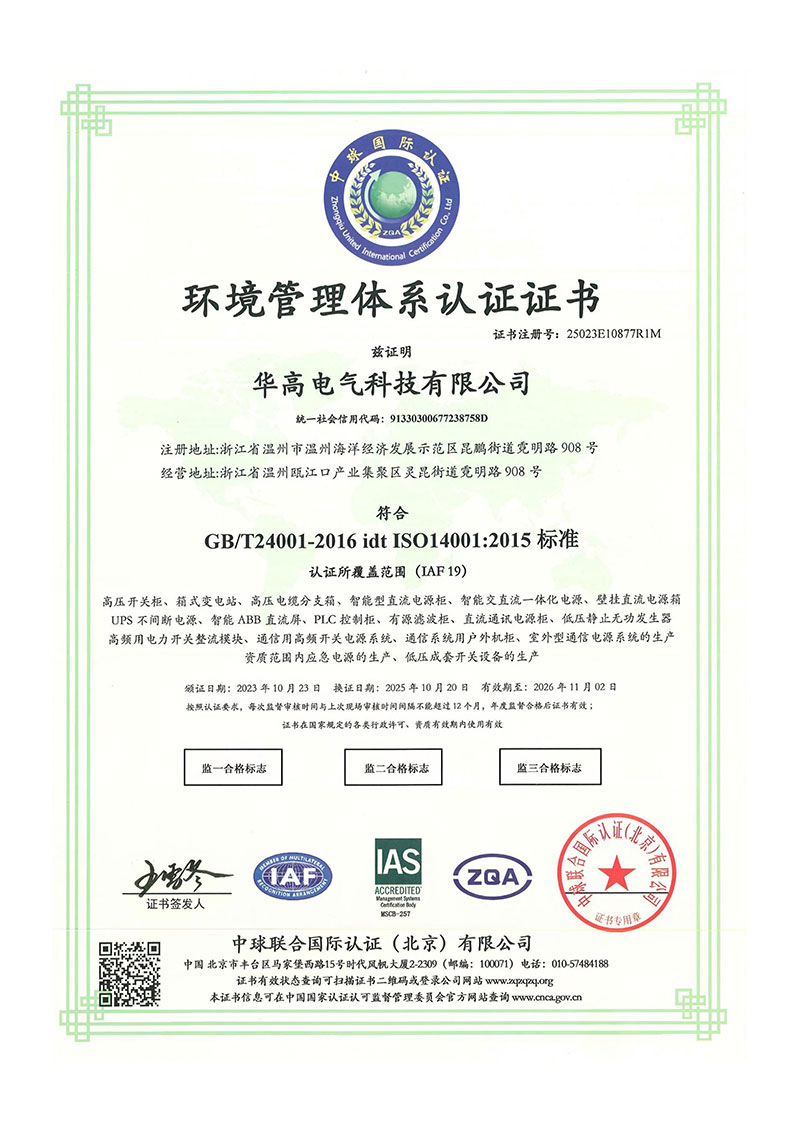

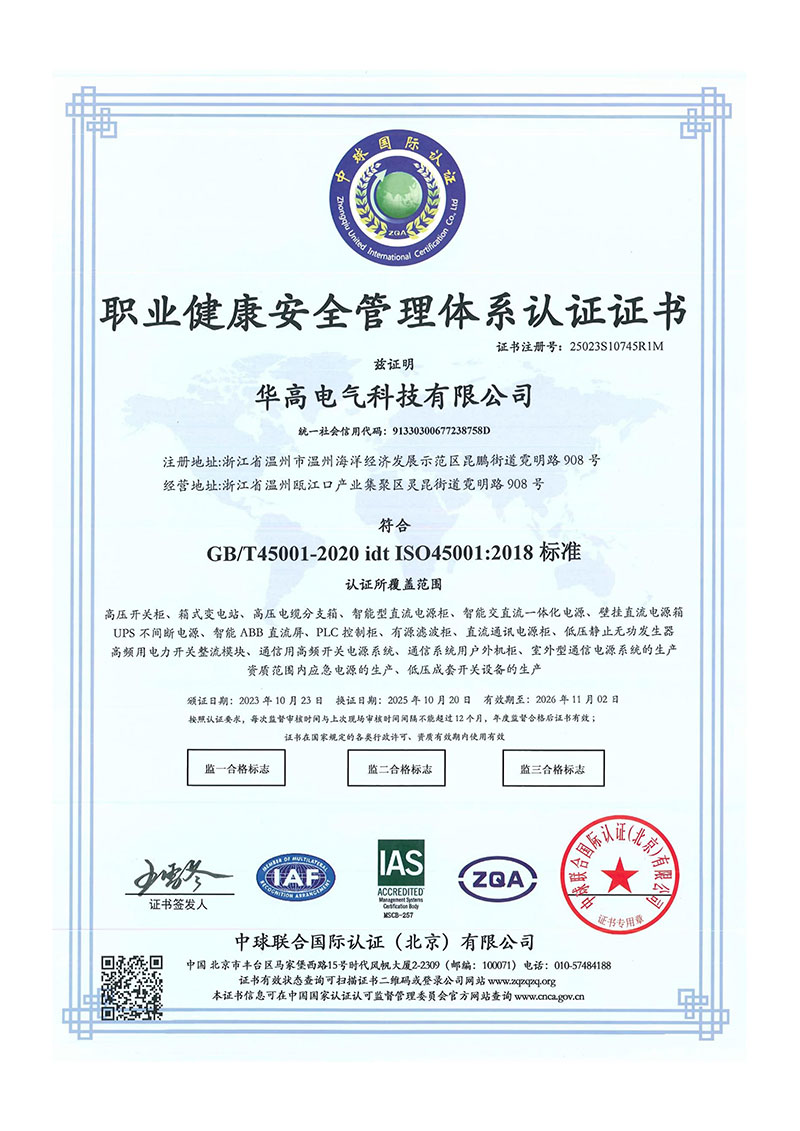

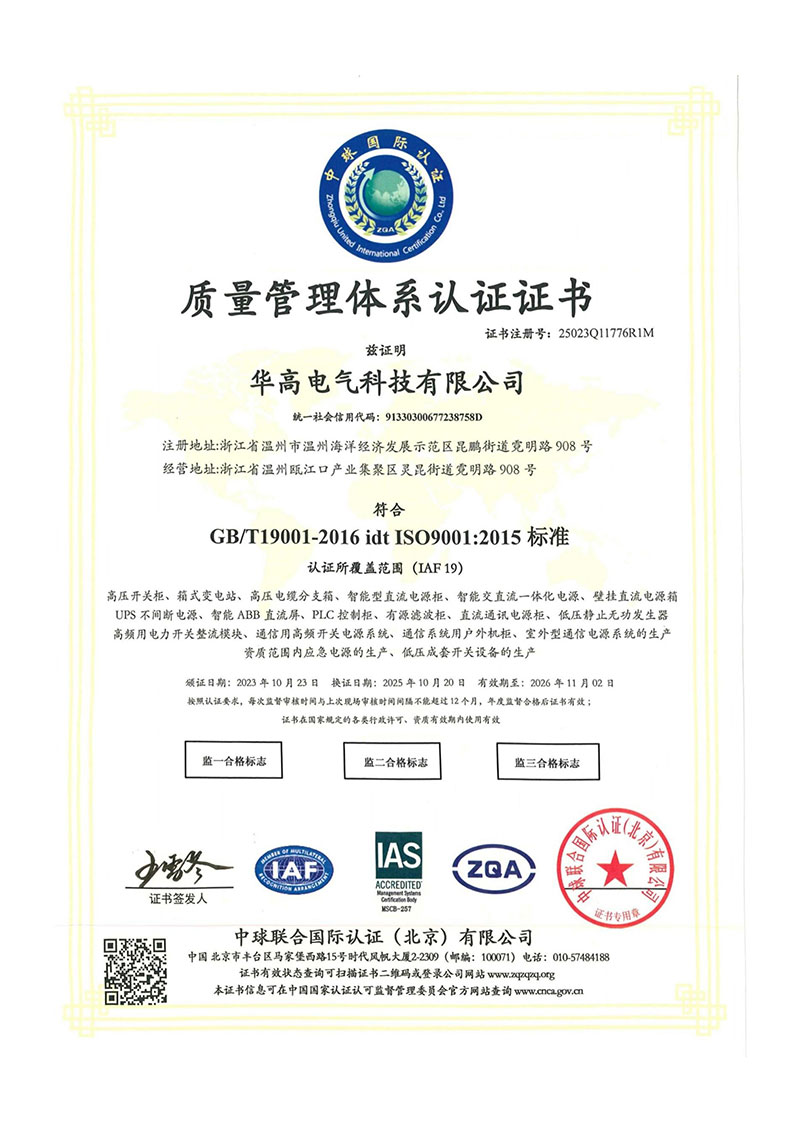

ХАГОЭ работает подISO9001 Менеджмент качества, ISO14001 Экологический менеджмент и ISO45001 Системы управления охраной труда и безопасностью.

Контроль качества MNS охватывает:

Входной контроль материалов
Проверка основных электрических компонентов, материалов шкафа и сопутствующих деталей на соответствие требованиям закупок и проекта.

Изготовление шкафов
Процессы лазерной резки и гибки с ЧПУ используются для обеспечения точности размеров и постоянства изготовления.

Сборка функционального блока
Проверка конструкции выдвижного ящика, его механической работы и электрических соединений.

Проверка шин и проводки
Проверка монтажа шин, соединений, изоляции и вторичной проводки.

Электрические испытания
Заводской контроль и испытания электрических характеристик проводятся в соответствии с действующими стандартами и техническими условиями проекта.

Этот основанный на процессах подход помогает снизить риски качества, вызванные вариациями компонентов, различиями в сборке и несоответствиями проводки во время серийного производства.

Почему стоит выбрать HAGOE MNS?

В проекте распределительного устройства низкого напряжения MNS конечная производительность системы зависит не только от внешнего вида шкафа.Конфигурация системы, подбор компонентов, конструкция выдвижного блока, расположение шин, вторичный контроль и окончательное тестирование.все должны работать вместе как один инженерный процесс.

HAGOE обеспечивает интегрированные возможности от исследований и разработок и производства до реализации проекта и может конфигурировать системы MNS в соответствии с требованиями заказчика:

Однолинейная схема

Загрузить список

Техническая спецификация

Среда установки

Требования защиты

Для стандартных проектов HAGOE может обеспечить выбор продукта и подтверждение технических параметров. Для проектов промышленной автоматизации, нефтехимии, металлургии и крупномасштабных распределительных проектов команда инженеров также может поддержать конфигурацию системы и техническую документацию.
