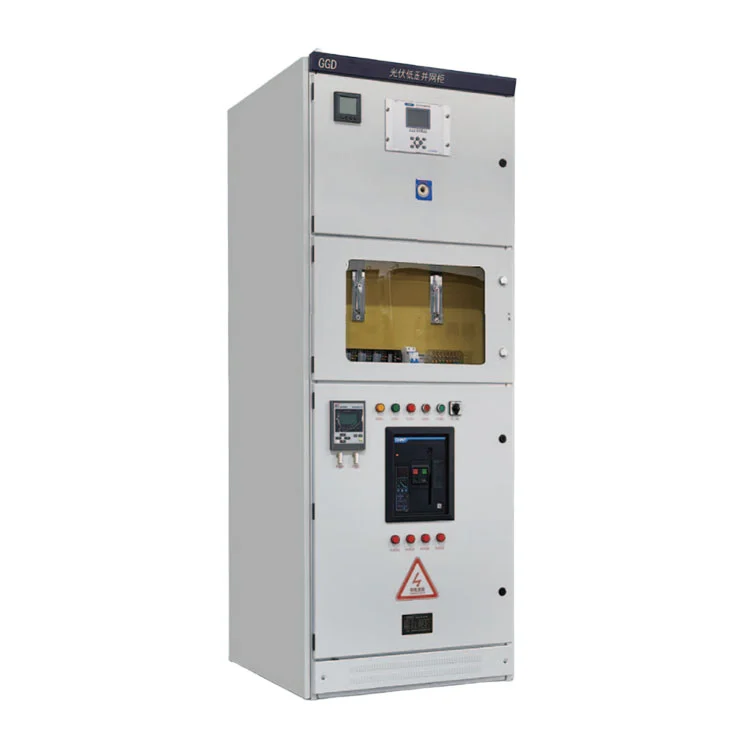

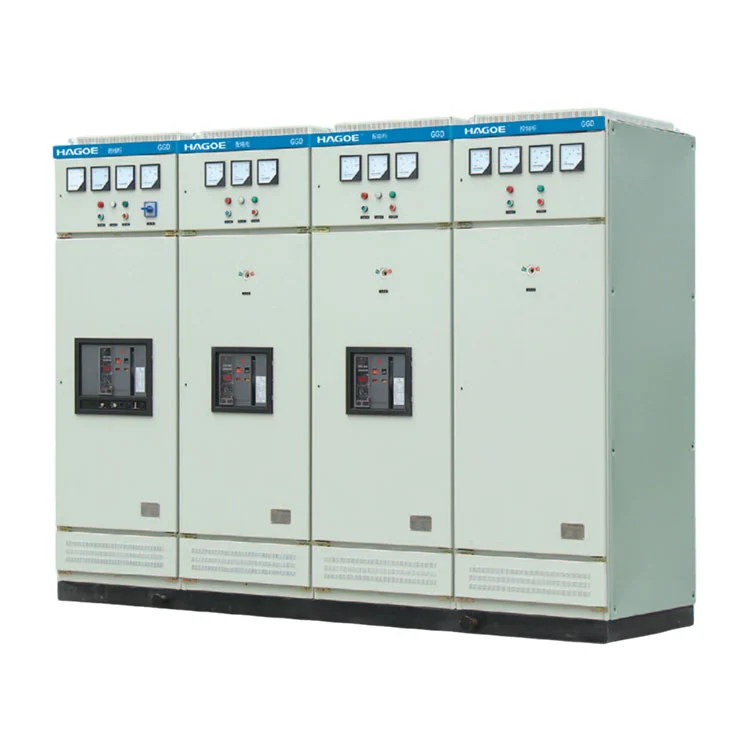

Распределительное устройство низкого напряжения GGD

GGD – это не просто металлический корпус. Этонизковольтное распределительное устройствосодержащие автоматические выключатели, шины, защитные устройства, измерительные приборы и компоненты управления.

В типичной распределительной системе мощность понижается через трансформатор перед поступлением в низковольтное распределительное устройство. Распределительное устройство низкого напряжения GGD получает электроэнергию через главную входную цепь и распределяет ее на освещение, двигатели, производственное оборудование и другие низковольтные нагрузки через отдельные фидерные цепи.

Основной путь власти можно представить как:

Трансформатор → Главная входная цепь → Шинная система → Фидерные цепи → Электрические нагрузки

По этой причине при выборе распределительного устройства следует учитывать ток, превышающий номинальный.Предполагаемый ток короткого замыкания, характеристики нагрузки, количество отходящих цепей, расположение шин, координация защиты и условия монтажа.все влияет на окончательную конфигурацию.

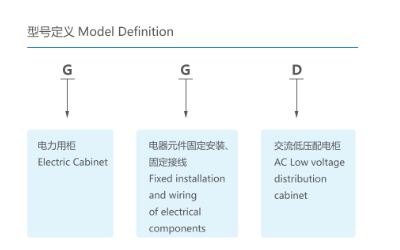

Определение модели

Инженерные характеристики

Основная инженерная ценность распределительного устройства низкого напряжения GGD заключается в обеспечении структурированной и удобной в обслуживании платформы для распределения электроэнергии низкого напряжения.

Исходя из технических характеристик поставляемого продукта, основные характеристики включают в себя:

Высокая отключающая способность при коротком замыкании

Различные модели GGD обеспечивают разные номинальные уровни тока отключения короткого замыкания, что позволяет выбирать распределительное устройство в соответствии с уровнем неисправности системы.

Термическая и динамическая стойкость

Шкаф и проводящая система должны выдерживать тепловые воздействия и электромагнитные силы, возникающие в условиях короткого замыкания. Соответствующие параметры включают номинальный кратковременно выдерживаемый ток и номинальный пиковый выдерживаемый ток.

Гибкие электрические конфигурации

Входящие, исходящие, нагрузки и распределительные цепи могут быть сконфигурированы в соответствии с требованиями проекта.

Практическая установка и обслуживание

Установленная архитектура шкафа облегчает установку оборудования, проверку цепей и последующее обслуживание.

Масштабируемая архитектура распределения

Для конфигураций GGD1, GGD2 и GGD3 доступны различные номиналы тока, соответствующие разным распределительным возможностям.

GGD1/GGD2/GGD3 — Чем отличаются рейтинги

Три группы GGD не следует рассматривать просто как кабинеты разных размеров. Их основные различия связаны сноминальный ток и устойчивость к короткому замыканию.

Примечание о закупках:Конечную модель не следует выбирать исключительно по току нагрузки. Перед заказом также следует подтвердить проектный уровень короткого замыкания, мощность трансформатора, координацию защиты и конфигурацию фидера.

Объяснение характеристик короткого замыкания

При выборе низковольтного распределительного устройства номинальный ток отключения при коротком замыкании, номинальный кратковременно выдерживаемый ток и номинальный пиковый выдерживаемый ток описывают различные аспекты характеристик неисправности.

Номинальный ток отключения при коротком замыкании относится к способности распределительного устройства прерывать заданный ток короткого замыкания при определенных условиях.

Номинальный кратковременно выдерживаемый ток указывает ток, который оборудование может выдерживать в течение определенной продолжительности во время короткого замыкания, особенно в связи с термической нагрузкой.

Номинальный пиковый выдерживаемый ток относится к электромагнитным силам, связанным с пиковым током короткого замыкания.

По этой причине эти параметры следует сопоставлять с расчетным предполагаемым током короткого замыкания проекта, а не выбирать шкаф просто в соответствии с его нормальным рабочим током.

Варианты электрической конфигурации

Распределительное устройство низкого напряжения GGD может быть сконфигурировано в соответствии с топологией распределения проекта.

Типичные конфигурации включают в себя:

Входящий раздел

Подключает шкаф к трансформатору или входному низковольтному источнику питания.

Секция исходящего фидера

Обеспечивает независимые питающие цепи для различных зон или оборудования.

Моторные нагрузки

Оснащен соответствующими устройствами переключения, защиты и управления для двигателей.

Распределение освещения

Обеспечивает выделенные низковольтные цепи для систем освещения.

Компенсация реактивной мощности

Компенсация конденсатора может быть включена в соответствии с коэффициентом мощности проекта и требованиями к реактивной мощности.

Измерение и мониторинг

Напряжение, ток, мощность, энергия и другие функции мониторинга могут быть включены в соответствии с требованиями проекта.

Разработан с учетом реальных условий установки

Согласно предоставленным данным изделия серия GGD предназначена для следующих типовых условий эксплуатации:

• Температура окружающего воздуха:от -5°С до +40°С
• Средняя 24-часовая температура:≤ +35°С
• Высота установки:≤ 2000 м
• Относительная влажность при +40°C:≤ 50%
• Относительная влажность при +20°С: до90%
• Наклон установки:≤ 5° от вертикальной плоскости
• Не предназначен для мест, подверженных сильной вибрации, ударам или условиям, которые могут вызвать коррозию электрических компонентов.

В условиях высокогорья, высокой влажности, высокой коррозии, высокой вибрации или других необычных условий фактические условия на месте должны быть подтверждены на этапе технического запроса, чтобы оборудование можно было соответствующим образом сконфигурировать.

Где используется распределительное устройство низкого напряжения GGD

Низковольтное распределительное устройство GGD подходит для применений, требующих централизованного распределения и управления низковольтной электроэнергией, в том числе:

Электростанции и подстанции

Для низковольтных распределительных и вспомогательных энергосистем.

Промышленное производство

Для производственных линий, машин, насосов, вентиляторов и других промышленных нагрузок.

Горнодобывающая и тяжелая промышленность

Для промышленных и горнодобывающих систем распределения электроэнергии.

Инфраструктурные проекты

Для распределения низкого напряжения в зданиях, муниципальной инфраструктуре и общественных объектах.

Проекты возобновляемой энергетики

В рамках раздела распределения низковольтного переменного тока проектов возобновляемой энергетики с учетом общей архитектуры системы.

Модернизация распределительной сети

Для модернизации и расширения существующих низковольтных распределительных систем.

GGD против обычных низковольтных распределительных шкафов

Для простых жилых или небольших распределительных сетей может быть достаточно базовой распределительной коробки. Промышленные предприятия, подстанции и инфраструктурные проекты обычно требуют более четкого определенияустойчивость к короткому замыканию, мощность шин, количество фидеров, конфигурация защиты и требования к техническому обслуживанию..

Именно здесь низковольтное распределительное устройство GGD становится более подходящим для инженерных распределительных систем.

Контроль качества от листового металла до готового шкафа

GGD представляет собой законченный электрический узел, то есть качество продукции зависит не только от отдельных компонентов, но и отточность изготовления шкафа, соединения шин, зазоры между проводниками, целостность заземления, установка компонентов и электромонтаж всего шкафа.

HAGOE управляет производством в соответствии с системой управления качеством ISO9001 и применяет контроль качества от входного контроля материалов и компонентов до полного тестирования шкафа.

Типичный производственный процесс включает в себя:

Входной контроль → Обработка листового металла → Сборка шкафа → Установка шин → Установка компонентов → Монтаж электропроводки → Электрический осмотр → Функциональные испытания → Заключительный контроль

Для инженерных проектов HAGOE может предоставить техническую документацию, протоколы проверок, сертификационные документы, схемы подключения и документацию, связанную с установкой, в соответствии с требованиями закупок.

Часто задаваемые вопросы

Для чего используется распределительное устройство низкого напряжения GGD?

Низковольтное распределительное устройство GGD в основном используется для распределения низковольтной электроэнергии переменного тока, освещения, управления и защиты на электростанциях, подстанциях, промышленных объектах, горнодобывающих предприятиях и инфраструктурных проектах.

Как мне выбрать GGD1, GGD2 или GGD3?

Выбор должен основываться на номинальном токе, предполагаемом токе короткого замыкания, требованиях к фидеру и конфигурации системы.

Можно ли персонализировать шкафы GGD?

Да. HAGOE может настроить электрические конфигурации в соответствии с входными цепями, отходящими фидерами, измерениями, защитой, компенсацией, требованиями управления и установочными размерами.

Подходит ли GGD для наружной установки?

Поставляемые стандартные условия эксплуатации в первую очередь предназначены для типичных установок. Для использования вне помещений перед настройкой требуется подтверждение защиты корпуса, температуры, влажности, солнечного излучения и других требований к окружающей среде.
