Панель источника питания постоянного тока HAGOE GZDWобеспечивает надежное вспомогательное питание постоянного тока для подстанций, электростанций и промышленных систем с выходным напряжением 110 В/220 В, модульной зарядкой и интеллектуальным мониторингом.
Панель источника питания постоянного тока HAGOE ГЖДВпредставляет собой интегрированную систему вспомогательного электропитания постоянного тока, предназначенную для подстанций, электростанций, промышленных объектов и критической электрической инфраструктуры. РазработаноХАГОЭ Электрические Технологии Лтд., производитель оборудования для электропитания, основанный в2008,Серия ГЗДВсочетает в себе преобразование переменного/постоянного тока, управление зарядкой аккумуляторов, распределение постоянного тока, контроль изоляции и интеллектуальный контроль системы в одном шкафу.
В отличие от простого зарядного устройства постоянного тока,система ГЗДВразработан как комплексное решение для работы в режиме постоянного тока. Он обеспечивает стабильное питание постоянного тока для релейной защиты, работы распределительных устройств, оборудования автоматизации, систем связи и других вторичных цепей, требующих постоянного наличия питания.
Система поддерживает несколько конфигураций батарей, в том числе:
Панель свинцово-кислотного источника питания постоянного тока ГЖДВ
ГЖДВ литиевая панель источника питания постоянного тока

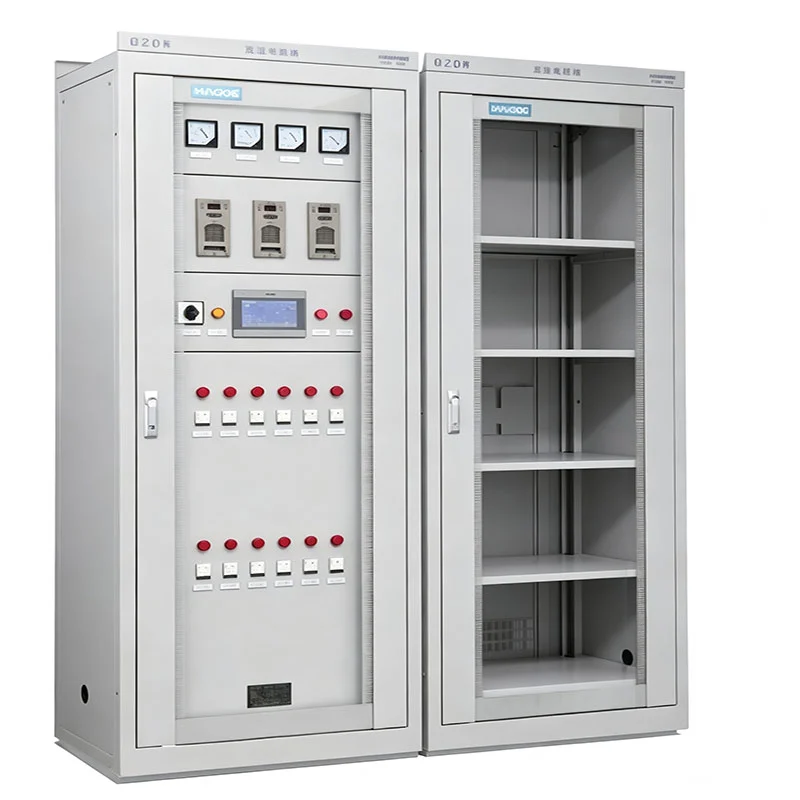

Панель источника питания постоянного тока GZDW Ni-Cd
Его также можно настроить какЗарядные шкафы постоянного тока 48 В, Зарядные шкафы постоянного тока 110 ВиЗарядные шкафы постоянного тока 220 ВВ соответствии с требованиями к напряжению различных приложений.
Благодаря модульным зарядным устройствам, интеллектуальному мониторингу и множеству вариантов связи,Серия ГЗДВпредоставляет гибкую платформу постоянного тока для отечественных и зарубежных проектов EPC.
В современных подстанциях и промышленных электросистемах надежность электропитания постоянного тока напрямую влияет на работу реле защиты, выключателей и средств автоматизации.
The Панель источника питания постоянного тока ГЖДВобъединяет следующие функциональные разделы:
Вход переменного тока и выпрямление
Система конвертируетAC380Ввходная мощность в стабильный выход постоянного тока через высокоэффективные зарядные модули. Несколько зарядных модулей могут работать параллельно, что повышает резервирование и гибкость обслуживания.
Зарядка аккумулятора и управление им
Система поддерживает плавающую зарядку, выравнивающую зарядку и функции управления аккумулятором. В соответствии с требованиями проекта можно выбрать различные типы аккумуляторов, включая свинцово-кислотные, литиевые и Ni-Cd аккумуляторы.
Распределение постоянного тока
Выход постоянного тока распределяется по независимым фидерным цепям с функциями защиты и мониторинга, обеспечивая надежное питание вторичного оборудования.
Надзор за системой
Интеллектуальный блок мониторинга постоянно записывает рабочие условия, аварийные сигналы и исторические события, помогая операторам определять состояние системы и требования к техническому обслуживанию.
The HG-E5(7 дюймов) иHG-E6(10,4-дюймовые) системы мониторинга представляют собой эволюцию HAGOE от традиционных систем постоянного тока с ключом к интеллектуальным промышленным платформам сенсорного управления.
Система мониторинга поддерживает различные архитектуры систем постоянного тока:
Одиночная батарея с одним зарядным устройством, Одиночная батарея с двойным зарядным устройством, Двойная батарея с одним зарядным устройством, Двойная батарея с двойным зарядным устройством
Цветной сенсорный экран промышленного класса обеспечивает более понятный интерфейс для управления, настройки параметров и анализа неисправностей.
К основным функциям мониторинга относятся:
Мониторинг зарядного модуля, проверка аккумулятора, контроль изоляции ответвлений, мониторинг состояния переключателя, запись истории неисправностей, управление связью
Система может хранитьболее 500 000 исторических записей о неисправностях и операциях, обеспечивая ценную поддержку данных для анализа технического обслуживания.
Доступные интерфейсы связи:
RS232
RS485
RJ45 Ethernet
Дополнительные протоколы связи включают в себя:
МОДБУС
МЭК61850
CDT
Поддержка различных требований к источникам питания постоянного тока
The Серия ГЗДВмогут быть сконфигурированы с использованием аккумуляторов различных технологий в соответствии с требованиями применения.

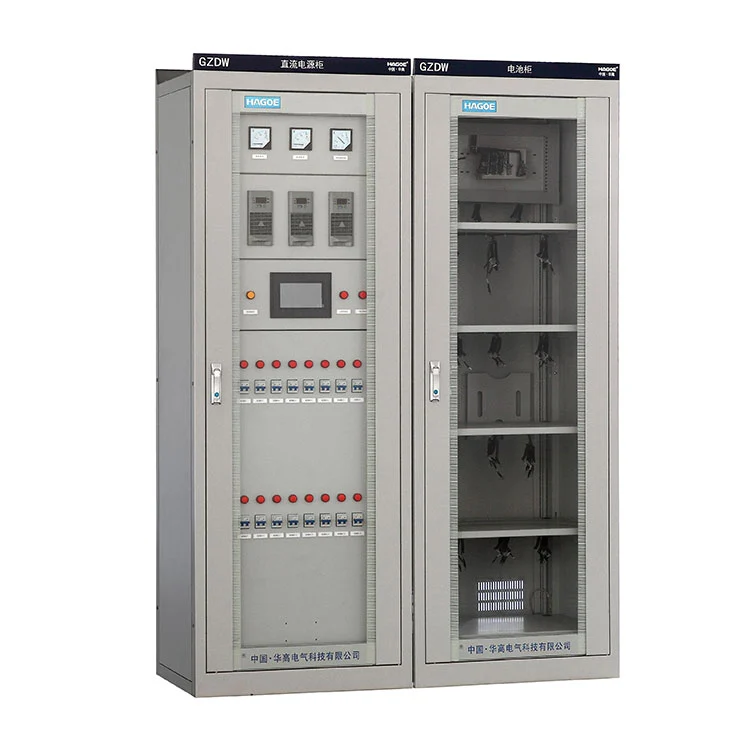

The Панель свинцово-кислотного источника питания постоянного тока ГЖДВостается широко используемой конфигурацией для обычных подстанций и промышленных приложений благодаря своей отработанной технологии, стабильной производительности и экономическому преимуществу.

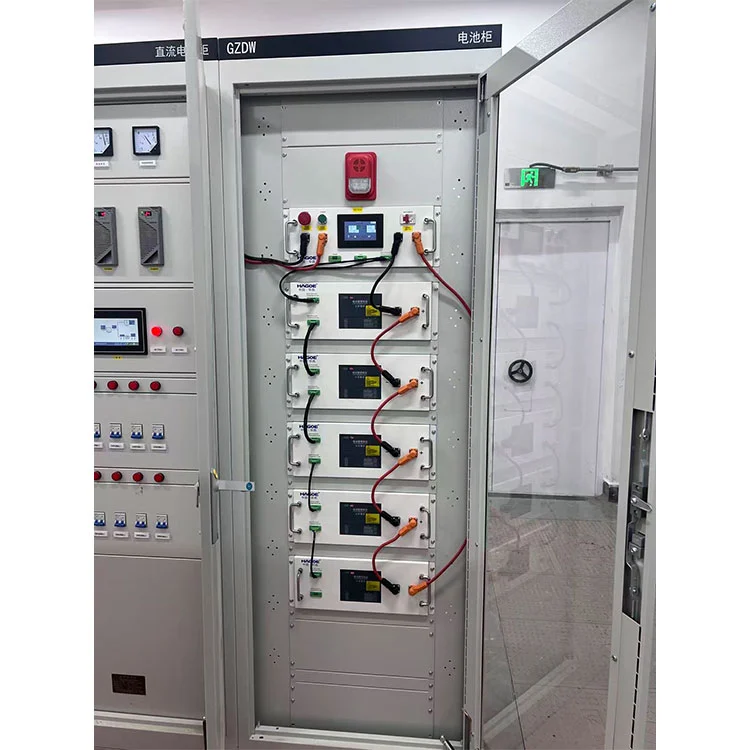

The ГЖДВ литиевая панель источника питания постоянного токаподходит для проектов, требующих более высокой плотности энергии, меньших требований к техническому обслуживанию и компактного места для установки.
Система управления аккумулятором (БМС) интеграция может рассматриваться в соответствии со спецификациями проекта.

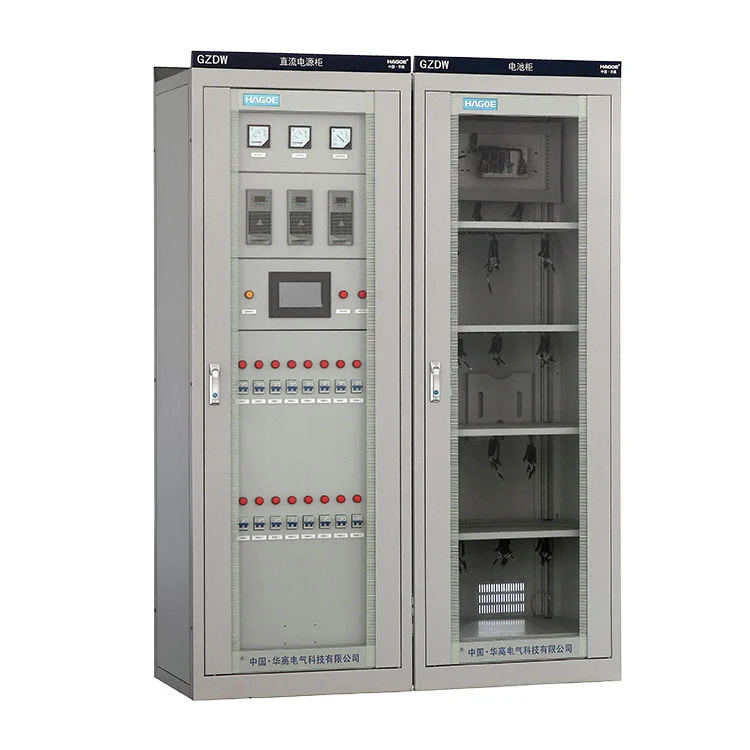

The Панель источника питания постоянного тока GZDW Ni-Cdмогут применяться в сложных условиях, где важными факторами являются широкий температурный допуск и длительный срок службы.
HAGOE может порекомендовать подходящую конфигурацию батареи в зависимости от уровня напряжения, условий установки, условий эксплуатации и требований к техническому обслуживанию.
| Параметр | Спецификация |
|---|---|
| Номинальное входное напряжение | 380 В переменного тока ±20% |
| Номинальная частота | 50 Гц ±10% |
| Номинальное выходное напряжение | 110 В постоянного тока / 220 В постоянного тока |
| Диапазон выходного напряжения | 90–130 В постоянного тока / 180–260 В постоянного тока |
| Зарядные модули | ХГ-Т, ХГ-З, ХГ-Ф |
| Ток модуля зарядки | 10А, 20А, 30А; 5А, 10А, 20А, 30Ав зависимости от модуля |
| Модуль проверки аккумулятора | HG-X, до 4 модулей |
| Контроль изоляции ответвлений | HG-J, до 16 модулей |
| Инверторный модуль | ХГ-Н1К, 1К/2К/3К/5К |
| Модуль переключаемых значений | ХГ-К, до 16 модулей |
| Дисплей мониторинга | HG-E57-дюймовый /HG-E610,4 дюйма |
| Коммуникационные интерфейсы | РС232/РС485/РДЖ45 |
| Протоколы связи | МОДБУС, МЭК61850, CDTнеобязательный |
| Исторические записи | Более 500 000записи неисправностей и операций |
| Размеры шкафа | 800 × 600 × 2260 мм / 2360 мм |
| Конфигурация шкафа | Нестандартные размеры доступны по запросу. |
Для конкретной конфигурации проекта окончательная зарядная емкость, емкость батареи, количество фидерных цепей и модулей мониторинга должны определяться на основе списка нагрузки постоянного тока и конструкции системы, а не выбираться только из номинальной спецификации шкафа.

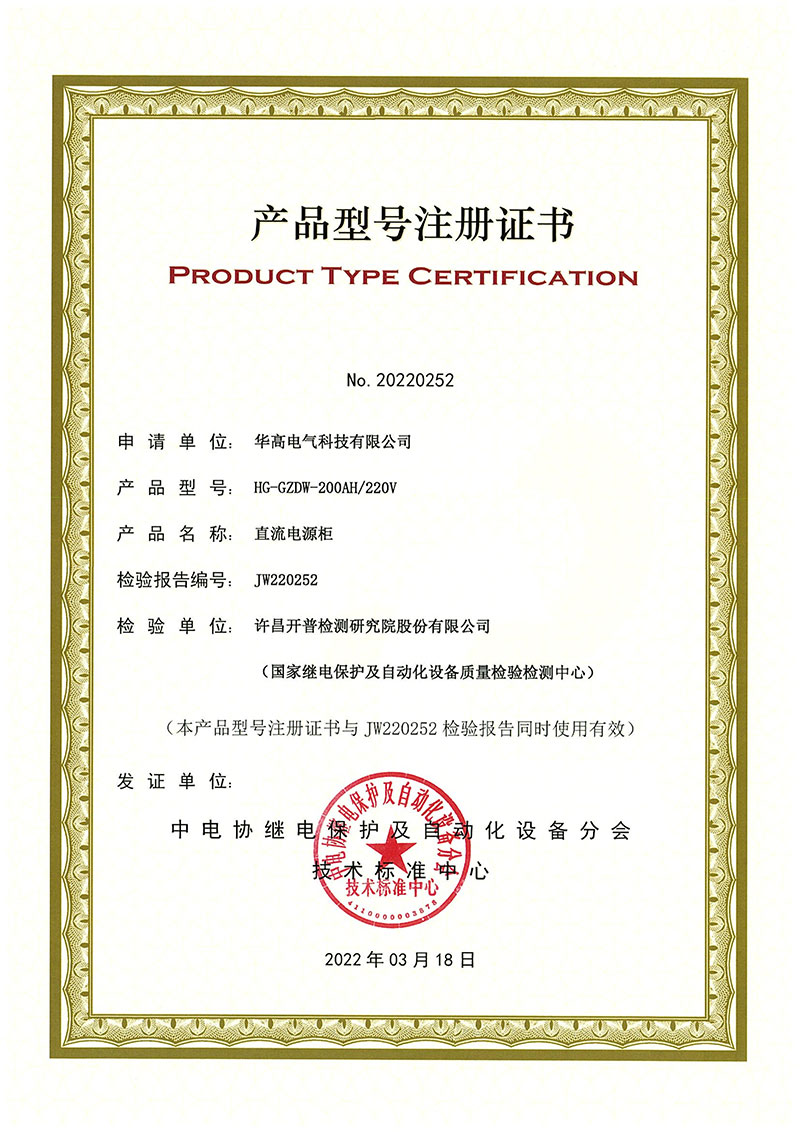

The Панель источника питания HG-GZDW-200AH/220 В постоянного токапрошел типовые испытанияКомпания Сюйчан Кайпу Испытательного и Исследовательского Института, Лтд.Тестовый образец был идентифицирован как380 В переменного тока/220 В постоянного тока/40 А, при этом один блок был отправлен на тестирование.
Тест проводился изс 9 по 14 марта 2022 г., согласно отчету №.JW220252. Тестирование было классифицировано кактиповое испытание, с тестовой базой, включающейДЛ/Т 459-2017, Оборудование для электропитания постоянного тока, вместе сГБ/Т 17626.18-2016для испытаний на устойчивость к затухающим колебательным волнам.
Согласно заключению отчета, испытуемые изделиясоответствует требованиям применимых стандартов тестирования.
| Элемент | Информация об отчете об испытаниях |
|---|---|
| Продукт | Панель источника питания постоянного тока |
| Модель | HG-GZDW-200AH/220В |
| Образец спецификации | 380 В переменного тока/220 В постоянного тока/40 А |
| Количество образцов | 1 единица |
| Отчет №. | JW220252 |
| Тип теста | Типовое испытание |
| Тестовый период | 9–14 марта 2022 г. |
| Стандарт испытаний | ДЛ/Т 459-2017 |
| База испытаний ЭМС | ГБ/Т 17626.18-2016 |
| Испытательная лаборатория | Компания Сюйчан Кайпу Испытательного и Исследовательского Института, Лтд. |
| Заключение теста | Протестированные изделия соответствовали применимым требованиям |
В этом отчете представленыданные испытаний для конкретной моделидля конфигурации HG-GZDW-200AH/220 В, и на него можно ссылаться во время технической оценки и закупок проекта. Отчет об испытаниях следует рассматривать вместе с текущей конфигурацией продукта и техническими требованиями конкретного проекта.
Сводный отчет об испытаниях
Панель источника питания HG-GZDW-200AH/220 В постоянного тока прошла типовые испытания в Xuchang Kaipu Testing and Research Institute Co., Ltd. в марте 2022 года. Все протестированные элементы соответствовали требованиям DL/T 459-2017 и GB/T 17626.18-2016.
Отчет № JW220252 доступен для технической справки и документации по закупкам проекта.
Создано на основе опыта HAGOE в производстве силового оборудования постоянного тока
ХАГОЭ Электрические Технологии Лтд.был создан в2008в Вэньчжоу, Китай, с опытом производства шкафов питания постоянного тока, интегрированных систем питания переменного/постоянного тока, систем ИБП, распределительных устройств, подстанций и низковольтных электрических сборок.
Для проектов GZDW производство включает в себя нечто большее, чем просто сборку шкафа. Модули зарядки, компоненты мониторинга, устройства защиты, внутренняя проводка и секции распределения постоянного тока должны работать как одна скоординированная система.
Контроль качества производства охватывает ключевые этапы, в том числе:

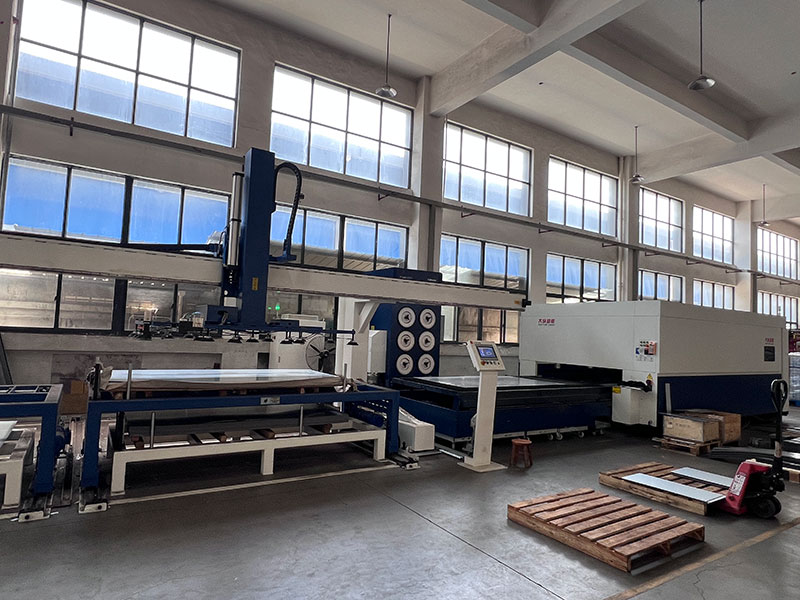

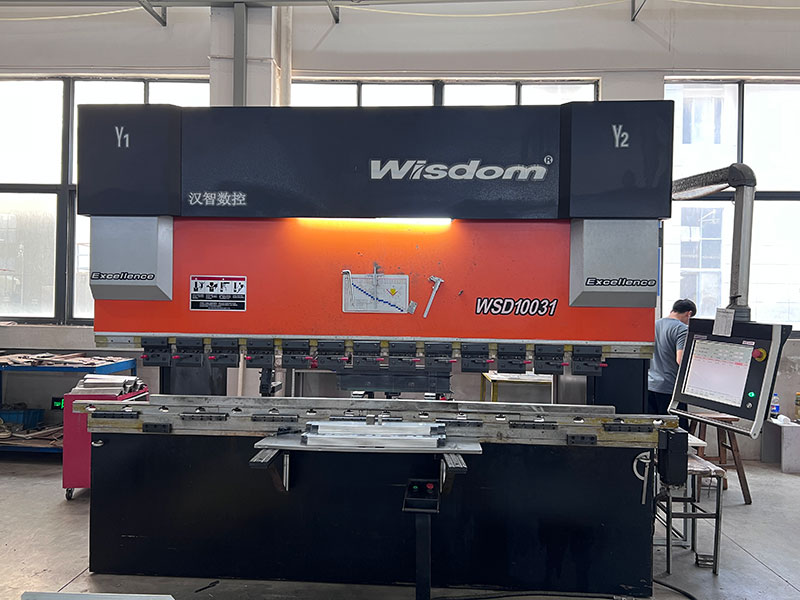

Изготовление и отделка шкафа— Обработка листового металла, сборка корпуса и обработка поверхности выполняются по утвержденным чертежам шкафа.
Электрическая сборка— Шины, зарядные модули, блоки мониторинга, компоненты защиты и клеммы устанавливаются в соответствии с утвержденной электрической схемой.
Проверка проводки— Перед испытанием внутренняя проводка, обозначение клемм и подключение цепей проверяются по утвержденным чертежам.
Функциональный осмотр— Функции зарядки, интерфейсы мониторинга, сигналы тревоги, интерфейсы связи и соответствующие функции переключения проверяются в соответствии с требованиями проекта.
HAGOE работает подИСО 9001:2015, ИСО 14001:2015иИСО 45001:2018сертифицированные системы менеджмента. Сертифицированный объем производства охватывает шкафы источников питания постоянного тока и другое электроэнергетическое оборудование, что обеспечивает документированную основу управления качеством для проектного производства.
The Серия ГЗДВв первую очередь предназначен для применений, где питание постоянного тока должно оставаться доступным для защитного, управляющего и вспомогательного оборудования.
Система может обеспечивать рабочее питание постоянного тока для релейной защиты, срабатывания автоматических выключателей, оборудования автоматизации, сигнализации и других вторичных систем.110 В и 220 В постоянного токаКонфигурации охватывают общие требования к напряжению постоянного тока подстанции.
Заводы, шахты, металлургические предприятия, химические заводы и другие промышленные объекты могут использоватьсистема ГЗДВв качестве специального источника постоянного тока для цепей управления и защиты.
Железнодорожный транспорт и другие инфраструктурные проекты могут потребовать централизованного питания постоянного тока для оборудования управления, сигнализации и связи. Модульная архитектура мониторинга позволяет настраивать систему в соответствии с требованиями проекта.
Для применений, использующих системы постоянного тока с низким напряжением, HAGOE может разработать соответствующие конфигурации, такие какЗарядные шкафы постоянного тока 48 В, при условии соблюдения требуемых характеристик аккумулятора и зарядки.
Окончательная конфигурация приложения зависит от нагрузки постоянного тока, требований к автономности аккумулятора, емкости зарядки и схемы защиты проекта.
Выбор поставщика GZDW – это не только получение шкафа с соответствующей маркировкой напряжения. Для инженерной системы электропитания постоянного тока поставщику необходимо понимать взаимосвязь между зарядным устройством, аккумулятором, распределением постоянного тока, мониторингом и применением на объекте.
HAGOE занимается производством источников питания и электрооборудования уже почти два десятилетия, а объем ее продукции охватывает системы питания постоянного тока и соответствующее электрооборудование.
The Платформа ГЖДВможет быть сконфигурирован для систем свинцово-кислотных, литиевых или никель-кадмиевых аккумуляторов в соответствии с требованиями проекта.
Зарядные модули, емкость аккумуляторов, фидерные цепи, модули мониторинга, коммуникационные интерфейсы и размеры шкафа могут быть указаны в соответствии с электротехническим проектом заказчика.
The HG-E5иHG-E6Системы мониторинга предоставляют интегрированный интерфейс для наблюдения за системой, архивных записей и связи.
HAGOE может работать с SLD клиентов, списками загрузки и техническими спецификациями для подготовки индивидуальных конфигураций и документации для закупок проекта.
HAGOE работает подИСО 9001, ИСО 14001иИСО 45001сертифицированные системы управления, поддерживающие контролируемое производство и документированные процедуры качества.
ХАГОЭ Электрические Технологии Лтд.
Основанная в 2008 году, компания HAGOE является профессиональным производителем систем электропитания постоянного тока, низковольтных распределительных устройств и сопутствующего электрооборудования. Благодаря системам управления, сертифицированным по стандартам ISO 9001, ISO 14001 и ISO 45001, HAGOE предоставляет надежные энергетические решения для подстанций, промышленных объектов и инфраструктурных проектов по всему миру.
The Платформа ГЖДВможно настроить длясвинцово-кислотные, литий и Ni-Cdаккумуляторные системы. При выборе батареи следует учитывать нагрузку постоянного тока, необходимое время резервного питания, температуру окружающей среды, условия технического обслуживания и технические характеристики проекта.
Да. HAGOE может предоставить конфигурации для различных требований к системе постоянного тока. Предоставленные данные конкретно охватывают110 В постоянного тока и 220 В постоянного тока, покаЗарядные шкафы постоянного тока 48 Вмогут быть спроектированы в соответствии с требуемыми характеристиками зарядки и аккумулятора.
Шкаф зарядного устройства в первую очередь предназначен для преобразования переменного/постоянного тока и зарядки аккумулятора.ГЖДВпредставляет собой интегрированную систему питания постоянного тока, которая может сочетать в себе модули зарядки, аккумуляторы, распределение постоянного тока, контроль изоляции, проверку аккумуляторов, сигнализацию и системную связь.
Да. Емкость зарядки, конфигурация аккумуляторов, питающие цепи, модули мониторинга, функции связи и размеры шкафа могут быть настроены в соответствии с проектом.СЛД, список загрузки и технические требования.
В зависимости от выбранной конфигурации система мониторинга может контролировать зарядные модули, состояние аккумуляторов, изоляцию ветвей, сигналы переключения, аварийные сигналы и рабочие записи. Он также может взаимодействовать с внешними системами черезRS232, RS485 или RJ45интерфейсы.
Да.МОДБУС, IEC61850 и CDTдоступны в качестве опций протокола связи. Фактический интерфейс и протокол должны быть подтверждены в соответствии с требованиями SCADA или системы автоматизации заказчика.
Зарядная емкость должна определяться с учетом нагрузки постоянного тока, емкости аккумулятора, требуемого времени зарядки и резервирования системы. HAGOE может порекомендовать подходящее количество зарядных модулей и номинальный ток после проверки данных нагрузки постоянного тока проекта.
Для инженерного предложения наиболее полезная информация включает в себяНапряжение системы постоянного тока, список нагрузки, тип и емкость батареи, необходимое время резервного питания, количество фидеров постоянного тока, требования к мониторингу и протокол связи. АнСЛДили техническая спецификация является предпочтительной, если таковая имеется.
