Распределительное устройство высокого напряжения 10 кВ

Распределительное устройство 10 кВ выполняет основные функции по приему, распределению, управлению и защите электрической энергии среднего напряжения. В отличие от низковольтных распределительных устройств на 380 В или 660 В, используемых в последующих распределительных устройствах, система на 10 кВ требует большего внимания к изоляции, устранению неисправностей, механической блокировке, разделению на отсеки и безопасности оператора.

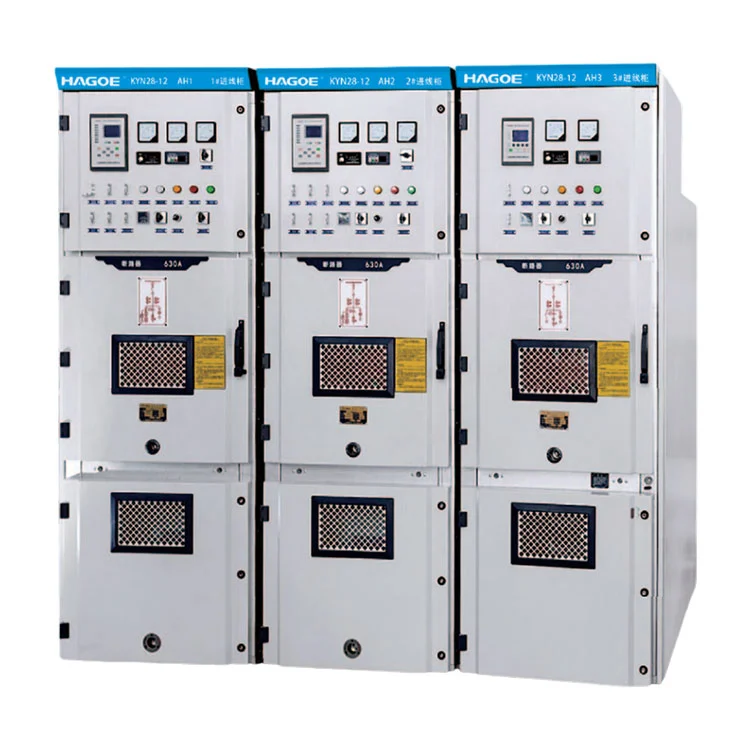

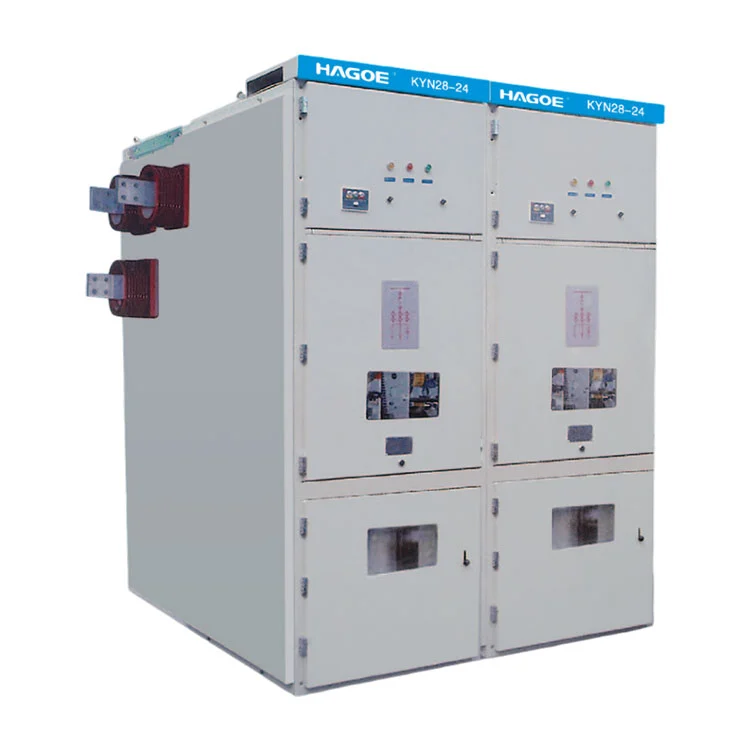

В распределительном устройстве высокого напряжения 10 кВ HAGOE KYN28-12 используется бронированная выдвижная металлическая конструкция, которая разделяет зоны автоматического выключателя, шин, кабелей и управления низковольтным оборудованием на специальные функциональные отсеки. Модельный ряд можно сконфигурировать для входящих и исходящих фидеров, шинных соединителей, приложений PT и других требований первичной системы.

Для промышленных предприятий, подстанций, крупных зданий и объектов инфраструктуры, требующих электропитания напряжением 10 кВ, правильная конфигурация распределительного устройства среднего напряжения важна не только для нормальной работы, но также для локализации неисправностей и технического обслуживания.

Зачем использовать съемную конструкцию KYN28-12?

Одной из ключевых характеристик KYN28-12 является еговыдвижная тележка с выключателем.

Вместо постоянной установки автоматического выключателя внутри шкафа он устанавливается как независимый передвижной функциональный блок. Для проектов, требующих периодической проверки, испытаний или замены выключателя, выдвижная конструкция может сократить объем работ по разборке на месте и обеспечить функциональное разделение первичного коммутационного оборудования от других частей шкафа.

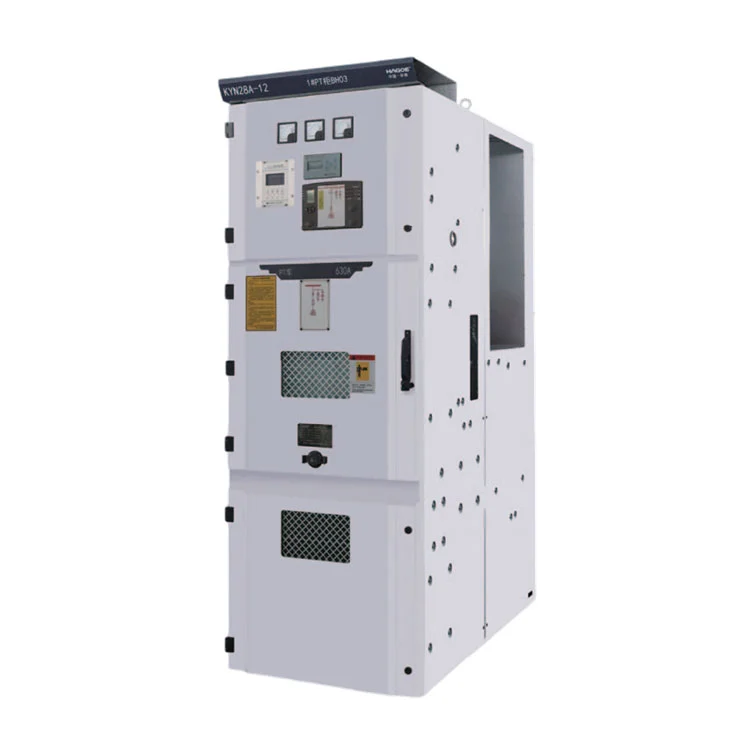

Распределительное устройство состоит в основном изфиксированный корпус шкафа и выдвижная тележка. Корпус и внутренние функциональные перегородки собираются с помощью болтовых соединений для создания четко определенных внутренних зон.

В зависимости от конфигурации проекта в распределительном устройстве могут быть установлены тележки с вакуумными выключателями или выключатели с фиксированной нагрузкой.

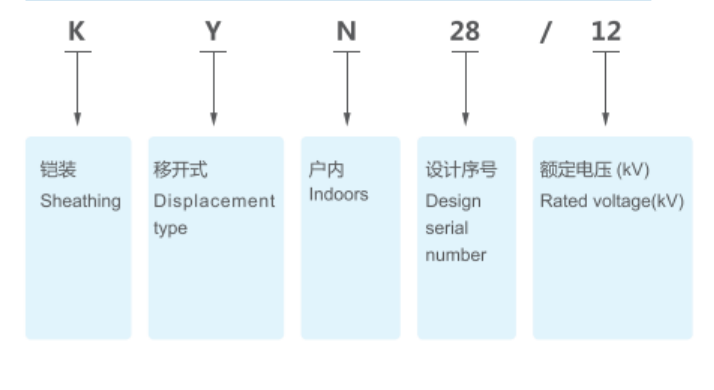

Определение модели

Технический параметр

Механическая блокировка и защита от неправильной эксплуатации.

Для оборудования на 10 кВ механическое проектирование — это не просто вопрос изготовления шкафа.Блокировка и контролируемые рабочие последовательностиявляются важными элементами конструкции распределительного устройства среднего напряжения.

KYN28-12 включает в себя механическую блокировку, которая координирует положение тележки, состояние автоматического выключателя и работу двери шкафа, помогая снизить риск неправильной работы.

Это особенно важно в системах среднего напряжения, поскольку неправильные операции переключения могут привести к повреждению оборудования, перебоям в подаче электроэнергии или серьезным угрозам безопасности. Поэтому при выборе распределительного устройства 10 кВ покупатели должны оценивать напряжение и ток, превышающие номинальные, в том числе:

Тип автоматического выключателя

Блокировочное устройство

Устройство заземления

Уровень изоляции

Дизайн отсека

Схема защиты и управления

Металлическая закрытая конструкция и защита IP4X.

KYN28-12 используетбронированная металлическая конструкция, с корпусом шкафа и внутренними перегородками, собранными на болтах.

Стандартный корпус обеспечиваетСтепень защиты IP4X, при этом степень защиты отсека выключателя IP2X при открытой двери отсека.

Внутренняя разделенная на отсеки конструкция обеспечивает функциональное разделение зон шин, автоматического выключателя и кабелей и помогает ограничить доступ к компонентам, находящимся под напряжением.

Поверхность шкафа покрыта пластиковым покрытием для повышения устойчивости к механическим воздействиям и коррозии. Требования к материалам шкафа и обработке поверхности также могут быть пересмотрены в соответствии с условиями проекта.

Конфигурация вакуумного выключателя

Вакуумное распределительное устройство среднего напряжения KYN28-12 может быть оснащено различными типами вакуумных выключателей в соответствии с требованиями проекта, включаяВД4, ВВС1, ВХ1, ВК и ЗН28серийные выключатели.

Вакуумные автоматические выключатели подходят для коммутации и защиты от неисправностей в системах среднего напряжения. В отличие от традиционных масляных выключателей, в вакуумных прерывателях не используется изолирующее масло в качестве дугогасительной среды, что приводит к различным требованиям к размерам оборудования, техническому обслуживанию и условиям эксплуатации.

HAGOE может сконфигурировать автоматический выключатель в соответствии с маркой, указанной заказчиком, техническими спецификациями проекта и требованиями целевого рынка, вместо того, чтобы заставлять одну конфигурацию выключателя для каждого проекта.

Как выбрать шинную систему?

KYN28-12 может применяться в:

Системы с одной шиной
Относительно простая конфигурация для обычных распределительных систем 10 кВ.

Секционированные системы с одной шиной
Секционирование шин может повысить эксплуатационную гибкость и позволить системе работать в соответствии с различными условиями нагрузки и питания.

Системы с двойной шиной
Подходит для проектов, требующих большей гибкости в схемах коммутации и эксплуатации источника питания.

Соответствующая конфигурация шин должна определяться на основе конструкции первичной подстанции, классификации нагрузки, схемы резервного питания и философии эксплуатации, а не просто выбирать наиболее сложную конфигурацию.

Технические отличия от обычного низковольтного распределительного устройства

Когда проект распределяет мощность из сети 10 кВ в низковольтную систему 380 В/400 В, распределительное устройство 10 кВ и распределительное устройство низкого напряжения обычно работаютразличные функции на разных уровнях электрической сети.

Например:

Распределительное устройство высокого напряжения 10 кВ
Получает, распределяет, контролирует и защищает источник питания среднего напряжения.

Трансформатор
Преобразует среднее напряжение 10 кВ в напряжение, необходимое для последующих низковольтных систем.

Распределительное устройство низкого напряжения GGD/GCS/MNS
Обеспечивает распределение низкого напряжения, управление MCC, а также последующие электродвигатели и силовые нагрузки.

Поэтому распределительное устройство 10кВ не следует рассматривать просто как «высоковольтный вариант» низковольтного шкафа. Он относится к другому уровню напряжения и архитектуре защиты в системе распределения электроэнергии.

Среда применения и инженерные границы

Standard service conditions include:

• Температура окружающего воздуха:от -15°С до +40°С
• Среднесуточная относительная влажность:≤95%
• Среднемесячная относительная влажность:≤90%
• Высота:≤2000м
• Сейсмическая интенсивность:≤8°
• Оборудование не следует устанавливать в местах с опасностью пожара или взрыва, сильным загрязнением, сильной химической коррозией или сильной вибрацией.

Для высотных объектов, прибрежных зон, морских платформ или других особых сред требования к изоляции, защите от повышения температуры, защите от коррозии и адаптации к окружающей среде должны быть подтверждены во время подготовки технического соглашения.

Контроль качества

Контроль качества распределительных устройств среднего напряжения не может основываться только на окончательном визуальном осмотре. ХАГОЭ работает подISO9001, ISO14001 и ISO45001системы управления и применяет контроль процессов от поступления материалов и механического изготовления до сборки компонентов и полного тестирования шкафа.

Для распределительного устройства высокого напряжения KYN28-12 10 кВ ключевые контрольные точки включают в себя:

Размеры шкафа и механическая прочность

Конструкция отсека и класс защиты

Эксплуатация грузовика с автоматическим выключателем

Шинная сборка и первичные соединения

Вторичная проводка управления

Система заземления

Зазор изоляции

Заводские электрические испытания

Конструкторская документация изделия охватывает применимыеТребования IEC, GB и соответствующих международных стандартов. Конкретные стандарты и элементы тестирования могут быть подтверждены в соответствии с рынком назначения и техническими спецификациями проекта.

Часто задаваемые вопросы

1. Для чего используется распределительное устройство высокого напряжения 10 кВ?

Распределительное устройство высокого напряжения 10 кВ используется для приема, распределения, управления, мониторинга и защиты электроэнергии среднего напряжения на подстанциях, промышленных предприятиях, инфраструктурных проектах и ​​других распределительных устройствах 10 кВ.

2. Что такое распределительное устройство KYN28-12?

KYN28-12 — это бронированное выдвижное распределительное устройство в металлическом корпусе, предназначенное для трехфазных систем переменного тока напряжением 3,6–12 кВ и обычно оснащенное выкатными тележками с вакуумными выключателями.

3. Можно ли использовать KYN28-12 на подстанции 10 кВ?

Да. Распределение 10 кВ является типичным применением для KYN28-12. Входящие, исходящие, шиносоединительные и другие функциональные панели могут быть настроены в соответствии с первичной системой подстанции.

4. Какие автоматические выключатели можно устанавливать в вакуумном распределительном устройстве среднего напряжения KYN28-12?

В соответствии с конфигурацией изделия в KYN28-12 могут быть установлены вакуумные выключатели VD4, VVS1, VH1, VK и ZN28, а также выключатели фиксированной нагрузки в соответствии с требованиями проекта.

5. Какова степень защиты KYN28-12?

Стандартный корпус обеспечивает степень защиты IP4X. Отсек автоматического выключателя обеспечивает защиту IP2X, когда его дверь открыта.

6. Какие существуют схемы расположения шин?

KYN28-12 может быть сконфигурирован для одношинной, секционированной одинарной и двойной шинной системы, в зависимости от требуемой надежности электропитания и схемы работы.
