Распределительное устройство высокого напряжения 35 кВ

Системы 35 кВ обычно используются на крупных промышленных объектах, региональных подстанциях, объектах электроэнергетики и других объектах, требующих более высокой мощности передачи и распределения электроэнергии. По сравнению с системами на 10 кВ, распределительное устройство на 35 кВ требует большего внимания к координации изоляции, пути утечки, характеристикам переключения, механической надежности и эксплуатационной безопасности.

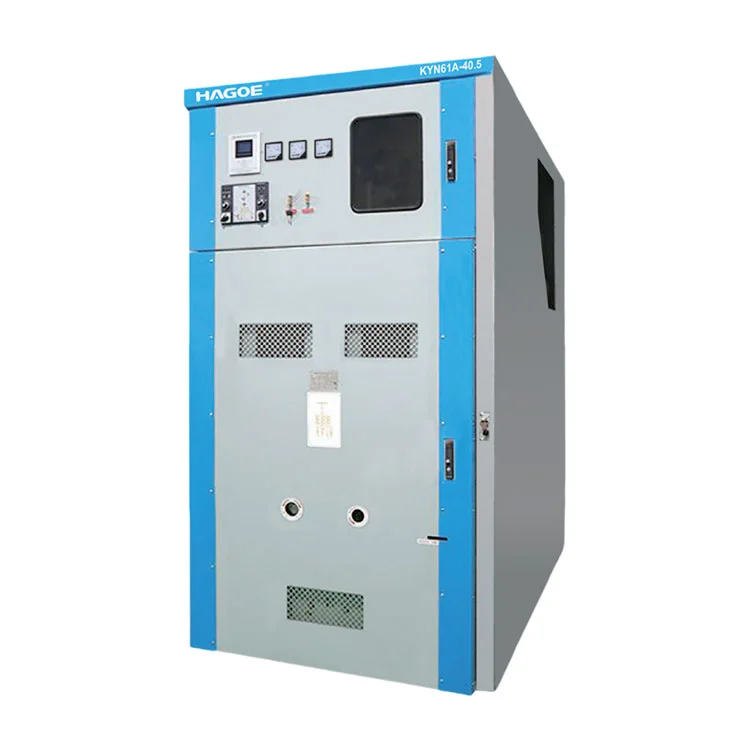

Хаго ЭлектрикKYN61-40.5 Распределительное устройство высокого напряжения 35 кВимеет бронированную, выкатную, металлическую конструкцию. Основные функциональные секции, в том числе отсек автоматического выключателя, шинопровода, кабельного подключения и управления, выполнены в виде отдельных функциональных зон для обеспечения организованной эксплуатации и технического обслуживания.

Выдвижная конструкция особенно подходит для распределительных систем, требующих регулярного переключения и технического обслуживания. Тележку с выключателем можно перемещать между рабочим и испытательным положениями в соответствии с требованиями эксплуатации и технического обслуживания, что помогает снизить влияние обслуживания оборудования на всю распределительную систему.

Структурный дизайн для более безопасного обслуживания

В конструкции распределительного устройства высокого напряжения 35 кВ основное внимание уделяется не только защите корпуса, но и внутреннему управлению высоковольтными функциональными зонами посредствомметаллический корпус, броневая перегородка и выдвижная конструкция.

Для инженерных приложений эта конфигурация отвечает трем практическим требованиям.

Функциональное разделение:Высоковольтные шины, автоматические выключатели и зоны подключения кабелей расположены в виде отдельных секций, что помогает обеспечить четкое разделение между различными электрическими функциями.

Доступ для обслуживания:Выдвижная тележка с выключателем позволяет операторам и обслуживающему персоналу перемещать выключатель в необходимое положение для проверки или обслуживания без демонтажа всего корпуса распределительного устройства.

Эксплуатационная безопасность:Металлическая конструкция обеспечивает физическое отделение от внутренних компонентов, находящихся под напряжением. Механическое расположение также можно согласовать с требованиями проекта к электрической и механической блокировки.

Распределительное устройство 35 кВ – это больше, чем обычный распределительный шкаф. В зависимости от основной электрической конструкции его можно сконфигурировать для входных фидеров, отходящих фидеров, шинных соединителей и других функциональных цепей. Он работает вместе с реле защиты, системами измерения, мониторинга и автоматизации для контроля и распределения электроэнергии.

Типичные области применения включают в себя:

• Входящие и отходящие фидеры подстанции 35кВ
• Системы распределения высокого напряжения для промышленных объектов
• Вспомогательные электроэнергетические и распределительные системы на электростанциях
• Горнодобывающие и крупные производственные мощности
• Региональные электрораспределительные установки
• Высоковольтные системы, требующие частого переключения

Для крупных проектов компания Hagoe Electric может подобрать конфигурацию распределительного устройства в соответствии с мощностью системы, параметрами короткого замыкания, расположением фидеров, требованиями защиты и доступным пространством для установки, а не выбирать шкаф только на основе номинального напряжения.

Технический параметр

Среда обслуживания

• Температура окружающей среды:Верхний предел+40°С, при этом среднесуточное значение не превышает+35°С; нижний предел-15°С.
• Высота: ≤ 2000 м.
• Относительная влажность:Среднесуточное значение не превышает95%; среднемесячное значение, не превышающее90%.
• Интенсивность землетрясения:Не превышая8°.
• Давление водяного пара:Среднесуточное значение не превышает2,2 кПа; среднемесячное значение, не превышающее1,8 кПа.
• Условия окружающей среды:Место установки должно быть свободно отопасность пожара и взрыва, сильное загрязнение окружающей среды, химическая коррозия и сильная вибрация..

Почему именно выкатное распределительное устройство на 35 кВ?

Для инженерных поставок ни стационарное, ни выдвижное высоковольтное распределительное устройство не является универсальным решением. Соответствующая конфигурация зависит отстратегия технического обслуживания, непрерывность работы, частота переключения и требования к обслуживанию.

К основным преимуществам выдвижной конфигурации 35 кВ относятся:

Повышенная гибкость обслуживания:Тележку с выключателем можно вывести из рабочего положения для осмотра и обслуживания.

Модульная функциональная конфигурация:Несколько панелей могут быть настроены для входящих фидеров, отходящих фидеров, шинных соединителей и других цепей в рамках одного проекта.

Пригодность для более крупных распределительных систем:Несколько панелей распределительного устройства могут быть объединены в интегрированную распределительную систему для подстанций, промышленных парков и крупных промышленных объектов.

По этой причине при выборе распределительного устройства высокого напряжения 35 кВ следует учитыватьноминальное напряжение, номинальный ток, отключающая способность при коротком замыкании, кратковременно выдерживаемый ток, пиковый выдерживаемый ток, требования к изоляции, условия установки и конфигурация защиты, а не сравнивать только размеры шкафа или покупную цену.

Инженерная настройка и техническая поддержка

С момента своего создания в 2008 году,Компания Компания Hagoe Electric Technology Co., Ltd.специализируется на передаче и распределении энергии, силовой электронике и новом энергетическом электрооборудовании. Сболее 18 лет опыта работы в отрасли и более 34 национальных патентовКомпания разработала интегрированную систему исследований и разработок, производства, тестирования и международного обслуживания.

Для проектов распределительных устройств 35 кВ наша инженерная поддержка охватывает не только производство оборудования. На основе основной информации о системе клиента наша техническая группа может помочь:

Параметры системы → Конфигурация распределительного устройства → Первичная схема → Вторичная защита → Расположение панелей → Условия монтажа → Заводские испытания → Сдача проекта

Производственная база оснащенаСтанки лазерной резки Trumpf, гибочные станки с ЧПУ AMADA, автоматизированное штамповочное оборудование и оборудование для электрических испытаний., поддержка изготовления шкафов, производство конструкций и тестирование продукции.

Hagoe Electric также работает в соответствии с системами управления ISO9001, ISO14001 и ISO45001 и поддерживает возможности соответствия продукции, включая CCC, CE, CB и RoHS, предоставляя сопроводительную документацию для проектов на различных рынках.

Часто задаваемые вопросы

1. Что такое распределительное устройство высокого напряжения 35 кВ?

Распределительное устройство высокого напряжения 35 кВ представляет собой бронированное выдвижное высоковольтное распределительное устройство переменного тока в металлическом корпусе, предназначенное для трехфазных систем переменного тока напряжением 40,5 кВ, частотой 50 Гц. Он в основном используется для приема, распределения, управления, защиты и мониторинга электроэнергии.

2. Где обычно используется распределительное устройство 35 кВ?

Типичные области применения включают электростанции, подстанции, крупные промышленные объекты, горнодобывающие предприятия и другие объекты, требующие приема и распределения электроэнергии класса 35 кВ.

3. Зачем использовать выкатное распределительное устройство?

Выдвижная конструкция облегчает обслуживание, тестирование и замену автоматических выключателей, одновременно поддерживая стандартизированное управление оборудованием в крупных распределительных системах.

4. Какие условия окружающей среды поддерживает внутренняя панель распределительного устройства vcb KYN61-40,5 33 кВ?

Стандартные условия эксплуатации включают высоту до 2000 м и диапазон температур окружающей среды от -15°C до +40°C, а также заданную влажность и условия окружающей среды. Особые условия окружающей среды должны быть подтверждены во время проектирования.

5. Может ли компания Hagoe Electric настроить распределительное устройство на 35 кВ?

Да. Конфигурация шкафа, расположение входящих и отходящих фидеров, первичные электрические схемы, вторичные конфигурации управления и защиты могут быть адаптированы к требованиям проекта.

6. Какие документы можно предоставить по проекту 35кВ?

В зависимости от требований проекта Hagoe Electric может предоставить техническую документацию, сертификационные документы, отчеты об инспекциях, заводскую документацию и соответствующие инженерные файлы для технической проверки, закупок и приемки проекта.
