Ключевое различие междуонлайн ИБПа обычный резервный ИБП – это если нагрузка непрерывно питается через инвертор ИБП.

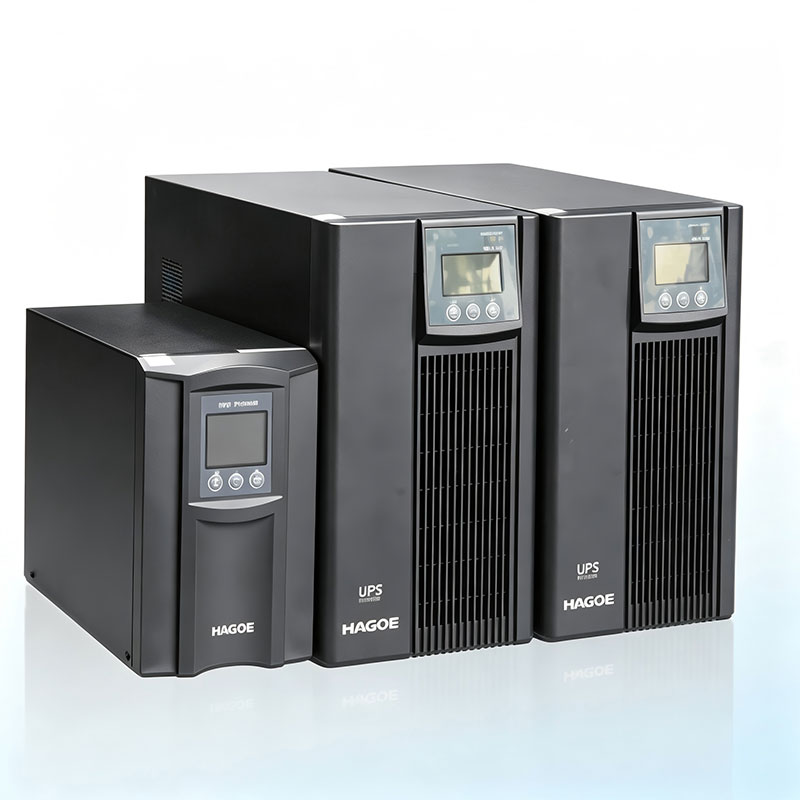

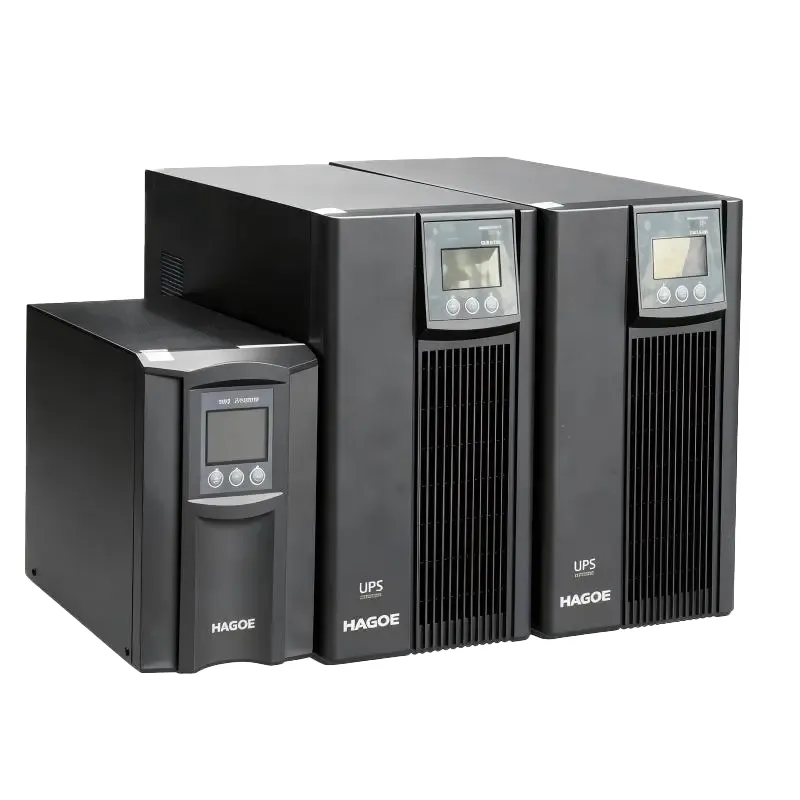

The Высокочастотный онлайн-ИБПиспользуетонлайн-топология с двойным преобразованием. В нормальных условиях электросети входная мощность переменного тока проходит через выпрямитель и звено постоянного тока, а затем преобразуется обратно в стабильный выходной переменный ток через инвертор. Когда электроснабжение выходит из строя, батарея продолжает питать инвертор без прерывания передачи, которое характерно для обычных резервных систем ИБП.
Таким образом, эта архитектура подходит для серверов, медицинского оборудования, финансовых терминалов и прецизионных инструментов, чувствительных к нарушениям качества электроэнергии.
Оригинальная информация о продукте
Диапазон мощности:
ХК1 ~ 10 кВА, один вход и один выход
H3C10~30кВА три входа и один выход
H3C310~100кВА три входа и три выхода
Высокочастотный онлайн-тип,нулевое время переключения
Оригинальная информация о продукте
Область применения: компьютерные центры обработки данных, медицинское оборудование, финансовые и бизнес-центры, точное оборудование и т. д.
Оригинальная информация о продукте
Конструкция онлайнового типа с двойным переключением делает выход ИБПисточник питания с чистой синусоидойс отслеживанием частоты, стабильным напряжением с фазовой синхронизацией, фильтрованным шумом и отсутствием помех от колебаний электросети, поэтому ИБП обеспечивает более комплексную и совершенную защиту оборудования пользователей.
Оригинальная информация о продукте
Используется микропроцессорное управление, непосредственно генерирующее высокочастотную широтно-импульсную модуляцию (ШИМ) для управления инвертором ИБП, что упрощает схему управления ИБП и повышает стабильность ИБП.Цифровая технология управлениядля повышения надежности ИБП, машин более 5 тыс.встроенные выходные разделительные трансформаторы.
Оригинальная информация о продукте
A широкое входное напряжениеможно избежать частого переключения на питание от батареи из-за больших изменений напряжения в сети, что подходит для районов с плохим энергоснабжением. Диапазон входных частот45-55 Гц, что гарантирует стабильную работу всех видов топливных генераторов и удовлетворение требований пользователей к масляным машинам.
Оригинальная информация о продукте
Он имеетСамодиагностика при включениифункция, позволяющая избежать риска сбоя, вызванного скрытыми проблемами ИБП. Он имеет несколько функций защитыЗащита от повышенного/пониженного напряжения на входе переменного тока, защита от перегрузки/короткого замыкания на выходе, защита от перегрева инвертора, раннее предупреждение о пониженном напряжении аккумулятора, защита от перезаряда аккумулятораи так далее, при этом стабильность и надежность работы системы гарантированы.
Оригинальная информация о продукте
ЧерезRS232интерфейс и интеллектуальное программное обеспечение для мониторинга ИБП, он может взаимодействовать с компьютером, а различные параметры ИБП могут четко отображаться на интерфейсе связи.SNMP-адаптерыопционально, ИБП имеет функцию удаленного управления сетью для мгновенного предоставления данных ИБП и информации о питании, а также связи и управления через различные сетевые операционные системы.
| Параметр | ХК1К / ХК1КС | ХК2К / ХК2КС | ХК3К / ХК3КС | ХК6К / ХК6КС | ХК10К / ХК10КС | ХК15KS | ХК20KS |
|---|---|---|---|---|---|---|---|
| Номинальная мощность | 1000 ВА/800 Вт | 2000ВА/1600Вт | 3000ВА/2400Вт | 6000ВА/4,8кВт | 10кВА/8кВт | 15кВА/12кВт | 20кВА/16кВт |
| Номинальное напряжение | 220/230 В переменного тока опционально | 220/230 В переменного тока опционально | 220/230 В переменного тока опционально | 220/230 В переменного тока опционально | 220/230 В переменного тока опционально | 220/230 В переменного тока опционально | 220/230 В переменного тока опционально |
| Номинальная частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц |
| Диапазон входного напряжения | При нагрузке <70 %: 115±5–295±5 В переменного тока; При нагрузке ≥70%: 160±5–295±5 В переменного тока. | Такой же | Такой же | 176–276 В переменного тока | 176–276 В переменного тока | 176–276 В переменного тока | 176–276 В переменного тока |
| Диапазон входных частот | 45–55 Гц | 45–55 Гц | 45–55 Гц | 45–55 Гц | 45–55 Гц | 45–55 Гц | 45–55 Гц |
| Коэффициент мощности | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Выходной изолирующий трансформатор | — | — | — | Встроенный | Встроенный | Встроенный | Встроенный |
| Диапазон выходного напряжения | 220 В переменного тока ±1% | 220 В переменного тока ±1% | 220 В переменного тока ±1% | 220 В переменного тока ±1% | 220 В переменного тока ±1% | 220 В переменного тока ±1% | 220 В переменного тока ±1% |
| Диапазон выходной частоты (режим батареи) | 50 Гц ±0,05% | 50 Гц ±0,05% | 50 Гц ±0,05% | 50 Гц ±0,05% | 50 Гц ±0,05% | 50 Гц ±0,05% | 50 Гц ±0,05% |
| Форма выходного сигнала – линейная нагрузка | искажение ≤3% | искажение ≤3% | искажение ≤3% | искажение ≤3% | искажение ≤3% | искажение ≤3% | искажение ≤3% |
| Форма выходного сигнала – нелинейная нагрузка | искажение ≤6% | искажение ≤6% | искажение ≤6% | искажение ≤6% | искажение ≤6% | искажение ≤6% | искажение ≤6% |
| Перегрузочная способность | 110–150%: 5 мин, затем переключение на байпас; >150%: 30 с, затем переключение на байпас | Такой же | Такой же | 105–130 %: сигнализация на 10 минут, затем переключение на байпас; >130%: сигнал тревоги в течение 1 с и переключение в режим байпаса; выход закрывается через 1 минуту | Такой же | Такой же | Такой же |
| Пиковый пик-фактор | 3:1 (макс.) | 3:1 (макс.) | 3:1 (макс.) | 3:1 (макс.) | 3:1 (макс.) | 3:1 (макс.) | 3:1 (макс.) |
| Напряжение батареи | Стандарт: 24 В постоянного тока; Расширенный: 36 В постоянного тока | Стандарт: 48 В постоянного тока; Расширенный: 72 В постоянного тока | Стандарт: 72 В постоянного тока; Расширенный: 96 В постоянного тока | 192 В постоянного тока; 240 В постоянного тока опционально | 192 В постоянного тока; 240 В постоянного тока опционально | 192 В постоянного тока; 240 В постоянного тока опционально | 192 В постоянного тока; 240 В постоянного тока опционально |
| Время переключения (Сеть → Аккумулятор) | 0 мс | 0 мс | 0 мс | 0 мс | 0 мс | 0 мс | 0 мс |
| Коммуникационный интерфейс | RS232; SNMP опционально | RS232; SNMP опционально | RS232; SNMP опционально | RS232; SNMP опционально | RS232; SNMP опционально | RS232; SNMP опционально | RS232; SNMP опционально |
| Рабочая температура | от -20°С до +55°С* | от -20°С до +55°С* | от -20°С до +55°С* | от -20°С до +55°С* | от -20°С до +55°С* | от -20°С до +55°С* | от -20°С до +55°С* |
| Относительная влажность | 0–95 %, без конденсации | 0–95 %, без конденсации | 0–95 %, без конденсации | 0–95 %, без конденсации | 0–95 %, без конденсации | 0–95 %, без конденсации | 0–95 %, без конденсации |
| Температура хранения | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С |
| Высота | До 1500 м | До 1500 м | До 1500 м | До 1500 м | До 1500 м | До 1500 м | До 1500 м |
| Габариты (Ш×Д×В, мм) | 360×147×220 | 440 × 192 × 340 | 440 × 192 × 340 | 369 × 190 × 688 | 442 × 190 × 688 | 592 × 250 × 826 | 592 × 250 × 826 |
| Вес нетто (кг) | Стандарт: 8,5; Расширенный: 11,9 | Стандарт: 16; Расширенный: 22,0 | Стандарт: 18,2; Расширенный: 27,9 | Стандарт: 51; Расширено: 62 | Стандарт: 55; Расширено: 63 | Пожалуйста, проконсультируйтесь с нами | Пожалуйста, проконсультируйтесь с нами |
| Стандарт реализации | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 |
Примечания:
| Параметр | ХК6KS | ХК10KS | ХК15KS | ХК20KS | ХК30KS |
|---|---|---|---|---|---|
| Номинальная мощность | 6кВА/4,8кВт | 10кВА/8кВт | 15кВА/12кВт | 20кВА/16кВт | 30кВА/24кВт |
| Номинальное напряжение | 380/400 В переменного тока опционально | 380/400 В переменного тока опционально | 380/400 В переменного тока опционально | 380/400 В переменного тока опционально | 380/400 В переменного тока опционально |
| Номинальная частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц |
| Диапазон входного напряжения | 285–475 В переменного тока | 285–475 В переменного тока | 285–475 В переменного тока | 285–475 В переменного тока | 285–475 В переменного тока |
| Диапазон входных частот | 45–55 Гц | 45–55 Гц | 45–55 Гц | 45–55 Гц | 45–55 Гц |
| Коэффициент мощности | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Диапазон выходного напряжения | 220 В переменного тока ±1% | 220 В переменного тока ±1% | 220 В переменного тока ±1% | 220 В переменного тока ±1% | 220 В переменного тока ±1% |
| Диапазон выходной частоты (режим батареи) | 50 Гц ±0,05% | 50 Гц ±0,05% | 50 Гц ±0,05% | 50 Гц ±0,05% | 50 Гц ±0,05% |
| Форма выходного сигнала – линейная нагрузка | <3% | <3% | <3% | <3% | <3% |
| Форма выходного сигнала – нелинейная нагрузка | <4% | <4% | <4% | <4% | <4% |
| Перегрузочная способность | 105–130 %: 10 мин, затем переключение на байпас; >130%: сигнал тревоги в течение 1 секунды, затем переключение в режим байпаса; выход отключается через 1 минуту. После устранения перегрузки ИБП автоматически возвращается в инверторный режим. | Такой же | Такой же | Такой же | Такой же |
| Пиковый пик-фактор | 3:1 (макс.) | 3:1 (макс.) | 3:1 (макс.) | 3:1 (макс.) | 3:1 (макс.) |
| Напряжение батареи | 192 В постоянного тока/240 В постоянного тока опционально | 192 В постоянного тока/240 В постоянного тока опционально | 192 В постоянного тока/240 В постоянного тока опционально | 192 В постоянного тока/240 В постоянного тока опционально | 192 В постоянного тока/240 В постоянного тока опционально |
| Время переключения | 0 мс | 0 мс | 0 мс | 0 мс | 0 мс |
| Коммуникационный интерфейс | — | — | — | — | — |
| Рабочая температура | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С |
| Относительная влажность | 0–95 %, без конденсации | 0–95 %, без конденсации | 0–95 %, без конденсации | 0–95 %, без конденсации | 0–95 %, без конденсации |
| Температура хранения | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С | от -20°С до +55°С |
| Высота | Выше 1500 м: требуется снижение мощности. | Выше 1500 м: требуется снижение мощности. | Выше 1500 м: требуется снижение мощности. | Выше 1500 м: требуется снижение мощности. | Выше 1500 м: требуется снижение мощности. |
| Стандарт реализации | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 | ЯД/Т 1095-2000 |
Примечание. В исходном изображении поля «Интерфейс связи», «Рабочая среда» и «Физические свойства» остаются пустыми, поэтому я не добавил неподдерживаемые характеристики.
Выбор мощности высокочастотного онлайн-ИБП должен основываться на фактической нагрузке, а не просто на количестве устройств.
Шаг 1 – Рассчитайте фактическую нагрузку
Во-первых, определите фактические требования к питанию серверов, сетевого оборудования, медицинских устройств, систем управления и других критических нагрузок.
Шаг 2 – Рассмотрите будущее расширение
Если в будущем планируется расширить центр обработки данных или серверное помещение, следует зарезервировать достаточную мощность, чтобы избежать работы ИБП с полной нагрузкой в течение длительного времени.
Шаг 3. Подтвердите конфигурацию ввода и вывода.
The серия ХКподходит для сценариев однофазного входа/однофазного выхода, в то время каксерия H3Cподдерживает конфигурации как трехфазный вход/однофазный выход, так и трехфазный вход/трехфазный выход. Для крупномасштабных проектов режимы ввода и вывода должны быть подтверждены на основе архитектуры системы распределения электроэнергии.
Шаг 4 – Определите время резервного питания от батареи
Номинальная мощность ИБП и время автономной работы от батареи — это разные параметры. Емкость определяет нагрузку, которую может поддерживать ИБП, тогда как аккумуляторная батарея в первую очередь определяет продолжительность электропитания во время отключения электроэнергии.
Шаг 5 – Проверьте совместимость генератора
Если проект включает дизельные генераторы или другое генерирующее оборудование, работающее на топливе, проверьте входную частоту и выходные характеристики генератора. Эта серия продуктов поддерживает диапазон входных частот45–55 Гц, что делает его пригодным для применений с генераторным питанием.
Для групп закупок решение должно основываться на фактических электрических условиях:
Выбирайте высокочастотный ИБП, если:
Рассмотрите низкочастотный ИБП, если:
Не существует универсального ответа, что высокая частота всегда лучше низкой. Для профессионального выбора ИБП HAGOE рекомендует оценитьпрофиль фактической нагрузки, максимальная нагрузка, процент нелинейной нагрузки, пусковой ток двигателя, необходимое время резервного питания, характеристики генератора, условия окружающей среды и возможность будущего расширения.перед выбором архитектуры ИБП.
ДляВысокочастотный онлайн-ИБПВ проектах инженерная группа HAGOE может помочь с выбором мощности, конфигурацией входов/выходов, определением размеров батарей и разработкой индивидуальной системы в соответствии с требованиями заказчика.
Центры обработки данных требуют высокого уровня бесперебойности и качества электроэнергии.Высокочастотный онлайн-ИБПиспользует онлайн-архитектуру двойного преобразования для непрерывного снабжения критически важных ИТ-нагрузок регулируемой мощностью, в то время какRS232и необязательноSNMPподдержка связи, удаленный мониторинг.
Медицинское оборудование может быть чувствительно к перебоям в питании. ИБП может применяться в медицинских информационных системах, точном медицинском оборудовании и других критических нагрузках, требующих стабильного резервного питания и защиты качества электроэнергии.
Серверы, сетевое оборудование и терминалы передачи данных в финансовых учреждениях, офисах и бизнес-центрах требуют непрерывной работы. ИБП обеспечивает резервное питание от батареи и удаленный мониторинг, помогая снизить влияние перебоев в электроснабжении на бизнес-системы.
Колебания напряжения, электрические помехи и перебои в подаче электроэнергии могут повлиять на точность приборов и контрольное оборудование. Архитектура онлайн-ИБП обеспечивает регулируемый источник питания за счет двойного преобразования.
HAGOE обеспечивает поддержку на протяжении всего цикла закупок, а не только поставляет шкафы ИБП.
Предварительная продажа:техническая консультация, выбор продукции, подбор мощности, разработка индивидуального решения, выборочные испытания и тендерная документация.
Во время производства:отслеживание производства, документация по контролю качества, координация логистики и экспортная документация.
Установка:Руководства по установке на английском языке, удаленное техническое руководство и поддержка при вводе в эксплуатацию. В случае более крупных проектов инженеры могут участвовать в установке и вводе в эксплуатацию на месте в соответствии с объемом проекта.
Послепродажное обслуживание: a 2-летняя гарантияи пожизненное обслуживание, удаленное устранение неисправностей, поставка запасных частей и техническая поддержка доступны в соответствии с сервисной политикой компании.
Основан в2008HAGOE — производитель электрооборудования в Вэньчжоу, провинция Чжэцзян, объединяющий исследования и разработки, проектирование, производство, продажи и глобальное обслуживание. Компания имеет уставный капитал в размере51 миллион юаней, профессиональная команда инженеров и современная производственная база, с34+ национальных патента.

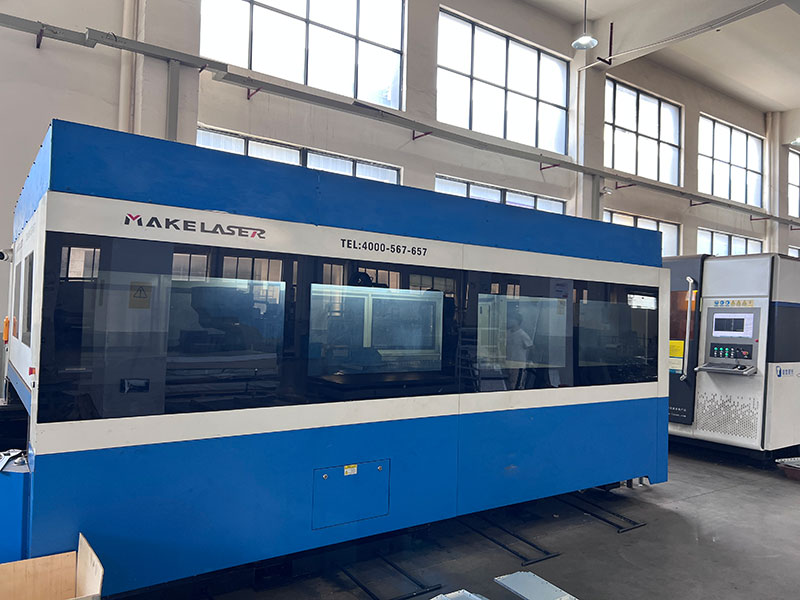

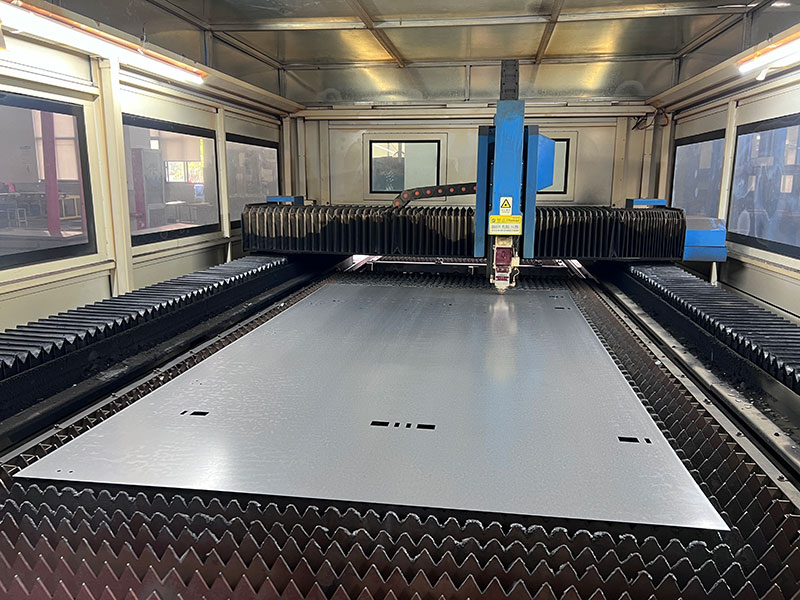

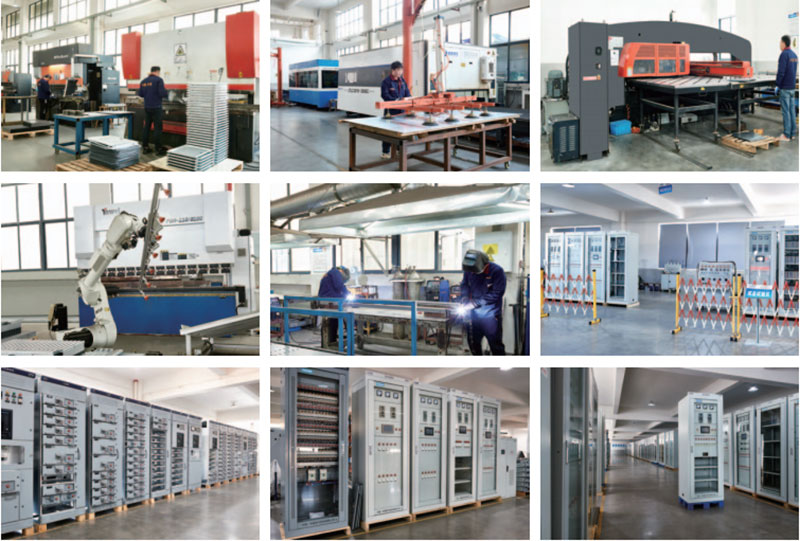

Производственная система включает в себяСтанки лазерной резки TRUMPF, гибочные станки с ЧПУ AMADA, автоматизированное оборудование для штамповки револьверных головок, производственные линии SMT и интеллектуальные системы испытаний на старение, а также оборудование для испытаний на электромагнитную совместимость, защиту IP и испытания на воздействие окружающей среды.
ХАГОЭ работает подISO9001, ISO14001 и ISO45001системы управления. В зависимости от применимого объема продукции компания поддерживаетCCC, CE, CB и RoHS-соответствие требованиям и разрабатывает продукцию в соответствии с применимыми требованиями GB и IEC.
Анонлайн ИБПиспользует архитектуру двойного преобразования, при которой нагрузка непрерывно питается через инвертор. Обычный резервный ИБП обычно переводит нагрузку на питание от батареи только тогда, когда электроснабжение выходит из строя.
Да.Серия ХКпредставляет собой высокочастотный онлайн-ИБП, охватывающий1–10 кВАКонфигурации с одним входом и одним выходом.
The Серия H3Cобложки10–30 кВАконфигурации с тремя входами и одним выходом иH3C3-10–100КВАконфигурации с тремя входами и тремя выходами.
Да. В спецификации продукта данная серия описывается каквысокочастотный онлайн-тип с нулевым временем переключения.
Указанный диапазон входных частот:45–55 Гц, что делает систему подходящей для работы в средах с генераторным питанием. Мощность генератора, стабильность выходной мощности и требования к входу ИБП по-прежнему следует проверять для каждого проекта.
Да. ИБП поддерживаетRS232программное обеспечение для связи и интеллектуального мониторинга, а также опциональноеSNMP-адаптеробеспечивает удаленное управление сетью.
Функции защиты включают в себяЗащита от повышенного/пониженного напряжения на входе переменного тока, защита от перегрузки/короткого замыкания на выходе, защита от перегрева инвертора, предупреждение о пониженном напряжении аккумулятора и защита от перезаряда аккумулятора.
