Разница междумодульный ИБПТрадиционный ИБП башенного типа – это не просто конструкция шкафа. Он предполагает другой подход к конфигурации мощности, резервированию и обслуживанию.
Обычный ИБП обычно представляет собой полноценный блок питания. Когда нагрузка увеличивается, пользователю может потребоваться добавить еще одну систему ИБП или заменить существующий блок на более крупную модель. Амодульный ИБПобъединяет силовые модули, системы управления и связанные функции в расширяемую архитектуру, позволяя настраивать мощность в соответствии с текущей нагрузкой и планом будущего расширения.
Для центров обработки данных и коммуникационных помещений это может изменить процесс закупок ИБП: от определения размеров всей системы с учетом будущего максимального спроса на начальном этапе до постепенного расширения мощности по мере увеличения фактической нагрузки.

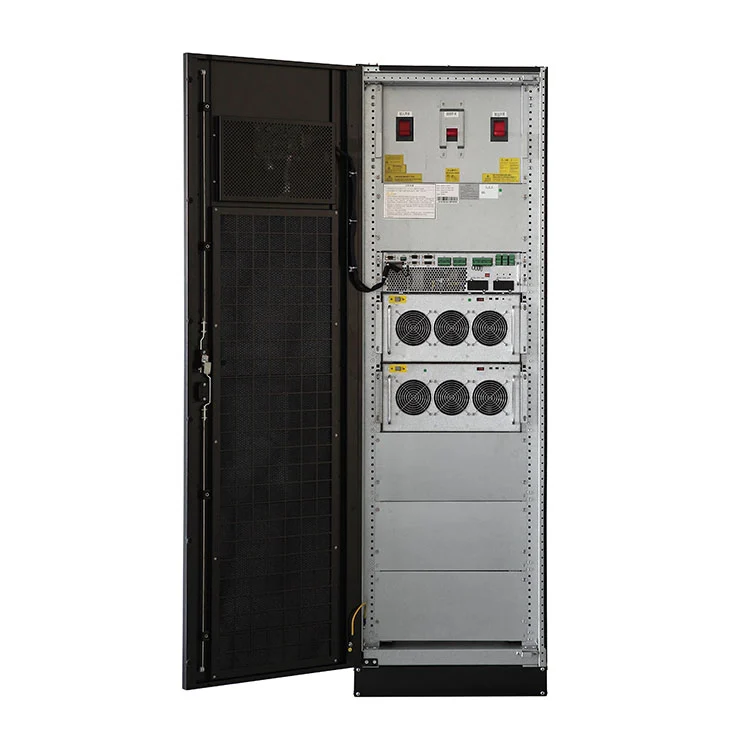

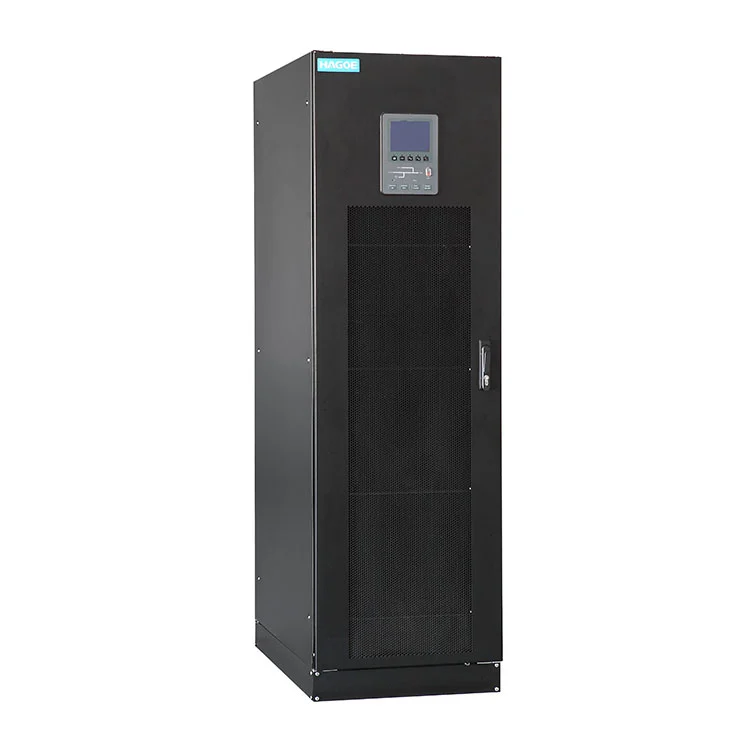

Модульный ИБПсочетает в себе технические характеристики традиционных систем ИБП башенного типа с требованиями модульности современных центров обработки данных и аппаратных. Он принимаетТехнология цифрового управления DSPиМодульная конструкция с резервированием Н+Х, что позволяет пользователям гибко настраивать систему в соответствии с фактическими требованиями нагрузки. Один модуль обеспечивает мощность20кВА, а емкость до200кВА на шкафЭто может быть достигнуто путем параллельного подключения нескольких модулей.
Реализуя модульную конструкцию, система значительно повышает надежность, применимость и ремонтопригодность ответственного энергетического оборудования, что делает ее подходящим выбором для различных отраслей промышленности с требованиями к высоконадежному электроснабжению.
| Категория | Параметр | Спецификация |
|---|---|---|
| Модель | Модель | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Основной вход | Входное напряжение | 380 В переменного тока / 400 В переменного тока / 415 В переменного тока |
| Входная частота | 50/60 Гц | |
| Коэффициент мощности | >0,99 | |
| Текущая скорость искажений | КНИ <3% | |
| Диапазон напряжения | -40%~+25%; -40%~-20% с линейным снижением частоты | |
| Частотный диапазон | 40–70 Гц | |
| Обход | Байпасное напряжение | 380 В переменного тока / 400 В переменного тока / 415 В переменного тока |
| Диапазон напряжения | -20%~+15% | |
| Перегрузочная способность | 135%, долгосрочная работа | |
| Перегрузочная способность | 135%–150%, 6 мин. | |
| Перегрузочная способность | Нагрузка >150%, рабочее время<100 мс | |
| Выход | Выходное напряжение | 380 В переменного тока / 400 В переменного тока / 415 В переменного тока |
| Точность напряжения | ±1%(сбалансированная нагрузка);±1,5%(несбалансированная нагрузка) | |
| Коэффициент искажения напряжения | КНИ <1,5%(линейная нагрузка);КНИ <5%(нелинейная нагрузка) | |
| Коэффициент мощности | 0.8 | |
| Трехфазная точность | 120°±0,5° | |
| Пиковое значение коэффициента | 3:1 | |
| Перегрузочная способность | 110%, 1 час, переключиться на обход | |
| Перегрузочная способность | 125%, 10 мин, переключиться на обход | |
| Перегрузочная способность | 150%, 200 мс, переключение в обход | |
| Перегрузочная способность | >150%,200 мс, переключиться на обход | |
| Система | Эффективность системы | Обычный модуль:95% |
| Эффективность системы | Экономический модуль:98% | |
| Эффективность аккумулятора | 95% | |
| Отображать | ЖК + светодиод, сенсорный экран + клавиатура | |
| Уровень защиты | IP20 | |
| Коммуникационный интерфейс | RS232, RS485, сухой контакт, карта SNMP, EPO, интерфейс генератора | |
| Режим подключения | Поддержка верхнего и нижнего соединения | |
| Рабочая температура | 0–40°С | |
| Температура хранения | -25–70°С | |
| Относительная влажность | 0–95%(без конденсата) | |
| Шум | <55 дБ | |
| Батарея | Напряжение батареи | ±240 В постоянного тока(можно установить 32–44 раздела) |
| Конфигурация батареи | 20% мощности системы | |
| Допуск напряжения батареи | ±1% | |
| Масса | Силовой модуль | 10кВА:20 кг |
| Силовой модуль | 15кВА:21 кг | |
| Силовой модуль | 20кВА:25 кг | |
| Силовой модуль | 25кВА:30 кг | |
| Силовой модуль | 30кВА:34 кг | |
| Размер | Шкаф на 6 модулей | 600 × 900 × 1600 мм |
| Шкаф на 10 модулей | 600 × 900 × 2000 мм | |
| Силовой модуль | 440 × 590 × 134 мм(10кВА/15кВА/20кВА) | |
| Вес шкафа | Шкаф на 6 модулей | Модель: ХМ060-10, ХМ090-15, ХМ120-20;150 кг |
| Шкаф на 10 модулей | Модель: ХМ100-10, ХМ150-15, ХМ200-20;180 кг |
Одним из ключевых преимуществ модульного ИБП является то, что мощность ИБП может соответствовать фактической нагрузке.
Например, недавно построенное машинное помещение может иметь относительно низкую первоначальную нагрузку, но в будущем в него могут быть добавлены серверы, системы хранения, сетевое оборудование или другие ИТ-нагрузки. Благодаря модульной архитектуре конфигурацию ИБП можно расширять в соответствии с фактическим ростом проекта, вместо того, чтобы сразу приобретать всю будущую мощность.
Для критических нагрузок выбор ИБП заключается не только в обеспечении требуемой мощности. Системе также необходимо учитывать, сможет ли оставшаяся система продолжать работу, если модуль питания станет недоступным.
Модульный ИБП HAGOE используетМодульная конструкция с резервированием Н+Х. В этой архитектуре"Н"представляет количество модулей, необходимых для поддержки фактической нагрузки, в то время как"Х"представляет собой дополнительные резервные модули. Правильная конфигурация резервирования может снизить влияние отказа отдельного модуля на всю систему электропитания.
Фактическая конфигурация N+X должна определяться в соответствии с грузоподъемностью, требуемым уровнем надежности и требованиями проекта.
| Сравнение | Модульный ИБП | Традиционный ИБП Tower |
|---|---|---|
| Архитектура | Модульная архитектура питания | Встроенный ИБП |
| Конфигурация емкости | Гибкая модульная конфигурация | Обычно определяется мощностью ИБП. |
| Расширение | Добавляйте модули по требованию | Могут потребоваться дополнительные блоки ИБП или их замена. |
| Резервирование | Резервирование N+X может быть настроено | Обычно основано на полном резервировании ИБП. |
| Обслуживание | Неисправные модули можно устранить самостоятельно.в зависимости от дизайна | Техническое обслуживание может включать весь блок ИБП. |
| Будущий рост нагрузки | Хорошо подходит для поэтапного расширения | Требуется более предварительное планирование мощности. |
| Установка | Модульная система шкафов | Обычный шкаф ИБП |
| Начальная конфигурация | Может быть согласован с фактической нагрузкой | Часто размер зависит от ожидаемой максимальной нагрузки. |
| Пригодность центра обработки данных | Идеально подходит для расширяемых критических нагрузок | Подходит для приложений с фиксированной производительностью |
| Фокус закупок | Масштабируемость, резервирование, ремонтопригодность | Емкость, надежность и начальная конфигурация системы |
Это не означает, что модульный ИБП всегда лучше традиционного ИБП башенного типа.
Когда нагрузка стабильна, требуемая мощность четко определена и будущее расширение маловероятно, обычный ИБП может оставаться простым решением.
Когда проект предполагает постоянное расширение, рост нагрузки, поэтапное строительство центра обработки данных или требования высокой доступности, масштабируемость и резервирование модульного ИБП могут принести большую пользу.
Таким образом, при закупках ИБП следует учитывать весь жизненный цикл проекта, а не фокусироваться только на начальной цене покупки.
Согласно информации о продукте HAGOE, один модуль может обеспечить мощность20кВА. Модульная архитектура позволяет пользователям настраивать систему в соответствии с фактическими требованиями нагрузки вместо того, чтобы полностью полагаться на один ИБП большой мощности.
Благодаря параллельному соединению модулей в одном шкафу система может достигать конфигурации мощности до200кВА. Это позволяет системе удовлетворять различные требования, начиная от критических нагрузок среднего размера и заканчивая более крупными энергосистемами машинного отделения.
Инженерное примечание:Окончательное количество модулей, уровень резервирования N+X, конфигурация батареи и емкость системы должны быть подтверждены в соответствии с фактической нагрузкой и требованиями проекта.
Центры обработки данных часто испытывают прогрессивный рост нагрузки по мере добавления серверов, систем хранения и сетевого оборудования. Модульный ИБП может адаптироваться к меняющемуся спросу на электроэнергию благодаря модульной конфигурации, что делает его пригодным для расширяемых архитектур электропитания центров обработки данных.
Помещения телекоммуникаций и связи требуют высокого уровня бесперебойности электропитания и доступности оборудования. Его можно настроить в соответствии с размером нагрузки в помещении, используя резервную архитектуру для повышения доступности электропитания для критически важного коммуникационного оборудования.
Системы ПЛК, контроллеры, оборудование мониторинга и устройства связи, используемые в промышленной автоматизации, могут требовать постоянного и стабильного питания. Он может обеспечить резервное питание и защиту качества электроэнергии для критически важных управляющих нагрузок.
Финансовым учреждениям, торговым центрам и ИТ-системам предприятий требуется надежная работа серверов и сетевого оборудования. Он может обеспечить масштабируемую архитектуру резервного питания для критически важных ИТ-нагрузок.
Для персонала по закупкам и EPC-проектов рекомендуется на этапе запроса уточнить следующие детали:
1. Подтвердите необходимую емкость
Укажите текущую нагрузку, пиковую нагрузку и будущую мощность расширения, а не просто указывайте общие показатели мощности ИБП.
2. Определите требования к резервированию
Четко укажите, требует ли проектН, Н+1или другойН+Хрезервная архитектура.
3. Подтвердите автономность аккумулятора.
Укажите необходимое время, в течение которого ИБП сможет поддерживать работу под нагрузкой после отключения электропитания.
4. Подтвердите условия установки.
Предоставьте информацию о площади серверного помещения, методах ввода/вывода кабелей, температуре окружающей среды и путях доступа для обслуживания.
5. Запросить техническую документацию
Требовать от поставщиков предоставления спецификаций продукции, системных предложений, электрических схем, сертификационных документов, протоколов испытаний и руководств по установке/техническому обслуживанию.
6. Оцените технические возможности поставщика.
Имея дело с модульными системами ИБП, не сосредотачивайтесь исключительно на цене продукта; также оцените возможности поставщика в отношении конфигурации системы, проектирования параллельных систем, тестирования, руководства по установке и послепродажного обслуживания.
Основан в2008HAGOE имеет более чем 18-летний опыт работы в производстве силовой электроники и источников питания. Для модульных систем ИБП, включающих параллельные модули, резервирование и непрерывную работу, компания применяет процесс производства и проверки, включающий электронную сборку и полное тестирование устройства.
Производственный цех оснащенСтанки лазерной резки TRUMPF, Гибочные станки АМАДА с ЧПУ, производственные линии SMT и автоматизированное оборудование для штамповки револьверных головок. Ресурсы для тестирования включают в себяинтеллектуальное старение, ЭМС, защита IP и оборудование для испытаний на воздействие окружающей средыдля проверки электрических характеристик, стабильности работы и адаптации к окружающей среде.

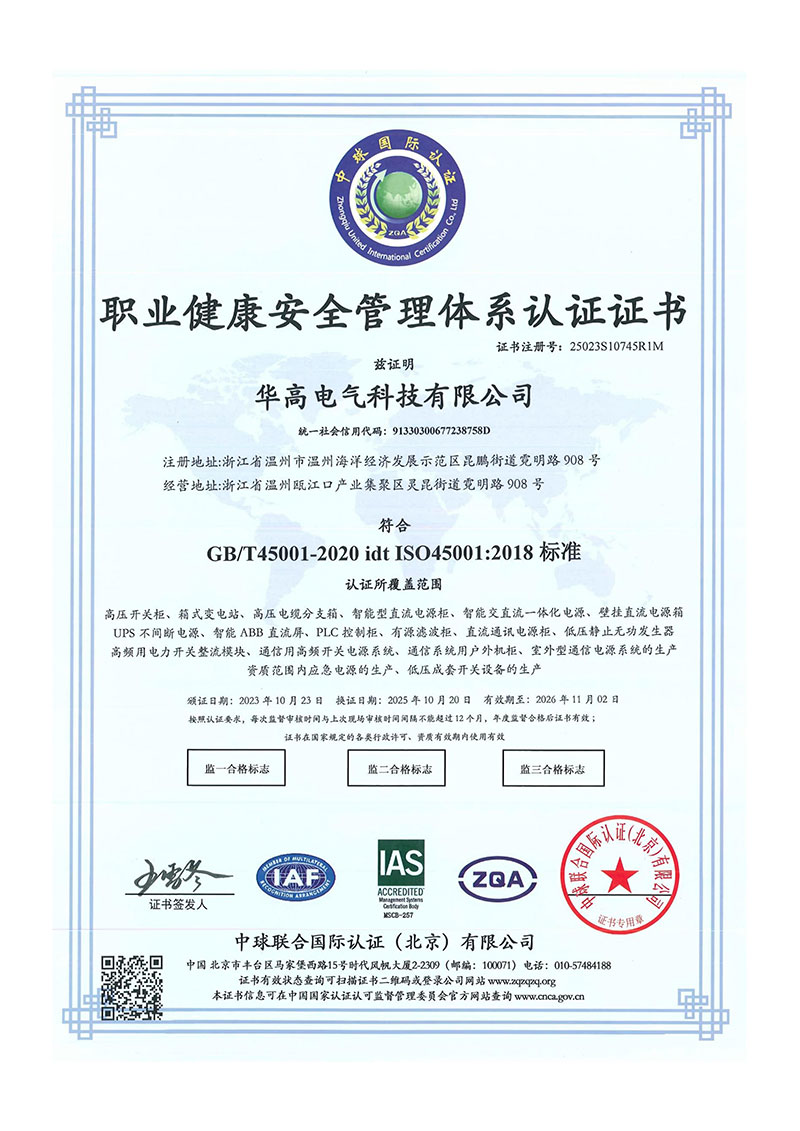

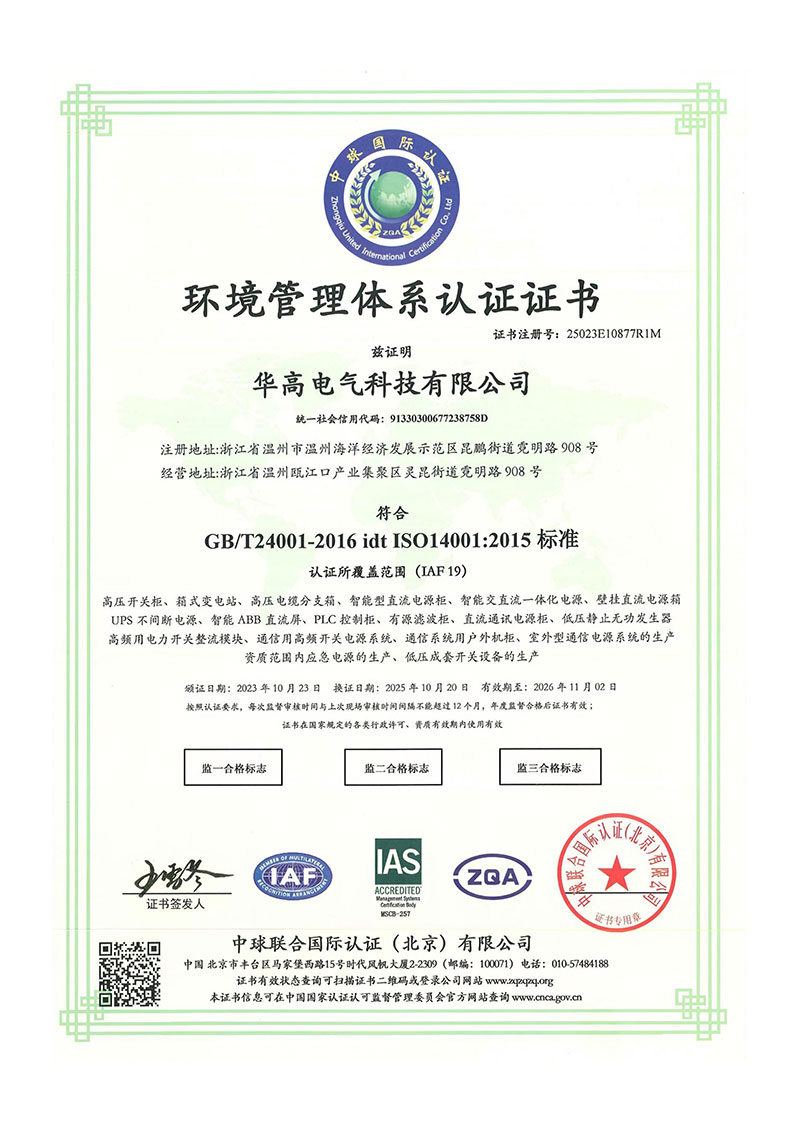

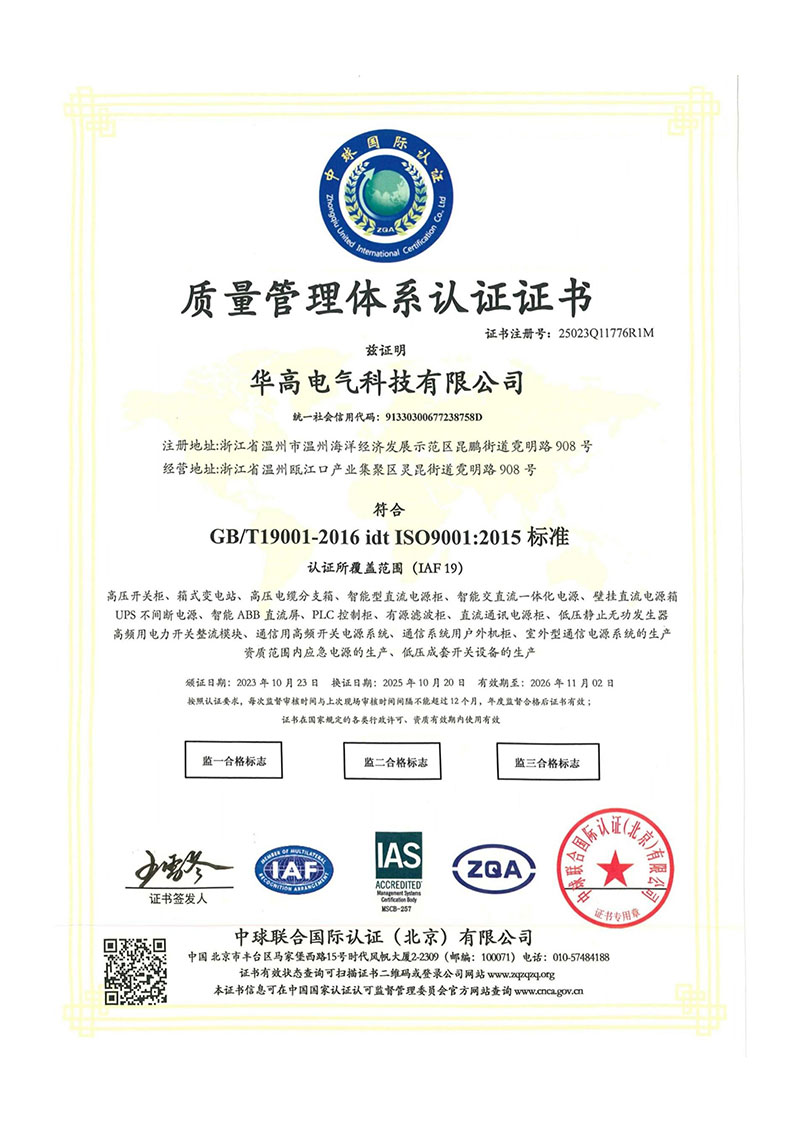

ХАГОЭ работает подISO9001, ISO14001 и ISO45001системы управления и трюмы34+ национальных патента. В ее портфолио продукции также входят системы электропитания постоянного тока GZDW, ИБП/EPS, оборудование для распределения электроэнергии и новые энергетические электрические системы, что обеспечивает соответствующий производственный опыт для разработки модульных ИБП и системной интеграции.
Мощность ИБП следует рассчитывать на основе фактической нагрузки, коэффициента мощности, требований к будущему расширению и требуемого уровня резервирования. Вместо простого сложения номинальной мощности всего оборудования перед определением требуемой мощности следует учитывать как текущую, так и плановую нагрузку.Nмодули иXрезервные модули.
Nпредставляет собой минимальное количество модулей, необходимых для поддержки фактической нагрузки, в то время какXпредставляет собой дополнительные резервные модули. Например, добавление одного резервного модуля к необходимой мощности создаетН+1конфигурация. Окончательный уровень резервирования должен определяться в соответствии с требованиями проекта к надежности и критичностью нагрузки.
Когда система настроена сН+Х резервирование, оставшиеся доступные модули могут продолжать поддерживать критическую нагрузку в пределах расчетного рабочего диапазона, если один модуль становится недоступным. Сможет ли полная нагрузка оставаться в сети, зависит от уровня нагрузки, количества резервных модулей и стратегии управления системой.
Да. Одной из ключевых целей архитектуры модульного источника бесперебойного питания является масштабируемость мощности. Дополнительные силовые модули можно добавлять по мере увеличения нагрузки, а не заменять всю систему ИБП. Перед расширением следует проверить доступные позиции модулей, емкость системы, требования к распределению восходящего/нисходящего потока и резервированию.
Согласно текущей информации о продукте, один модуль может обеспечить до20кВА, в то время как один шкаф может обеспечить конфигурацию емкости до200кВАчерез параллельное соединение. Фактическая емкость системы и количество модулей должны определяться в соответствии с конфигурацией нагрузки и резервирования.
ИБП не должен просто подбираться так, чтобы соответствовать текущей фактической нагрузке при полной мощности. При проектировании следует учитывать будущие требования к расширению и резервированию с соответствующим запасом мощности, основанным на плане роста нагрузки проекта. Для центров обработки данных и других критических нагрузок полезная мощность послеН+Хследует также учитывать избыточность.
Емкость аккумулятора в основном зависит отМощность нагрузки ИБП, необходимое время резервного питания, напряжение аккумуляторной системы, характеристики разряда и температуру окружающей среды. Емкость батареи не следует выбирать исключительно по номиналу ИБП в кВА; необходимое время автономной работы также должно быть включено в расчет.
