Основная особенность низкочастотного ИБП заключается не только в его трансформаторе, но и в сочетании низкочастотного линейного трансформатора и онлайновой архитектуры двойного преобразования.
Входная мощность переменного тока сначала преобразуется в постоянный ток с помощью выпрямителя; впоследствии шина постоянного тока обеспечивает стабильную промежуточную ступень мощности, которая затем преобразуется инвертором обратно в переменный ток для вывода на нагрузку. Во время нормальной работы нагрузка постоянно питается от инвертора, а не подключается напрямую к входу переменного тока.
Низкочастотный трансформатор обеспечивает электрическую изоляцию между входной и выходной цепями и повышает способность системы противостоять пусковым токам, нелинейным нагрузкам и аномальным условиям эксплуатации.
Такая архитектура делает низкочастотные системы ИБП особенно подходящими для приложений с чрезвычайно высокими требованиями к непрерывности работы оборудования и качеству электроэнергии, а не только для тех, где требуется аварийное резервное питание от батарей.

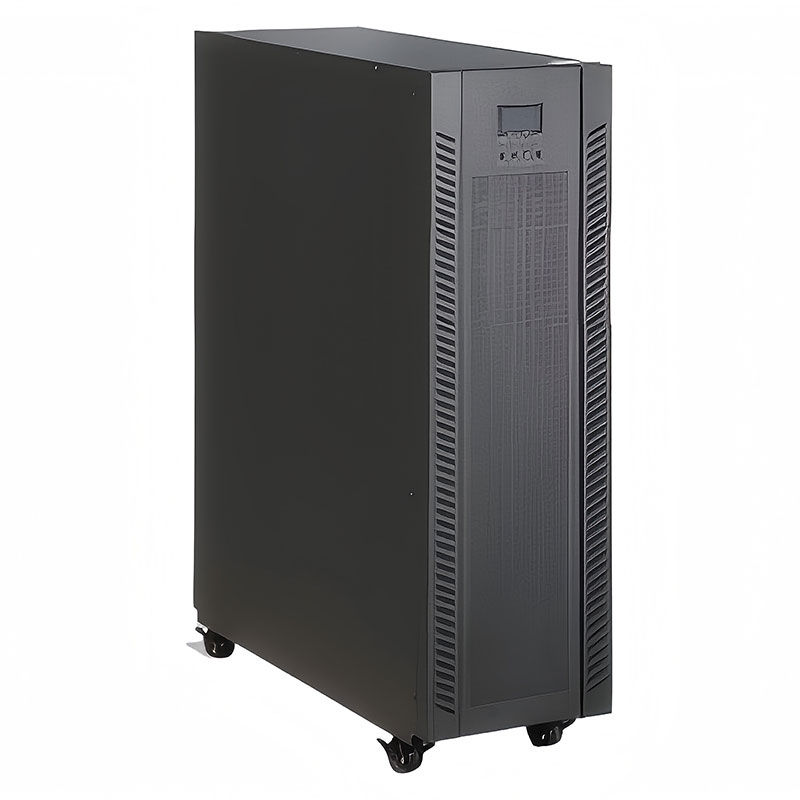

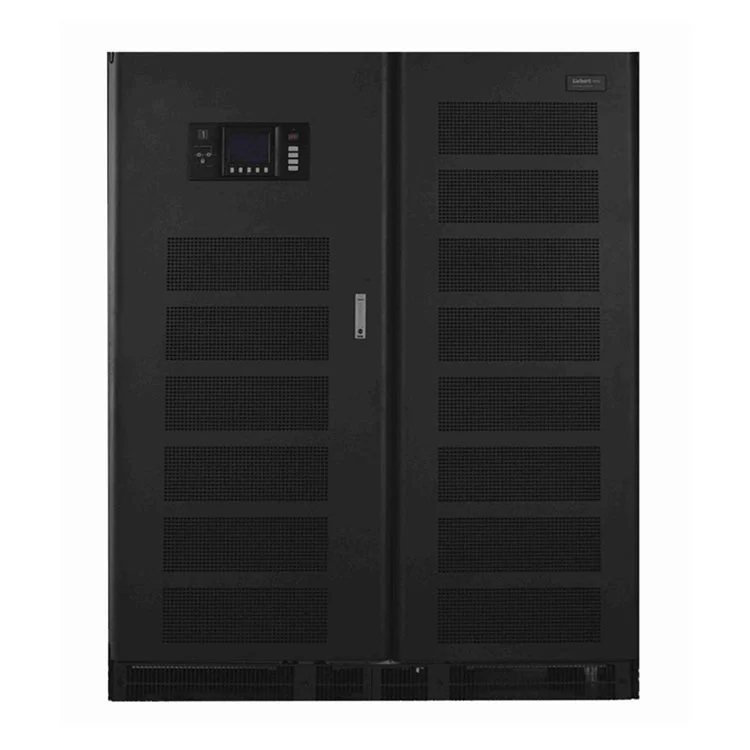

Низкочастотный ИБП HAGOE использует типичную онлайн-схему питания с двойным преобразованием:
Вход переменного тока → Выпрямитель → Шина постоянного тока → Инвертор → Низкочастотный трансформатор → Нагрузка
В нормальных условиях сети выпрямитель подает стабилизированную мощность постоянного тока на шину постоянного тока, в то время как инвертор непрерывно подает стабилизированную мощность переменного тока на нагрузку.
Когда электроснабжение выходит из строя или выходит за пределы указанного рабочего диапазона, аккумуляторная система подает энергию в шину постоянного тока, а инвертор продолжает подавать нагрузку. Это устраняет прерывание передачи, связанное с обычными архитектурами резервных ИБП.

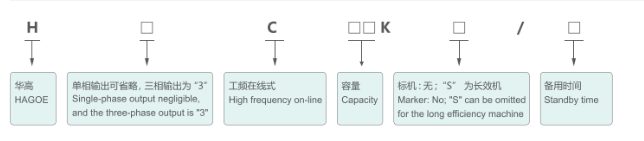

| Категория | Технические параметры | Спецификация |
|---|---|---|
| Вход переменного тока | Номинальная мощность | 10 кВА / 15 кВА / 20 кВА / 30 кВА / 40 кВА / 60 кВА / 80 кВА / 100 кВА / 120 кВА / 140 кВА / 160 кВА / 200 кВА / 250 кВА / 300 кВА / 600 кВА / 1000 кВА / 1500 кВА / 2000 кВА |
| Режим работы и принцип | Статический байпасный переключатель онлайн-питания (непрерывное переключение), технология двойного преобразования, полное разделение выходной мощности | |
| Номер фазы | Три фазы + N + G | |
| Напряжение | 380 В ±20% | |
| Частота | 50 Гц ±10% | |
| Максимальный ток | 19 А / 29 А / 38 А / 57 А / 76 А / 114 А / 158 А / 189 А / 227 А / 265 А / 303 А / 379 А / 473 А / 568 А / 1040 А / 1800 А / 2700 А / 3600 А | |
| Коэффициент мощности | 0,95 (с входным фильтром) | |
| Вход байпаса переменного тока | Мягкий старт | 0–100 % в течение 5 сек. |
| Номер фазы | Три фазы + N + G | |
| Напряжение | 380 В ±15% | |
| Частота | 50 Гц ±2% | |
| Время переключения | 0 мс при перегрузке | |
| Аккумуляторная система | Постоянное напряжение | 384 В (батарейки 32 × 12 В) |
| Плавающее напряжение заряда | 432 В | |
| Напряжение отключения | 332 В | |
| Максимальный ток разряда | 25 А / 38 А / 51 А / 76 А / 101 А / 152 А / 203 А / 253 А / 304 А / 360 А / 425 А / 528 А / 660 А / 790 А / 1500 А / 2500 А / 3700 А / 5000 А | |
| Зарядный ток | 10–25 А (регулируемый) | |
| Выход переменного тока | Номер фазы | Три фазы + N + G |
| Напряжение | 380 В ±1% (установившаяся нагрузка) | |
| Частота | 50 Гц ±2% (питание от сети) / 50 Гц ±0,05% (питание от батареи) | |
| Коэффициент мощности | 0,8 отставание | |
| Выходной сигнал | Синусоидальная волна | |
| Полное гармоническое искажение | ≤3% для линейной нагрузки; ≤5% для нелинейной нагрузки | |
| Переходное напряжение динамической нагрузки | ±0,5% (изменение нагрузки от 0 до 100%) | |
| Мгновенное время восстановления | <10 мс (±0,5%) | |
| Несбалансированное напряжение | ≤±3%; ≤±1% для напряжения сбалансированной нагрузки | |
| Перегрузочная способность | 120% на 10 мин; 150% в течение 1 мин (питание от аккумулятора) | |
| Производительность системы | Эффективность работы | >91%; 95% в экономичном режиме ЭКО |
| Компьютерный коммуникационный интерфейс | РС232/РС422 | |
| Рабочая температура | 0–40°С | |
| Относительная влажность | 0–90 %, без конденсации | |
| Шум | 50 дБ/55 дБ/63 дБ/65 дБ/68 дБ/70 дБ, в зависимости от мощности | |
| Отображать | Тип А: маленький ЖК-дисплей; Тип B: большой сенсорный дисплей (120 × 90 мм) |
В системе ИБП трансформатор используется не только для преобразования напряжения. Это также способствует электрической изоляции, обработке переходных нагрузок и защите системы.
Промышленные нагрузки, такие как системы ПЛК, преобразователи частоты, двигатели, контакторы и крупногабаритное выпрямительное оборудование, могут генерировать значительный переходный ток во время запуска или динамической работы. Если мощность ИБП выбрана только в соответствии с активной мощностью в устойчивом состоянии, инвертор может столкнуться с перегрузкой, отклонением выходного напряжения или ненужной работой байпаса.
Низкочастотный трансформатор обеспечивает надежный магнитный и электрический интерфейс с высокой переходной способностью, что дает ИБП больший запас прочности для приложений с высоким пусковым током или ударными нагрузками.
| Инженерный фактор | Низкочастотный ИБП | Высокочастотный ИБП |
|---|---|---|
| Трансформатор | Низкочастотный силовой трансформатор | Высокочастотный трансформатор/бестрансформаторная архитектура |
| Электрическая изоляция | Сильный | Зависит от топологии системы |
| Пусковые нагрузки двигателя | Более подходящий | Требует тщательного подбора размера |
| Пусковой ток | Более высокая толерантность | Более чувствителен к размеру |
| Нелинейные нагрузки | Подходит при правильной конфигурации | Подходит при правильной конфигурации |
| Промышленное применение | Сильная посадка | Больше подходит для общих ИТ-нагрузок |
| Вес системы | Относительно выше | В целом более компактный |
| Установка | Больше | Меньший |
| Типичный приоритет | Надежность и изоляция | Эффективность и компактность |
Если проект в первую очередь ориентирован на размер, вес и высокую удельную мощность, высокочастотный ИБП может быть более выгодным; однако, если в проекте приоритетами являются изоляция, устойчивость к импульсным нагрузкам, адаптируемость к промышленной среде и долгосрочная эксплуатационная стабильность, низкочастотный ИБП, как правило, является лучшим выбором.
Поэтому HAGOO не рекомендует выбирать ИБП, основываясь на упрощенной логике «низкочастотный всегда лучше, чем высокочастотный». Вместо этого рекомендуется настраивать ИБП на основе типа нагрузки, коэффициента мощности, пускового тока, времени резервного питания и условий сети.
Мощность ИБП не следует выбирать, просто суммируя номинальные характеристики всего подключенного оборудования.
Инженерная оценка должна учитывать:
Активная мощность (кВт) → Коэффициент мощности → Пусковой ток → Нелинейный коэффициент нагрузки → Будущее расширение → Требуемое резервирование
Для оборудования с приводом от двигателя мощность в установившемся режиме может оказаться не особенно высокой, но пусковой ток может быть значительно выше. Таким образом, при выборе системы необходимо оценить перегрузочную способность инвертора и переходную реакцию.
Емкость аккумулятора также следует рассчитывать в соответствии с фактической нагрузкой, а не выбирать из фиксированного значения Ач.
В инженерных расчетах обычно учитывается мощность ИБП, фактическая мощность нагрузки, напряжение шины постоянного тока, конфигурация комплекта батарей, скорость разряда, требуемая автономность, запас по старению батареи и температура окружающей среды.
Для точного проектирования системы размер батареи должен основываться на данных производителя.Диапазон напряжения постоянного тока, минимальное напряжение батареи и характеристики разряда батареи.
В зависимости от требований проекта низкочастотный ИБП HAGOE может быть оснащен несколькими функциями защиты, включая:
защита от повышенного/пониженного напряжения на входе, защита от перегрузки на выходе, защита от короткого замыкания, защита от перезаряда/переразряда аккумулятора, защита от перегрева и защита от байпаса.
Для промышленных проектов также следует оценить координацию между выключателем на входе, устройствами защиты на выходе и защитой от короткого замыкания ИБП для достижения соответствующей селективности защиты.
Hagoe Electric Technology Co., Ltd. управляет интегрированным производственным процессом, охватывающим инженерное проектирование, изготовление листового металла, электронную сборку, системную интеграцию и окончательное тестирование.

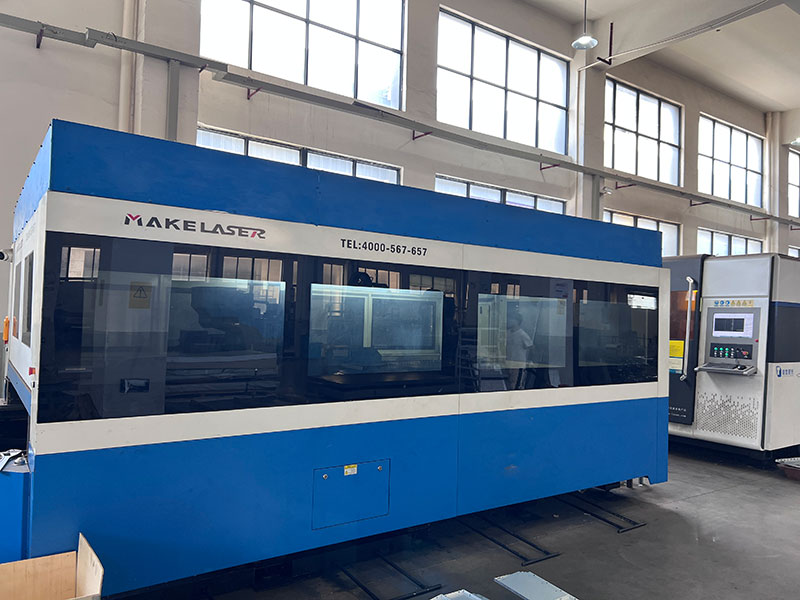

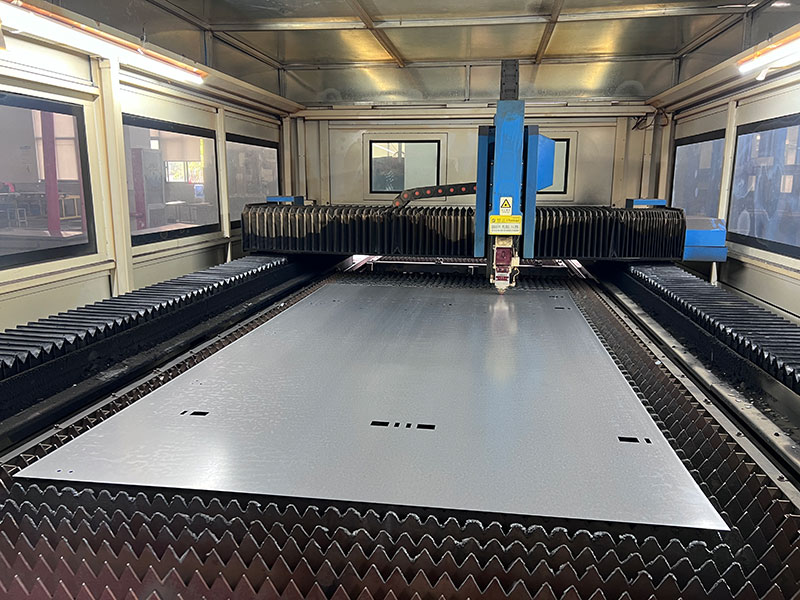

Производственная база оснащена немецкими станками лазерной резки Trumpf, японскими гибочными станками с ЧПУ AMADA, автоматизированным револьверно-пробивным оборудованием, производственными линиями SMT и интеллектуальными системами испытаний на старение.
Для критически важного силового оборудования, такого как системы ИБП, проверка качества должна выходить за рамки проверки компонентов. В зависимости от конфигурации продукта и требований проекта тестирование может включать в себя:
Проверка электрических параметров входа/выхода, тестирование функций защиты, тестирование связи, нагрузочное тестирование, тестирование на старение и полная функциональная проверка системы.
Hagoe работает в соответствии с системами управления ISO9001, ISO14001 и ISO45001 и имеет более 34 национальных патентов, подтверждающих ее научно-исследовательские и производственные возможности.
Подходит для подстанций, распределительных систем и оборудования автоматизации электропитания, требующего непрерывного питания для защиты, мониторинга и связи нагрузок.
Подходит для ПЛК, РСУ, промышленных компьютеров, шкафов автоматизации и систем управления производственными линиями.
Подходит для медицинской визуализации, мониторинга и другого точного оборудования, требующего стабильного и бесперебойного питания.
Подходит для серверов, сетевого оборудования, систем хранения и коммуникационной инфраструктуры.
Контроль качества HAGOE не ограничивается финальной проверкой.Он охватывает весь процесс от поступления материалов до производства, сборки, ввода в эксплуатацию, испытаний и окончательного выпуска.
К основным этапам контроля относятся:
Входной контроль → Контроль процесса → Проверка электрической сборки → Ввод системы в эксплуатацию → Испытание производительности → Проверка старения → Заключительная проверка
Для индивидуальных проектов ИБП инженеры HAGOE могут просмотреть список нагрузки клиента, однолинейную схему, среду установки и стандарты проекта перед началом производства, чтобы снизить риски, связанные с выбором мощности, конфигурацией интерфейса и установкой на месте.
HAGOE предоставляет различную поддержку при установке и вводе в эксплуатацию в зависимости от типа оборудования и масштаба проекта.
Для стандартных настенных ИБП и небольших систем компания HAGOE предоставляет руководства по установке на английском языке иКруглосуточная удаленная видеотехническая поддержка, что позволяет обученным командам клиентов завершить установку с помощью удаленной помощи при вводе в эксплуатацию.
Для систем ИБП среднего размера, распределительных шкафов и комплектов оборудования монтаж и ввод в эксплуатацию на месте могут быть организованы в соответствии с требованиями проекта.
Для крупных электростанций и проектов EPC HAGOE разрабатывает специальный план установки и ввода в эксплуатацию перед поставкой и может организовать технический персонал для поддержки на месте.
Основная информация включает в себя допустимую нагрузку, фактическую мощность нагрузки, коэффициент мощности, входное/выходное напряжение, частоту, требуемую автономность батареи, тип нагрузки, среду установки, требования к обходу и протокол связи.
Нагрузки двигателя могут генерировать высокий пусковой ток. Поэтому ИБП нуждается в достаточной перегрузочной способности инвертора и переходных характеристиках, а не в выборе только в соответствии с номинальной рабочей мощностью двигателя.
Да. HAGOE может интегрировать ИБП, аккумуляторную систему, компоненты распределения, интерфейсы мониторинга, конфигурацию байпаса и соответствующее электрооборудование в соответствии с требованиями проекта.
Да. Входное/выходное напряжение, частота, конфигурация шкафа, интерфейс связи, конфигурация защиты, маркировка, документация и применимые требования соответствия могут быть адаптированы к целевому рынку.
В проектах EPC HAGOE может участвовать на этапе технического отбора и предоставлять конфигурацию системы, чертежи, техническую документацию, отслеживание производства, контрольную документацию, руководство по установке и поддержку при вводе в эксплуатацию.
