По мере того, как сети 5G расширяются в сторону большей пропускной способности, более широкого покрытия и более распределенной инфраструктуры, надежное электроснабжение становится важнейшей частью производительности телекоммуникационных объектов.5GНаружная панель источника питания постоянного токаотХАГОЭразработан для обеспечения интегрированного решения для наружного электропитания, которое сочетает в себе преобразование постоянного тока, распределение переменного/постоянного тока, управление батареями, мониторинг, управление температурным режимом и защиту в одном шкафу.
Современному телекоммуникационному объекту требуется нечто большее, чем обычный электрораспределительный шкаф. Наружное оборудование 5G должно работать непрерывно, несмотря на изменения температуры, влажность, пыль, грозовые перенапряжения, старение аккумуляторов, ограниченное пространство для установки и требования к удаленному обслуживанию. Интегрированная наружная панель источника питания постоянного тока 5G может решить эти проблемы, объединив несколько функций управления питанием в скоординированную наружную систему.

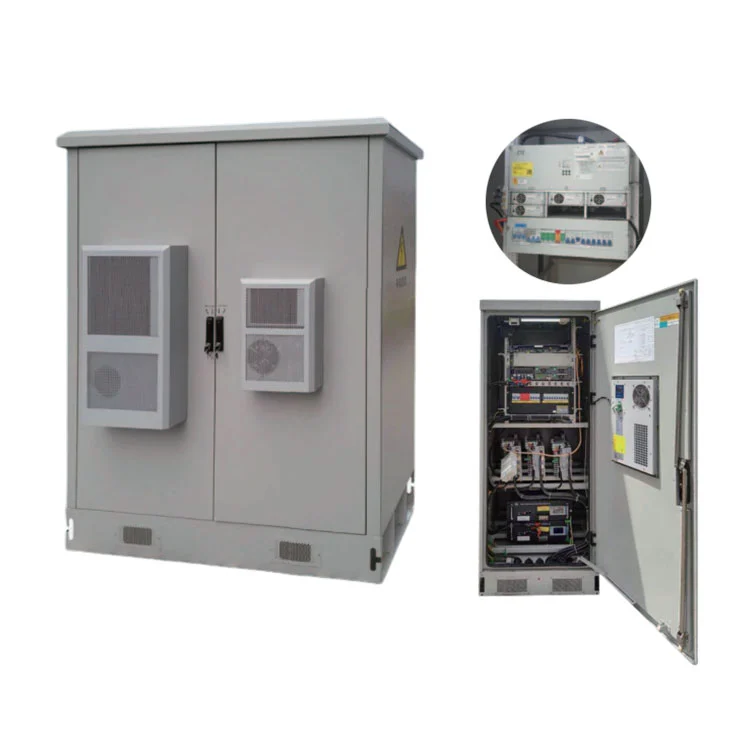

Серия H5GY от HAGOE — это интегрированное решение для питания 48 В постоянного тока вне помещений, предназначенное для базовых станций 5G и 4G, сетей FTTx, оборудования передачи данных, сетей доступа и необслуживаемых телекоммуникационных объектов. Система поддерживает конфигурации на 200 А и 300 А, защиту шкафа IP55, несколько интерфейсов связи, управление батареями, мониторинг и настраиваемые схемы распределения.
Инфраструктура 5G зависит от большого количества коммуникационных объектов, распределенных по городам, промышленным районам, транспортным сетям, коммерческим зонам и удаленным местам. В отличие от внутренних аппаратных, наружные телекоммуникационные площадки напрямую подвергаются воздействию условий окружающей среды, которые могут повлиять на работу электрооборудования и аккумуляторов.
Поэтому надежная архитектура внешнего электроснабжения должна решать несколько задач одновременно:
По этим причинам интегрированный силовой шкаф может быть более практичным, чем сборка нескольких независимых компонентов управления питанием в каждом телекоммуникационном объекте.
Наружная панель электропитания постоянного тока 5G — это наружная телекоммуникационная система, предназначенная для подачи, распределения, мониторинга и защиты постоянного тока для коммуникационного оборудования. В зависимости от конфигурации проекта шкаф может сочетать в себе распределение переменного/постоянного тока, выпрямительные модули, аккумуляторные системы, функции мониторинга, управление температурным режимом и защиту от перенапряжения.
В серии HAGOE H5GY используется интегрированная архитектура шкафа, предназначенная для коммуникационных объектов 5G и 4G. Его архитектура питания 48 В постоянного тока может быть настроена в соответствии с фактическими требованиями телекоммуникационного оборудования, а не полагаться на одну фиксированную конфигурацию.
Этот подход особенно полезен для телекоммуникационных подрядчиков, EPC-компаний, дистрибьюторов и системных интеграторов, которым необходимо сбалансировать мощность питания, требования к резервному копированию, размеры шкафа, условия окружающей среды и требования к удаленному мониторингу.
Вместо установки отдельных шкафов для каждой функции управления питанием интегрированная внешняя система может объединить основные компоненты в одном скоординированном корпусе. Это может упростить установку, улучшить использование пространства и упростить обслуживание на уровне объекта.
Телекоммуникационное оборудование обычно использует архитектуры питания постоянного тока, что делает стабильный выход постоянного тока важным фактором для базовых станций и узлов связи. Серия H5GY может включать в себя компоненты источника питания постоянного тока 48 В, модули выпрямителя, распределительные устройства переменного/постоянного тока, аккумуляторные системы и модули мониторинга в соответствии с требованиями проекта.
Наружные телекоммуникационные шкафы должны быть спроектированы иначе, чем внутренние электрические панели. Серия H5GY имеет конфигурацию шкафа для наружного применения со степенью защиты IP55, которая помогает защитить внутренние электрические компоненты от обычного воздействия окружающей среды.
Резервная батарея позволяет телекоммуникационному оборудованию продолжать работу во время выбранных перебоев в подаче электроэнергии. Интегрированная архитектура мониторинга может поддерживать расчет емкости аккумулятора, температурную компенсацию, онлайн-тестирование аккумулятора, автоматическое регулирование напряжения и ограничение тока.
Управление теплом важно, поскольку силовая электроника и аккумуляторы могут по-разному реагировать на температуру. В серии H5GY используется технология изоляции воздуховодов между отсеком оборудования и аккумуляторным отсеком, чтобы снизить воздействие тепла, выделяемого силовой электроникой, на область аккумулятора.
Современным операторам связи все чаще требуется удаленный доступ к информации энергосистемы. В зависимости от выбранной конфигурации система поддерживает интерфейсы связи RS232, RS485, TCP/IP, RJ45 и сухие контакты. Протоколы связи CDT, Modbus и IEC 61850 также можно настроить в качестве опции.
Система может быть оснащена памятью большой емкости, способной хранить более 500 000 исторических записей о неисправностях и эксплуатации. Это может предоставить полезную информацию для анализа технического обслуживания и устранения неполадок.
Выбор шкафа питания для телекоммуникаций должен основываться на фактических расчетах нагрузки и требованиях объекта, а не только на мощности шкафа. Следующие спецификации иллюстрируют конфигурируемую архитектуру, доступную для системы HAGOE.
| Элемент конфигурации | Технические параметры | Конфигурация |
|---|---|---|
| Тип системы | Наружная интегрированная система питания постоянного тока | Стандартная архитектура |
| Варианты емкости | 200А/300А | Зависит от проекта |
| Наружная защита | IP55 | Стандартная защита шкафа |
| Входное напряжение | 380 В переменного тока ±20% | Стандартный |
| Номинальная частота | 50 Гц ±10% | Стандартный |
| Коммуникация | RS232/RS485/TCP/IP/сухой контакт | Настраиваемый |
| Зарядные модули | 10А, 20А, 30А или другие указанные конфигурации | Необходимый |
| Проверка батареи | До 4 модулей | Необходимый |
| Мониторинг батареи | До 32 модулей | Необязательный |
| Инверторный модуль | 1К/2К/3К/5К | Необязательный |
| Размер шкафа | 800 × 600 × 2260 мм или 2360 мм | Настраиваемый |
Окончательное количество выпрямителя, емкость батареи, расположение автоматического выключателя, конфигурация входов/выходов и продолжительность резервного питания должны быть подтверждены посредством расчетов проектной нагрузки перед закупкой.
Основное применение — наружная сотовая инфраструктура. Централизованный внешний шкаф постоянного тока может обеспечивать преобразование энергии, резервное питание от батарей, распределение и мониторинг коммуникационного оборудования.
Сети оптоволоконного доступа часто включают в себя множество распределенных узлов связи. Встроенный шкаф для наружного применения может сочетать в себе преобразование энергии, резервное питание, мониторинг и распределение в одном компактном решении.
Оборудование связи и доступа, требующее централизованного источника питания постоянного тока, может извлечь выгоду из удаленного мониторинга, управления батареями и настраиваемого распределения.
Часто проверять удаленные объекты может быть сложно и дорого. Защита вне помещений, мониторинг окружающей среды, управление батареями и удаленная связь помогают снизить зависимость от постоянного ручного контроля.
Когда существующие объекты 3G или 4G модернизируются до 5G, системе электропитания может потребоваться обеспечить более высокие или другие требования к нагрузке. Конфигурируемый шкаф питания постоянного тока позволяет инженерам вместе оценить новый профиль нагрузки, требования к батареям и схему распределения.
Для операторов связи, EPC-подрядчиков и системных интеграторов выбор правильной системы требует большего, чем просто сравнение номинальной силы тока. Перед размещением заказа следует оценить пять ключевых факторов.
Определите постоянную рабочую нагрузку и рассмотрите возможность будущего расширения. Это помогает определить, подходит ли конфигурация на 200 А, 300 А или другая.
Емкость аккумулятора следует рассчитывать в соответствии с фактической нагрузкой, требуемой продолжительностью резервного питания, характеристиками аккумулятора и местными условиями эксплуатации.
Определите необходимое количество цепей переменного и постоянного тока, положения автоматических выключателей, группы входов/выходов и требования к поэтапному отключению питания.
Подтвердите, требует ли существующая платформа управления объектом TCP/IP, RS485, RS232, сухие контакты, Modbus или другой метод связи.
При выборе системы следует учитывать температуру окружающей среды, влажность, солнечное излучение, место установки, вентиляцию и доступность для обслуживания.
Процесс отбора на основе проекта может помочь избежать как недостаточного размера систем, так и ненужной мощности оборудования, повышая общую стоимость инвестиций.
Компания HAGOE Electric Technology Co., Ltd. занимается производством электрооборудования с 2008 года, охватывая продукты систем постоянного тока, ИБП/EPS, распределения электроэнергии, автоматического управления, нового энергетического электрооборудования и связанных с ним интеллектуальных энергосистем.
Для международных покупателей, ищущих китайского производителя или поставщика, заводская инженерная модель компании может обеспечить более интегрированный процесс закупок, охватывающий технический отбор, производство, испытания, документацию и экспортную поддержку.
ХАГОЭ объединяет услуги в области исследований и разработок, проектирования, производства, тестирования и экспорта. Производственные возможности компании включают изготовление шкафов, электрическую сборку, интеграцию систем мониторинга, ввод в эксплуатацию системы и окончательную проверку.
В соответствии с применимой продукцией и областью сертификации HAGOE поддерживает системы управления ISO9001, ISO14001 и ISO45001 и имеет сертификаты, включая CCC, CE, CB и RoHS. Компания также сообщает о более чем 34 национальных патентах.
Для телекоммуникационных EPC-подрядчиков, дистрибьюторов и системных интеграторов HAGOE может оказать поддержку в техническом выборе, разработке индивидуальных решений, подготовке предложений, отслеживании производства, проверке документации, координации логистики и удаленном вводе в эксплуатацию.
Да. Телекоммуникационные проекты часто различаются размерами шкафа, требованиями к нагрузке, емкостью аккумулятора, протоколами связи, архитектурой распределения и условиями окружающей среды. Поэтому перед развертыванием стандартизированного шкафа может потребоваться инженерная корректировка.
Серию H5GY можно адаптировать к требованиям конкретного проекта, включая:
ХАГОЭ также предоставляет услуги OEM и ODM для международных клиентов, позволяя телекоммуникационным подрядчикам и системным интеграторам разрабатывать силовые шкафы в соответствии со спецификациями своего проекта, а не адаптировать свой проект к жесткой стандартной конфигурации.
Он используется для обеспечения, распределения, мониторинга и защиты постоянного тока для наружной телекоммуникационной инфраструктуры, такой как базовые станции 5G и 4G, сети FTTx, сети доступа и оборудование передачи данных.
Серия HAGOE H5GY поддерживает конфигурации на 200 А и 300 А. Окончательную емкость следует выбирать в соответствии с фактической нагрузкой постоянного тока, требованиями к будущему расширению и потребностями в резервном аккумуляторе.
Да. Архитектура системы поддерживает батарейный отсек и функции управления батареями. Тип, емкость и количество батареи следует определять в соответствии с требуемым временем резервного питания и нагрузкой проекта.
Да. В зависимости от конфигурации система может поддерживать интерфейсы TCP/IP, RS485, RS232, RJ45 и сухие контакты. Также можно настроить дополнительные протоколы связи, такие как Modbus.
В серии H5GY используется конфигурация защиты шкафа для наружного применения со степенью защиты IP55, что помогает системе соответствовать экологическим требованиям наружных телекоммуникационных установок.
Да. HAGOE поддерживает настройку OEM и ODM, охватывающую структуру шкафа, электрическую конфигурацию, интерфейсы мониторинга, брендинг, упаковку и соответствующую техническую документацию.
ХАГОЭ предоставляет документацию по установке на английском языке, удаленное техническое руководство, помощь в вводе в эксплуатацию, обучение эксплуатации и удаленное устранение неполадок. Поддержка более крупных проектов может быть скоординирована в соответствии с требованиями проекта.
ХАГОЭ — производитель, базирующийся в Вэньчжоу, провинция Чжэцзян, Китай. Основанная в 2008 году, компания объединяет услуги исследований и разработок, производства, тестирования, продаж и экспорта.
Надежная энергетическая инфраструктура имеет основополагающее значение для поддержания стабильных услуг связи 5G. Правильно спроектированныйПанель источника питания постоянного тока 5G для наружного примененияможет объединить преобразование, распределение энергии, резервное питание от батарей, мониторинг, управление окружающей средой и защиту в скоординированное решение для наружного применения. Этот интегрированный подход может упростить развертывание объекта, одновременно поддерживая требования к надежности современных телекоммуникационных сетей.
Благодаря настраиваемой мощности, защите IP55 вне помещений, управлению батареями, удаленной связи, настраиваемому распределению и проектно-ориентированной технической поддержке серия H5GY от HAGOE представляет собой практичный вариант для операторов связи, EPC-подрядчиков, дистрибьюторов и системных интеграторов. Если вы планируете построить новый объект 5G, модернизировать существующую телекоммуникационную сеть или приобрести индивидуальную внешнюю систему электропитания постоянного тока от китайского производителя,связаться с намичтобы обсудить ваши требования к нагрузке, время резервного питания от батареи, конфигурацию шкафа, протокол связи и спецификации проекта с командой инженеров HAGOE.
