Панель источника питания переменного тока может быть сконфигурирована с двумя входными источниками переменного тока, если проект требует альтернативного источника для вспомогательных нагрузок. В соответствии со схемой управления можно выбрать автоматическую или ручную передачу, при этом при необходимости включается механическая и электрическая блокировка для предотвращения нежелательного одновременного закрытия. Логика передачи, входные параметры и схема управления подтверждаются в соответствии с электрическими чертежами проекта и требованиями к нагрузке.
Отходящая секция может быть оборудована автоматическими выключателями, выбранными в соответствии с характеристиками нагрузки и требованиями защиты. Это обеспечивает отдельную защиту ветвей для вспомогательных нагрузок, таких как защитное оборудование, системы автоматизации, оборудование связи и освещение. Входная мощность, номиналы выключателей, количество отходящих цепей и отключающая способность должны выбираться в соответствии с графиком нагрузки проекта и доступными параметрами короткого замыкания, а не с использованием фиксированной конфигурации.
В зависимости от требований мониторинга серия HJP может включать цифровые измерители для измерения трехфазного напряжения, тока, частоты и коэффициента мощности. Для проектов, требующих подключения к системе диспетчерского мониторинга,Связь RS485 и MODBUSможно настроить с помощью совместимых устройств мониторинга. Доступные функции связи зависят от выбранного счетчика и общей архитектуры системы.
Распределительная панель переменного тока серии HJP может быть оснащена устройствами защиты от перенапряжений, индикаторами сигнализации и соответствующими защитными компонентами в соответствии с электрическим проектом проекта. Окончательная схема защиты должна определяться на основе напряжения системы, конфигурации заземления, характеристик нагрузки и применимых местных стандартов, чтобы обеспечить совместимость между устройствами защиты и электрической системой.
| Технические параметры | Спецификация |
|---|---|
| Номинальное напряжение | 380/220 В переменного тока ±20 % |
| Номинальная частота | 50 Гц/60 Гц |
| Количество входных линий переменного тока | 1 или 2 |
| Напряжение изоляции | 1000 В |
| Номинальный кратковременный выдерживаемый ток | >40 кА (СКЗ) |
| Номинальный пиковый выдерживаемый ток | 100 кА |
| Степень защиты | IP30 или выше |
| Структура панели | Тип ПК-10 |
| Размеры шкафа (Ш × Г × В) | 800×600×2260 мм или 2360 мм |
Выбор панели источника питания переменного тока должен основываться на схеме входящего питания, допустимой нагрузке, исходящих цепях, требованиях к защите и архитектуре мониторинга. Для вспомогательных систем подстанции, требующих альтернативного источника, можно рассмотреть возможность двойного ввода питания с автоматическим переключением.
Для общепромышленного распределения входящая и исходящая конфигурация может выбираться в соответствии с подключенными нагрузками.
Перед предложением HAGOE может просмотреть мнение клиента.однолинейная схема, график нагрузки, номинальное напряжение, схема входного питания, количество отходящих цепей, размеры шкафа и требования к контролюдля установки необходимой конфигурации.
Серия HJP предназначена для электрического и промышленного применения, требующего вспомогательного распределения электроэнергии переменного тока.
Вподстанции и электростанции, он может питать служебные нагрузки станции, включая оборудование защиты, автоматизации, связи, управления и освещения.
Впромышленные производственные мощности, его можно использовать в диспетчерских, помещениях ЦУП и других вспомогательных распределительных помещениях низкого напряжения.
Длязарубежные EPC-проектыКонструкция шкафа, электрические компоненты и функции мониторинга могут быть адаптированы в соответствии с местными электротехническими требованиями и утвержденными проектными чертежами.
China HAGOE Electric является квалифицированным поставщиком для Государственной сетевой корпорации Китая, China Southern Power Grid и Guangdong Power Grid. Продукция компании прошла соответствующие государственные аттестации и успешно прошла отбор в рамках тендерных проектов, организованных электросетевыми системами. HAGOE Electric предоставляет высококачественную, стабильную и надежную продукцию для реконструкции, модернизации электросетей и обеспечения электробезопасности.
HAGOE обеспечивает настройку на основе проекта дляПодрядчики EPC, зарубежные дистрибьюторы, интеграторы электрических систем и промышленные пользователи. В зависимости от подтвержденных технических требований серия HJP может быть адаптирована с точки зрения размеров шкафа, входного расположения, отходящих цепей, выключателей и счетчиков, модулей мониторинга, коммуникационных интерфейсов, конфигурации шин, кабельных вводов и заводских табличек OEM.
Для зарубежных проектов HAGOE также может координироватьтехническая документация, экспортная упаковка, многоязычная маркировка и международная логистическая поддержка.согласно согласованному объему поставки.

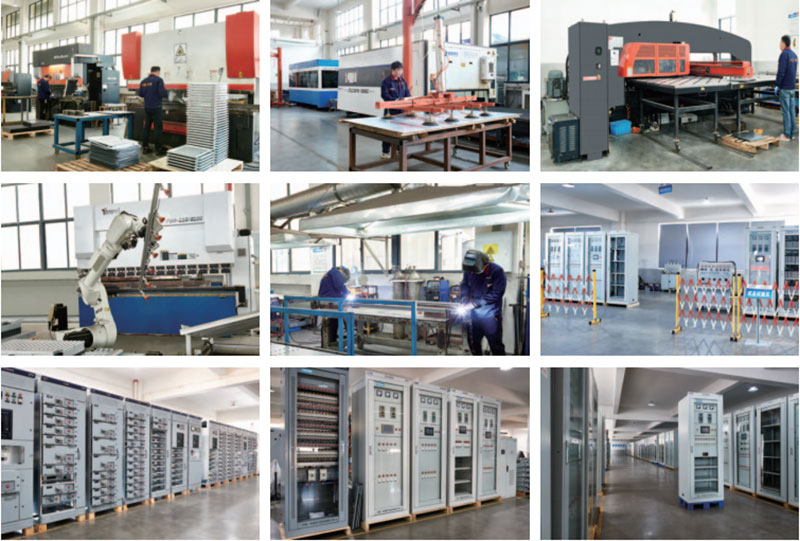

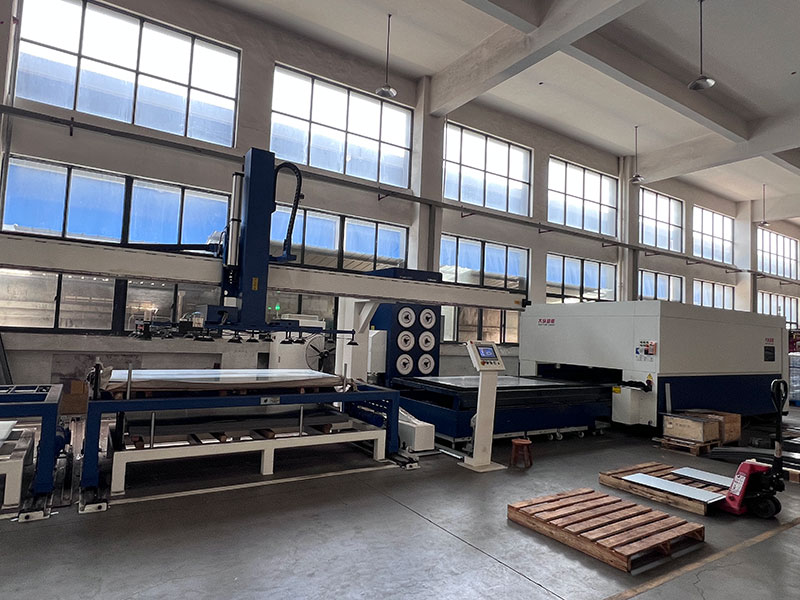

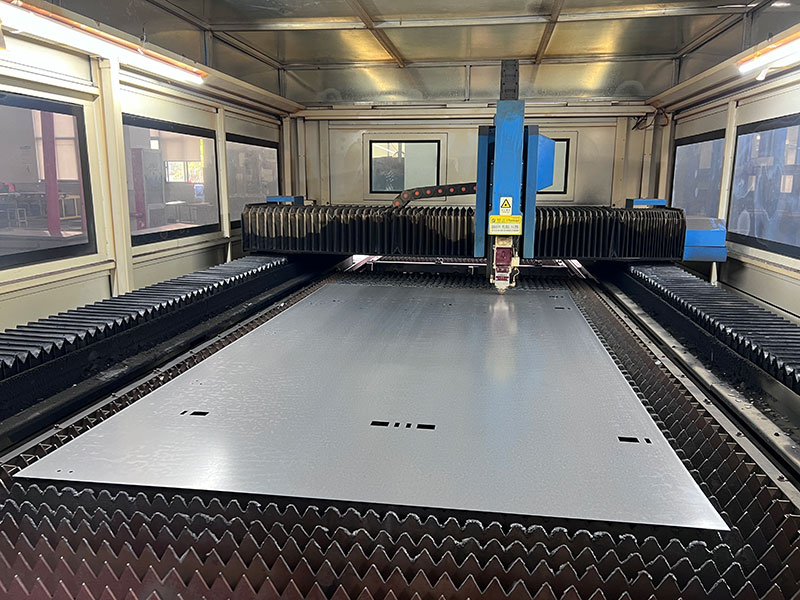

HAGOE интегрирует исследования и разработки, изготовление листового металла, электрическую сборку и тестирование продукции в свою производственную систему. Производственная база оснащена станками лазерной резки TRUMPF, гибочными станками с ЧПУ AMADA, револьверно-пробивными станками с ЧПУ, а также прецизионным режущим оборудованием для изготовления электрических шкафов. Процессы сборки включают изготовление шкафа, обработку шин, электропроводку и установку компонентов, за которыми следуют соответствующие проверки электрических характеристик перед отправкой.
Для панели источника питания переменного тока серии HJP контроль качества сосредоточен на конструкции шкафа, работах с шинами и проводкой, установке компонентов, функциях защиты и электрических характеристиках. HAGOE также управляет интеллектуальными системами испытаний на старение, оборудованием для испытаний электрических характеристик, системами испытаний на электромагнитную совместимость, камерами для высоко- и низкотемпературных влажно-тепловых испытаний и оборудованием для испытаний IP. Соответствующие процедуры тестирования применяются в зависимости от типа продукта и требований проекта.
Системы управления производством HAGOE сертифицированыISO 9001:2015, ISO 14001:2015 и ISO 45001:2018.. Сертификат системы менеджмента качества ISO 9001№ 25023Q11776R1MСертификат системы экологического менеджмента ISO 14001№ 25023E10877R1Mи сертификат системы менеджмента охраны труда и техники безопасности ISO 45001.№ 25023S10745R1M.
Сертифицированный объем охватывает такие продукты, как шкафы источников питания постоянного тока, интегрированные системы питания переменного/постоянного тока, системы ИБП, распределительные устройства, шкафы управления ПЛК, системы питания связи и низковольтные распределительные устройства.
Для конкретных конфигураций HJP применимая документация, такая какCCC, CE, CB, RoHS или отчеты об испытаниях продукциимогут быть предоставлены в соответствии с фактической конфигурацией и требованиями рынка назначения.
HAGOE подготавливает экспортную упаковку в соответствии с размерами шкафа, методом транспортировки и требованиями пункта назначения. Стандартная защита может включать стретч-пленку, защиту углов и деревянные ящики, при этом окончательная структура упаковки подтверждается в соответствии с заказом и условиями доставки.
Зарубежные заказы могут быть доставлены поУсловия FOB или CIFвместе с экспортной документацией, техническими руководствами, электрическими схемами и многоязычными этикетками на продуктах. Частичная поставка CKD также может обсуждаться для проектов, требующих сборки за рубежом, если это позволяют технические возможности.
Окончательное время выполнения должно быть подтверждено послечертежи, технические характеристики, конфигурация компонентов и количество заказабыли завершены.
HAGOE Electric Technology Co., Ltd. была основана в2008и разработала долгосрочные возможности в области исследований, разработок и производства систем электропитания, низковольтного распределительного оборудования, оборудования промышленной автоматизации и новой энергетической электротехнической продукции.
Компания проводит34 авторизованных национальных патента, управляет производственным оборудованием, включая станки для лазерной резки TRUMPF и гибочные станки с ЧПУ AMADA, а также поддерживает возможности тестирования электрических характеристик, электромагнитной совместимости, старения, условий окружающей среды и защиты IP.
Ее системы управления сертифицированыИСО 9001, ИСО 14001 и ИСО 45001., в то время как ее продукты и услуги достигают клиентов в Китае иболее 30 стран и регионовза рубежом.
Для EPC-подрядчиков, дистрибьюторов и промышленных пользователей, приобретающих панели питания переменного тока серии HJP, HAGOE может обеспечить комплексный процесс поставок, охватывающийтехническая конфигурация, настройка продукта, производство, проверка качества и доставка на экспорт.
Характеристики конкретного продукта, сертификация и ссылки на проекты могут быть проверены в соответствии с фактической конфигурацией и сопроводительной технической документацией.

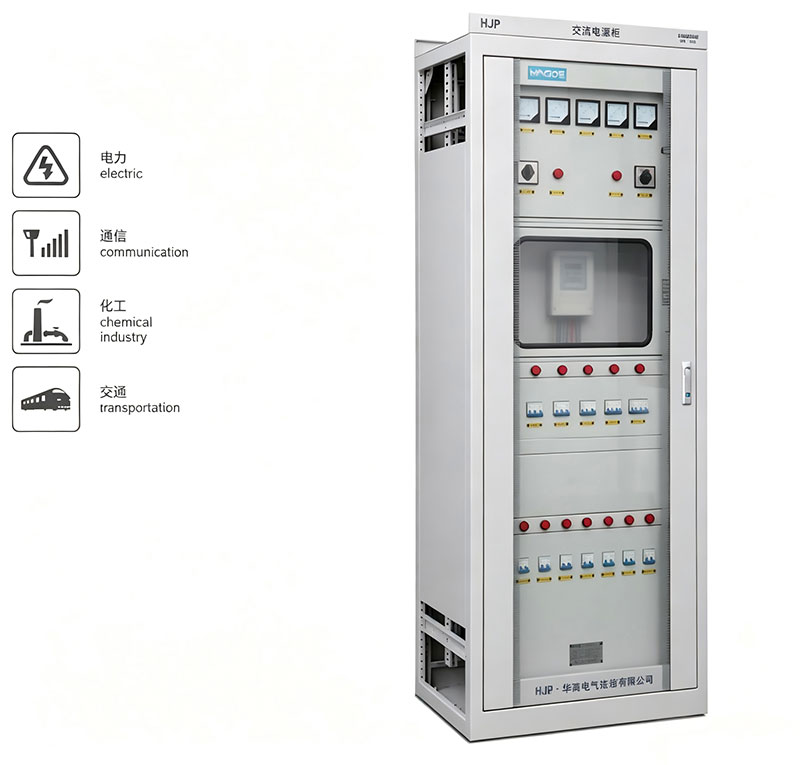

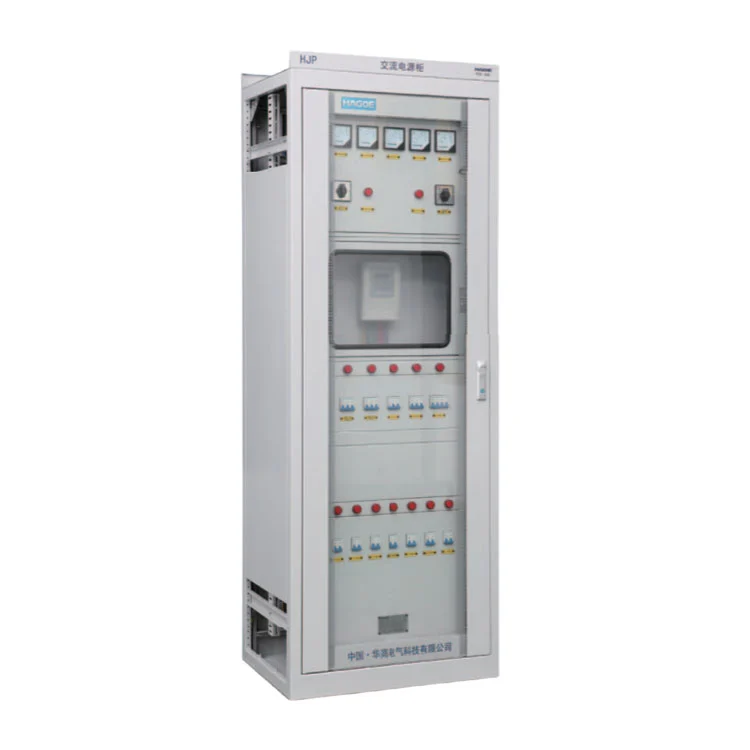

Панель источника питания переменного тока серии HJP предназначена длявспомогательное распределение мощности переменного токана подстанциях, электростанциях, промышленных объектах, диспетчерских и другой электроэнергетической инфраструктуре. Он может подавать питание на релейную защиту, автоматику, связь, освещение и другие служебные нагрузки станции.
Да. Серию HJP можно сконфигурировать с помощьюдвойные входные источники переменного токадля приложений, требующих альтернативного источника питания. Автоматическое или ручное переключение может быть выбрано в соответствии с электрической схемой проекта, логика переключения утверждается при техническом проектировании.
Стандартная конфигурация предназначена для380/220 В переменного тока, 50 Гцнизковольтные системы. АКонфигурация 60 Гцтакже могут быть предоставлены в соответствии с требованиями проекта и выбранными электрическими компонентами.
Да. HAGOE обеспечивает настройку на основе проекта дляEPC-подрядчики, дистрибьюторы, системные интеграторы и промышленные пользователи. Размеры шкафа, схемы входного питания, выходные цепи, выключатели, счетчики, модули мониторинга, интерфейсы связи, кабельные вводы, конфигурация шин и паспортные таблички OEM могут быть настроены в соответствии с утвержденными техническими требованиями.
Панель может быть оснащена цифровыми устройствами мониторинга длянапряжение, ток, частота и коэффициент мощности. Там, где это необходимо,Связь RS485/MODBUSможет быть встроен для подключения к системе диспетчерского мониторинга. Окончательная конфигурация связи зависит от выбранного оборудования мониторинга и архитектуры системы.
Для точной конфигурации и расценок клиенты должны предоставитьоднолинейная схема, график нагрузки, номинальное напряжение, схема входной мощности, количество отходящих цепей, размеры шкафа, требования к контролю, действующие стандарты и объем заказа. Для проектов EPC особенно полезны утвержденные электрические чертежи и технические спецификации.
Да. В зависимости от масштаба проекта HAGOE может предоставитьспецификации продукции, электрические схемы, технические руководства, протоколы проверок, документация по испытаниям и экспортные документы.. Пакет документации может быть подтвержден перед производством.
Системы управления производством HAGOE сертифицированыISO 9001:2015, ISO 14001:2015 и ISO 45001:2018.. В зависимости от фактической конфигурации продукта и рынка назначения применимоCCC, CE, CB, RoHS или документация по тестированию продуктатакже могут быть предоставлены, если таковые имеются.
Да. HAGOE поддерживает зарубежные проекты EPC с помощьютехническая конфигурация, настройка OEM, производство, документация по качеству, экспортная упаковка, координация логистики и техническая поддержка. Согласно отчетам компании, продукты и услуги HAGOE были распространены наболее 30 стран и регионов.
HAGOE объединяет производство листового металла, электрическую сборку и тестирование продукции в свою производственную систему. Его производственные мощности включают в себяСтанки лазерной резки TRUMPF, гибочные станки с ЧПУ AMADA, револьверно-пробивные станки с ЧПУ и оборудование для испытаний электрических характеристик. Контроль качества охватывает конструкцию шкафа, установку компонентов, проводку, работу с шинами, функции защиты и соответствующие испытания электрических характеристик.
Да. HAGOE может поддержатьOEM-брендинг и конфигурации для конкретного проекта, включая паспортные таблички, этикетки продукта, документацию, характеристики шкафа и отдельные электрические компоненты. Требования OEM должны быть подтверждены вместе с технической спецификацией перед началом производства.
Срок изготовления зависит отколичество шкафов, электрическая конфигурация, выбор компонентов, требования к настройке и утверждение чертежей. Подтвержденный график поставок может быть предоставлен после завершения технической спецификации, чертежей и заказа на поставку.
