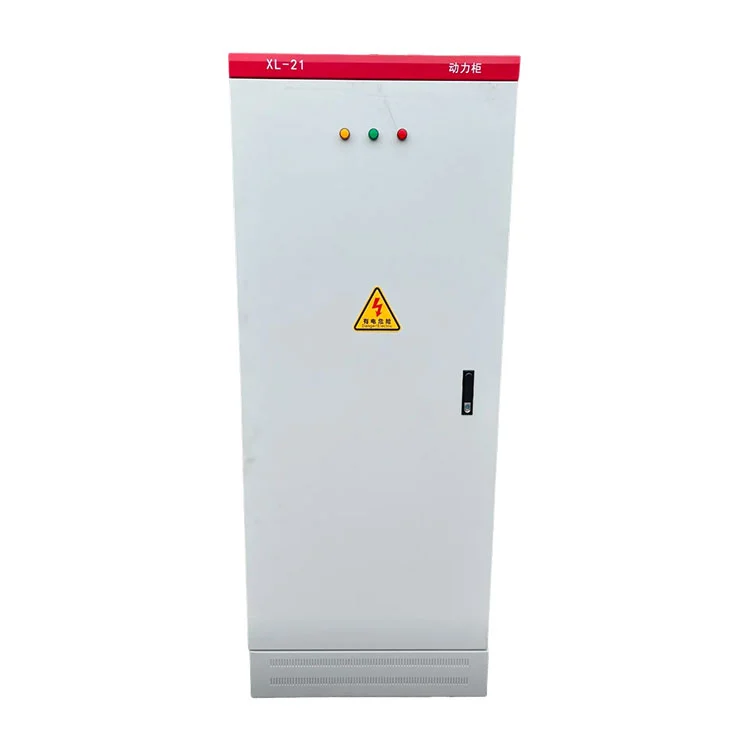

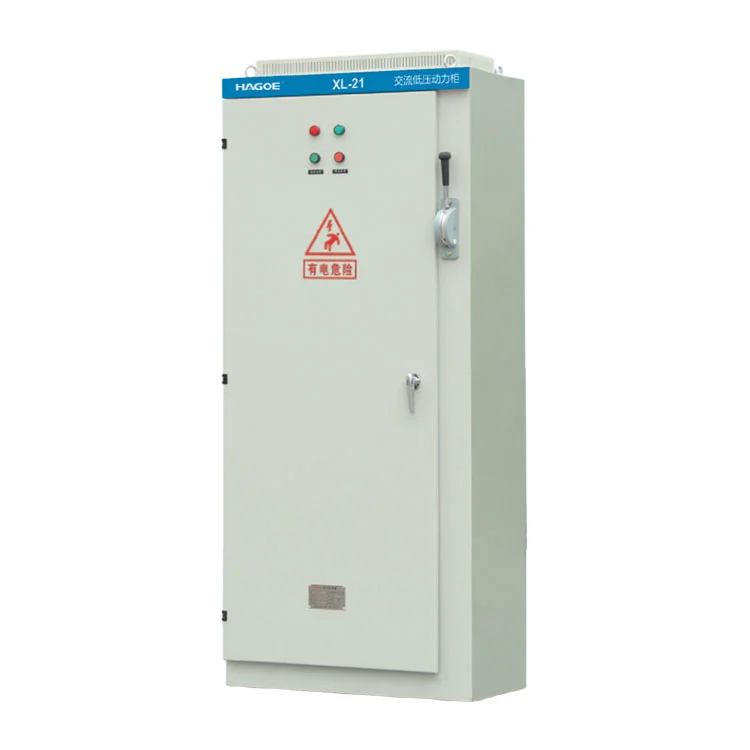

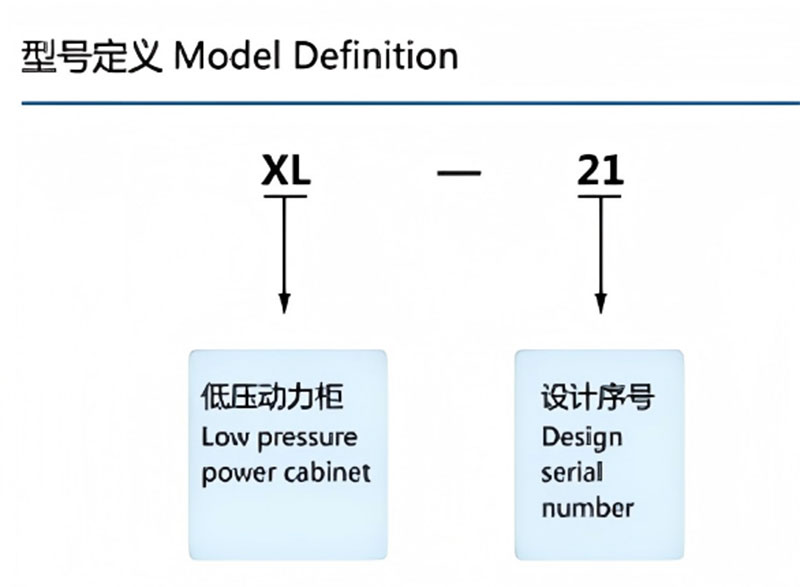

ХАГОЭ XL-21AC Panel Box — это низковольтное решение для распределения электроэнергии переменного тока, предназначенное для промышленных, коммерческих и инфраструктурных приложений. Благодаря корпусу из холоднокатаной стали, медным шинам и модульным компонентам он может быть адаптирован для EPC-проектов, заводов, телекоммуникационных станций и систем возобновляемых источников энергии.

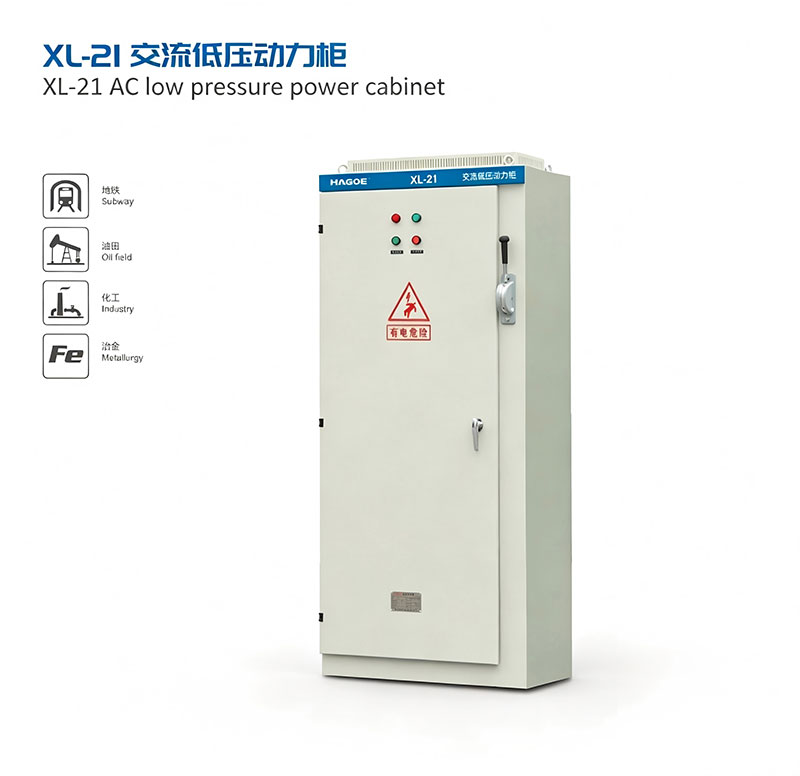

The ХАГОЭ XL-21AC Panel Box — это низковольтная распределительная панель переменного тока фиксированного типа, предназначенная для регионального и терминального распределения электроэнергии на заводах, в коммерческих зданиях, телекоммуникационных объектах, системах возобновляемых источников энергии и вспомогательных энергосистемах.
Панель получает установленное220 В однофазныйили380 В трехфазныйПодает переменный ток и распределяет мощность по нескольким отходящим цепям через входное защитное устройство, систему медных шин и ответвленные автоматические выключатели. В зависимости от требований проекта внутренняя сборка может включать в себяMCCB, MCB, RCCB, УЗИП, счетчики и модули связи.
Корпус изготовлен из холоднокатаной стали с порошковой обработкой поверхности. ОтдельныйШины N и PEмогут быть предусмотрены для поддержания четкой схемы нейтрали и защитного заземления.IP30подходит для стандартной внутренней установки, в то время какIP54/IP55конфигурации могут быть указаны для приложений, требующих более высокой защиты корпуса.
Панель управления переменным током не ограничивается одной фиксированной конфигурацией шкафа. HAGOE может определить размеры корпуса, входную мощность, количество выходных цепей, расположение кабельных вводов и выбор компонентов в соответствии с требованиями заказчика.однолинейная схема (SLD), перечень нагрузки, условия монтажа и технические характеристики.
Эта проектная конфигурация делает продукт подходящим дляEPC-подрядчики, интеграторы электрических систем, промышленные пользователи и OEM-заказчики, которым требуется нечто большее, чем просто стандартная распределительная коробка.

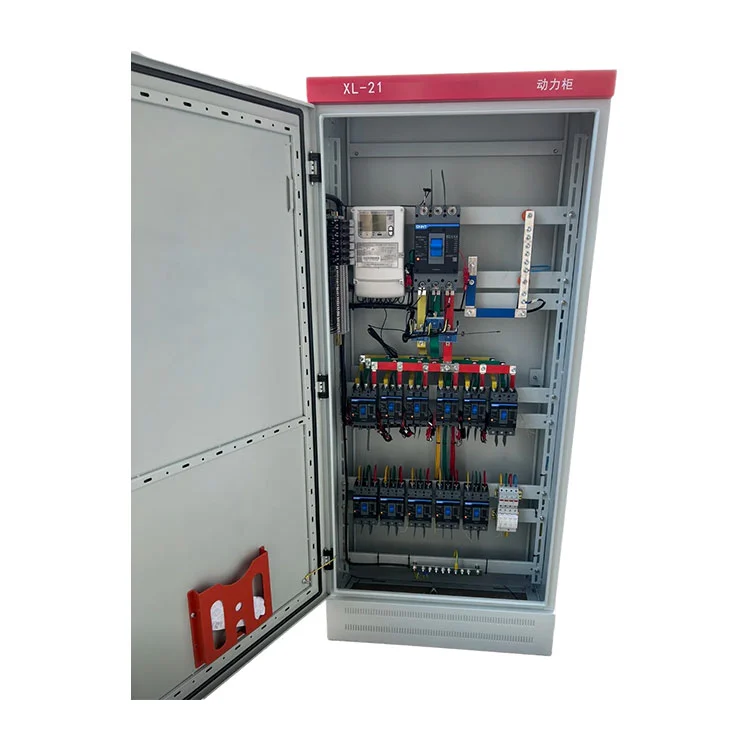

Распределительная панель переменного тока принимает входной низковольтный источник переменного тока и распределяет его через главное защитное устройство и систему медных шин на несколько независимых отходящих цепей.
Отдельные цепи могут питать производственное оборудование, системы освещения, аппаратуру управления, телекоммуникационное оборудование и другие вспомогательные нагрузки. Для заводских проектов номиналы и количества выходных цепей можно выбирать в соответствии со списком нагрузки оборудования.
Панель также можно использовать в качестве локального распределительного устройства переменного тока на выходной сторонеСистемы ИБПилисолнечные инверторы, при условии, что электрические параметры и требования защиты правильно согласованы.
Панель может быть оснащенаMCCB, MCCBи другие устройства защиты цепей согласно схеме защиты проекта. Главный входной выключатель обеспечивает изоляцию и защиту распределительного устройства, а выходные выключатели защищают отдельные цепи от перегрузки и короткого замыкания.
УЗОЗащита может быть добавлена там, где требуется защита от остаточного тока. Марки компонентов могут быть выбраны в соответствии со спецификациями заказчика, стандартами проекта и требованиями к закупкам.
Для бытового применения электрические компоненты с применимымисертификация CCCможно указать. Для экспортных проектов можно выбрать китайские или международные бренды в соответствии с требуемым техническим стандартом.
Распределительная коробка переменного тока может быть сконфигурирована с отдельнымШины N и PEсоблюдать четкую схему нейтрали и защитного заземления. Металлический корпус подключается к системе защитного заземления как часть конфигурации заземления панели.
Для телекоммуникационных объектов, наружных силовых шкафов, систем управления и возобновляемых источников энергии.СПДЗащита от перенапряжения может быть добавлена в соответствии с требованиями проекта.
Тип и конфигурацию УЗИП следует выбирать с учетом электрической системы, схемы заземления, условий установки и применимых местных стандартов.
The XL-21является распределительным устройством переменного тока низкого напряжения и не осуществляет преобразование напряжения.
Стандартные конфигурации поддерживают:
Панель следует устанавливать в электросистему, в которой уже установлено напряжение питания. Если требуется преобразование напряжения или электрическая изоляция, HAGOE может предоставить соответствующий трансформатор или оборудование электропитания отдельно.
Для проектов, требующих сбора электрических данных,XL-21может интегрировать вольтметры, амперметры, счетчики энергии илиХАГОЭ HG-ZJМодуль мониторинга переменного тока.
В зависимости от выбранной конфигурации система мониторинга может собирать такие параметры, как напряжение, ток, частота, мощность и энергопотребление. СRS485/МОДБУСкоммуникации, собранные данные могут быть подключены кБМС, СКАДАили другие платформы промышленного мониторинга.
Этот вариант подходит для заводов, телекоммуникационных помещений, средств автоматизации и других объектов, где требуется централизованный электрический мониторинг.
| Серийный номер | Проекты | Единица | Данные |
|---|---|---|---|
| 1 | Номинальное напряжение главной цепи | V | АС 380 |
| 2 | Номинальное напряжение вспомогательной цепи | V | 220, 380 переменного тока |
| 3 | Номинальная частота | Гц | 50 |
| 4 | Номинальное напряжение изоляции | V | 660 |
| 5 | Номинальный ток | A | ≤800 |
Примечание:Если фактические условия эксплуатации превышают вышеуказанные требования, обратитесь в нашу компанию за техническим подтверждением.
Щит переменного тока может использоваться для регионального распределения электроэнергии в производственных цехах, аппаратных и вспомогательных помещениях. Он распределяет мощность от расположенной выше низковольтной системы к производственному оборудованию, освещению, средствам управления и вспомогательным нагрузкам.
Для более крупных заводских проектов номиналы и количества выходных цепей можно настроить в соответствии со списком нагрузки оборудования.
Для телекоммуникационных помещений и силовых шкафов наружной связиXL-21может служить в качестве входа переменного тока и распределительного устройства.
Повышенная защита корпуса,СПДи интеллектуальный мониторинг может быть настроен в соответствии с условиями установки и требованиями проекта.
The XL-21Может быть установлен на стороне переменного тока солнечных инверторов, на стороне выходаСистемы ИБПи другие вспомогательные системы распределения возобновляемой энергии.
Правильный выбор входных и выходных защитных устройств обеспечивает изоляцию и защиту цепей между силовым оборудованием и нисходящими нагрузками.
Для проектов, требующих вспомогательного распределения переменного тока,XL-21может выполнять компактные функции распределения в дальнейшем.
Для35кВ–500кВподстанциях и приложениях с более высокими требованиями к мощности для обслуживания станций, HAGOE также предоставляетПанель источника питания переменного тока серии HJP, которая позиционируется как специализированная система электроснабжения переменного тока для обслуживания станций.
ХАГОЭ Электрические Технологии Лтд.базируется в Вэньчжоу, Чжэцзян, Китай. Основан в2008, компания занимается разработкой и производством систем электроснабжения, низковольтных распределительных устройств и сопутствующего электрооборудования.
HAGOE имеет уставный капитал21 миллион юаней, рабочая сила50–99 сотрудникови34 патента.

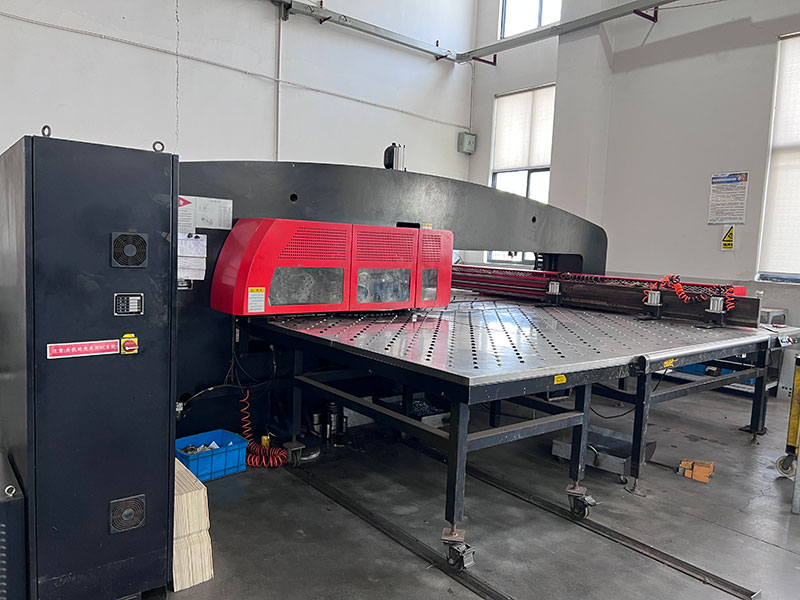

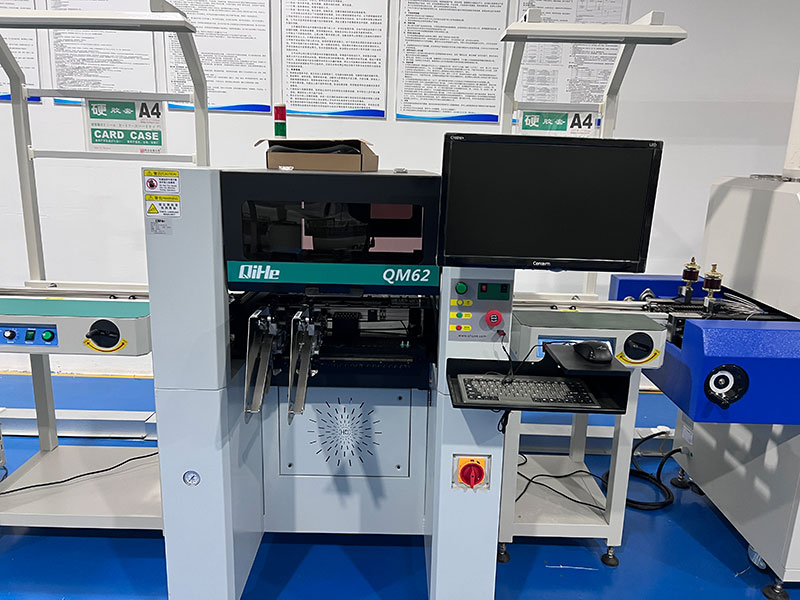

Производство распределительных коробок переменного тока охватывает ключевые процессы, включая изготовление листового металла, порошковое покрытие, обработку медных шин, установку электрических компонентов, монтаж электропроводки и окончательную проверку.
Поддержание этих процессов в производственной системе HAGOE позволяет компании корректировать размеры шкафов и внутреннюю конфигурацию в соответствии с чертежами заказчика и спецификациями проекта вместо того, чтобы ограничивать покупателей фиксированными стандартными конфигурациями.
КаждыйXL-21Перед отправкой панель проходит заводскую плановую проверку. В зависимости от конфигурации и требований проекта проверка может включать сопротивление изоляции, диэлектрическую стойкость, работу выключателя, проверку проводки и функциональные проверки.
Соответствующие документы, такие как электрические схемы, протоколы испытаний и проектная документация, могут быть предоставлены в соответствии с требованиями заказа для поддержки установки, ввода в эксплуатацию и технического обслуживания.
ХАГОЭ ЭЛЕКТРИЧЕСКИЕ ТЕХНОЛОГИИ CO., LTD.управляет сертифицированными системами менеджмента, охватывающими менеджмент качества, экологический менеджмент, а также охрану труда и технику безопасности.

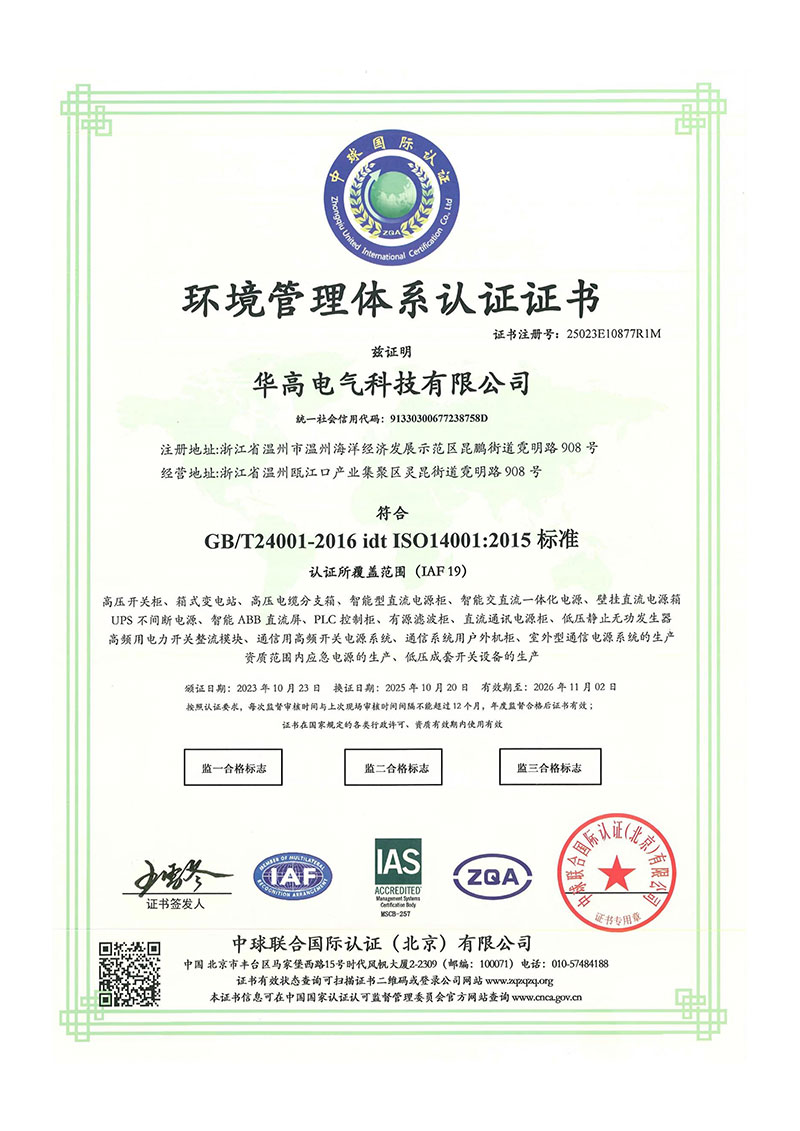

Текущие сертификаты системы менеджмента компании включают:
Область сертификации охватывает производство шкафов электропитания постоянного тока, интегрированных систем электропитания переменного/постоянного тока, систем ИБП, распределительных устройств, подстанций, шкафов управления ПЛК, систем электропитания связи и низковольтных распределительных устройств.
Для проектов панелей переменного тока отдельные электрические компоненты могут быть выбраны с учетом соответствующих требований.сертификация CCCили другие требования соответствия, указанные заказчиком. Статус сертификации всей панели должен быть подтвержден фактической конфигурацией продукта и соответствующими сертификационными документами.
The XL-21предназначен дляOEMиEPCклиенты приобретают распределительное оборудование в соответствии с требованиями конкретного проекта.
HAGOE может настроить панель по желанию заказчика:
Индивидуальные настройки могут включать размеры корпуса, направление ввода кабеля, номинал главного выключателя, количество исходящих цепей, характеристики медных шин, счетчики,СПД, УЗО, коммуникационные модули, цвет корпуса и данные заводской таблички.
Для зарубежных проектов HAGOE также может предоставить нейтральный брендинг, брендинг клиентов, многоязычные этикетки и техническую документацию.
Стандартная экспортная упаковка может включать стретч-пленку, защитные угловые ограждения и деревянные ящики для снижения риска повреждения корпуса и поверхности во время транспортировки.
Для массовых проектов типичное время производства составляет примерно15–25 рабочих днейпосле подтверждения технического чертежа. Фактическое время выполнения заказа зависит от конфигурации панели, количества заказа, наличия компонентов и графика технического одобрения.
HAGOE поддерживает международные торговые условия, такие какФОБиСИФи может обеспечить частичноеЦКД/СКДподдержка сборки для зарубежных проектов, когда это необходимо.
ДляEPC-подрядчики, системным интеграторам и конечным промышленным пользователям HAGOE рекомендует на этапе запроса цен предоставить следующую информацию:
После получения технической информации HAGOE может подготовить соответствующую конфигурацию панели и предоставить общие чертежи, списки основных компонентов, технические характеристики и коммерческие предложения.
Производство начинается после подтверждения технического чертежа, за которым следуют заводская проверка и испытания в соответствии с применимой конфигурацией продукта и требованиями проекта.
The ХАГОЭ XL-21представляет собой конфигурируемую распределительную панель переменного тока низкого напряжения, разработанную с учетом реальных требований проекта, а не фиксированную стандартную конфигурацию коробки.
Он предназначен для регионального и терминального распределения переменного тока на заводах, телекоммуникационных объектах, в системах возобновляемой энергии, коммерческих зданиях и промышленных вспомогательных энергосистемах.
Для приложений, требующих выделенной системы электропитания переменного тока для обслуживания станции, в частности, для проектов подстанций, HAGOE предоставляетПанель источника питания переменного тока серии HJPкак решение для обслуживания станций более высокого уровня.
Благодаря производственному опыту, начиная с2008, производственная база Вэньчжоу,ИСО 9001/14001/45001систем управления и более широкого спектра продуктов питания и низковольтных распределительных устройств, HAGOE обеспечивает техническую настройку и поддержку OEM для отечественных и международных покупателей проектов.
Номинал должен основываться на фактическом списке нагрузки, максимальном рабочем токе, будущем расширении, пропускной способности кабеля и координации защиты, а не просто на общей подключенной нагрузке. HAGOE может сконфигурировать входной выключатель, шину и выходные цепи в соответствии с вашими предпочтениями.СЛДи требования к нагрузке проекта.
Да. HAGOE настраивает панель согласно проектуСЛД, список загрузки, место для установки и технические характеристики. Размеры корпуса, номиналы выключателей, исходящие цепи, кабельный ввод, метры,СПД, УЗОи коммуникационные модули могут быть настроены по индивидуальному заказу.
Отключающая способность выключателя должна соответствовать ожидаемому току короткого замыкания в точке установки. Типичные конфигурации могут использовать4кА, 6кАили10 кАавтоматические выключатели, но окончательный выбор должен быть подтвержден требованиями проекта электрооборудования и защиты.
Панельная коробка переменного тока в основном предназначена для распределения низковольтного регионального и терминального переменного тока на заводах, в зданиях, в телекоммуникационных системах и системах бесперебойного питания.Серия HJPпозиционируется как система электропитания переменного тока для подстанций и промышленных объектов с такими функциями, как передача данных от двух источников и распределение услуг станции.
Да.XL-21можно настроить с помощьюСПД, УЗО, счетчики энергии иХАГОЭ HG-ZJмодуль мониторинга.RS485/МОДБУСдоступна связь для подключения электрических данных кБМС, СКАДАили другие системы мониторинга.
Да, в зависимости от электрических и механических условий существующего шкафа. HAGOE может оценить исходные размеры, характеристики выключателя, положения кабельных вводов, количество цепей иСЛДчтобы определить, требуется ли прямая замена или модификация шкафа.
Системы управления производством HAGOE сертифицированыИСО 9001:2015, ИСО 14001:2015иИСО 45001:2018. Отдельные электрические компоненты также могут быть выбраны с учетом применимыхсертификация CCC. Сертификация всей панели должна быть подтверждена в соответствии с фактической конфигурацией.
Для точного расчета укажите напряжение/частоту системы,СЛД, список нагрузки, входная мощность, требования к исходящей цепи, метод установки, степень защиты IP и предпочтительные марки компонентов. Затем HAGOE может подготовить соответствующую конфигурацию, чертежи, спецификацию и коммерческое предложение.
